Visual Mesh网格划分问题讨论
procast吧
全部回复
仅看楼主
level 1
lxyugb 楼主
如上图,用Visual Mesh划分网格的时候出现了红色和蓝色两种非正常的线条,其中左边红色线条还有与绿色重合的部分。请教大家这两种颜色分别表示什么含义,又如何修改?
PS:这个看过吧主以前发过的帖子,那样可以解决一部分问题,不过个人觉得对这些不同颜色的线的理解和网格修复的基本原则还需要一起讨论一下。
2014年10月09日 07点10分 1
level 12
这个,忘记是什么意思了[泪][乖]
2014年10月10日 12点10分 2
楼主,吃个记性大补丸赶紧记起来叫我们如何修改吧
2014年10月10日 23点10分
level 1
楼主能发一份visual mesh安装包给我么,不胜感激,[email protected]
2015年05月01日 07点05分 3
文件比较大,我这边网络也不好,不好发给你,抱歉了。这个是一个组件,你在百度网盘或者论坛里直接下载一个ProCAST2013版本的软件就行了,很方便。
2015年05月01日 09点05分
level 11
我就想知道你这是在哪一步出的问题,然后我再告诉你咋回事。
2015年05月02日 15点05分 4
如图所示,图中绿色的线应该表示只属于一个面的线,红线所示应该是冷铁和铸件重合面上的线,那么想请教大神的是蓝色的线表示什么意思?这个模型用VE划分网格后会出现一些问题,如冷铁与铸件粘连在一起。这应该是软件没有将这个模型的设计意图理解才导致的这个问题吧?所想请教你修改的步骤
2015年06月27日 06点06分
应该是条缝
2017年01月20日 04点01分
level 1
2015年08月25日 11点08分 5
level 1

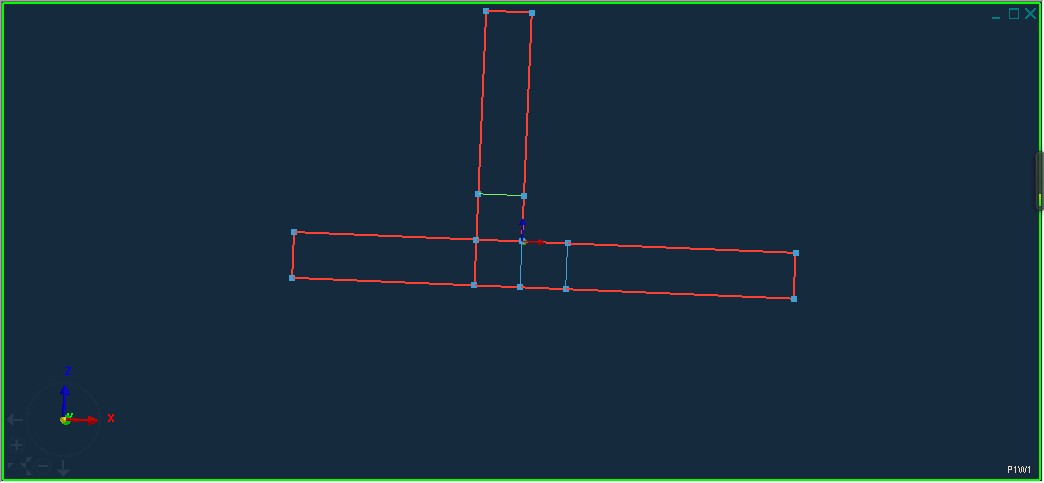

T型 我做出来为什么也是红的? 不能生成3D网格。 红色的正常》?
2015年08月25日 11点08分 6
level 1
想问楼主你的图是怎么做出来的,制造——模具型腔那样做出来的吗,为什么没有分型面什么的
2015年09月14日 02点09分 7
level 1
红色线表示共面,可以来我们群里交流QQ:306865665
2016年02月25日 20点02分 8
level 9
您好 一般您按照检查几何模型 再进行装配模型一般不会出现这种情况
2016年03月04日 04点03分 9
请问procast里面显示线框线(wireframe)显示不了呢?请教大神
2017年01月19日 10点01分
