rt 我已经给z500上背光了，教程发在了z500吧，z400上背光虽然更麻烦，但是既然500成功，400必然也可以

我换z500背光键盘的教程在z500吧首页

不胜感激

上面那张图片是核心，背光的原件都在那里

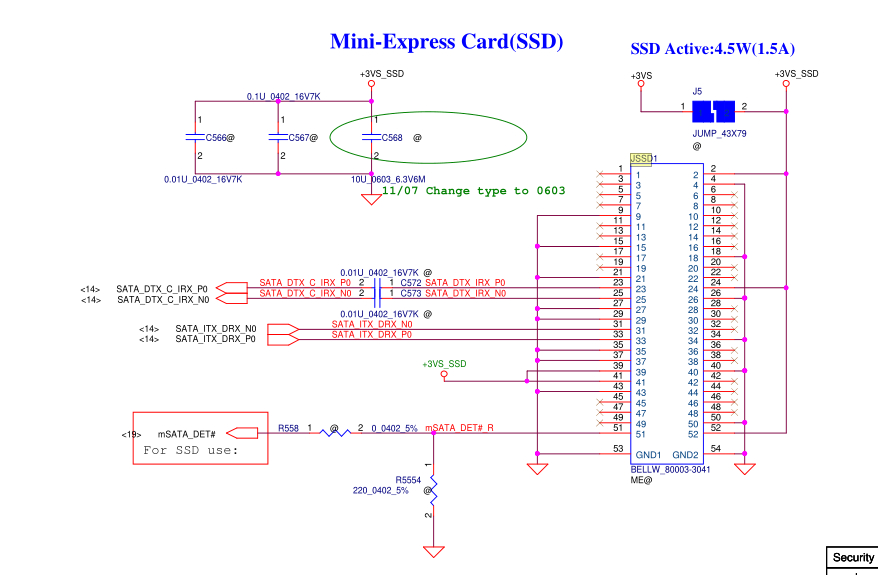

下面那图是msata接口，上面图里的跳线j5就是msata接口的原件

注意，背光电路在主板背面
上面的电路图一张是背光键盘，一张是msata插座
背光键盘缺少的原件就是jkbl1旁边那一堆空焊点，电路图的原件编号和主板的是一样的，举例，Q154就是主板标Q154的原件，下面哪行就是原件型号，Q154型号你们看不懂我可以告诉你们，就是一个场效应管，至于电阻什么的，例如100K_0402_5% ，100K是阻值，0402型号，5%我忘了，但是，如果你什么都看不懂也没关系，把电路图或原件型号给卖家，人家认识

一般人没有烙铁风枪，更没有贴片元件焊接工艺。不过技术贴顶楼主

你们还真是“热情”啊

表示不太懂

反正看起来。我就觉得楼主很屌

背光是键盘背光吗？

是神马意思背光什么的

赞。但是不会弄
