【共享】kossel800_3D结构图已经画完 - kossel吧

level 13

猪上树丶橥楼主

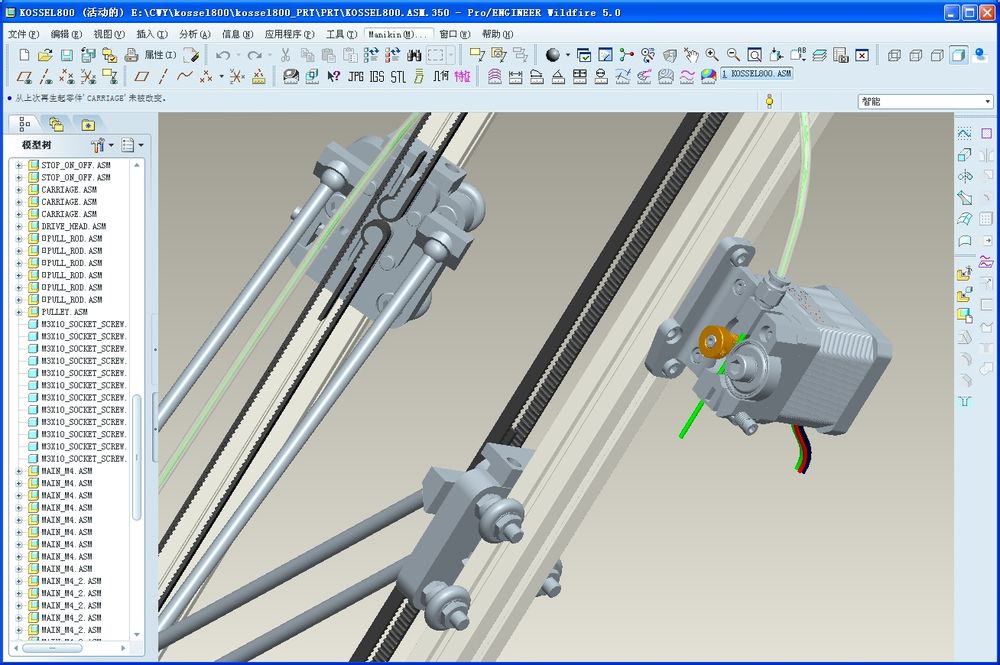

此3D图基本是按照M楼主众筹型号来绘画的,非标件我找的是M楼主http://www.thingiverse.com/thing:388683这个地址的STL，铝型材标高680mm，除了PCB，电源，接线这些没画其它硬件基本都画的很详细了，绘图过程中修改了几个地方如下楼层：

2014年09月17日 11点09分 1

level 13

猪上树丶橥楼主

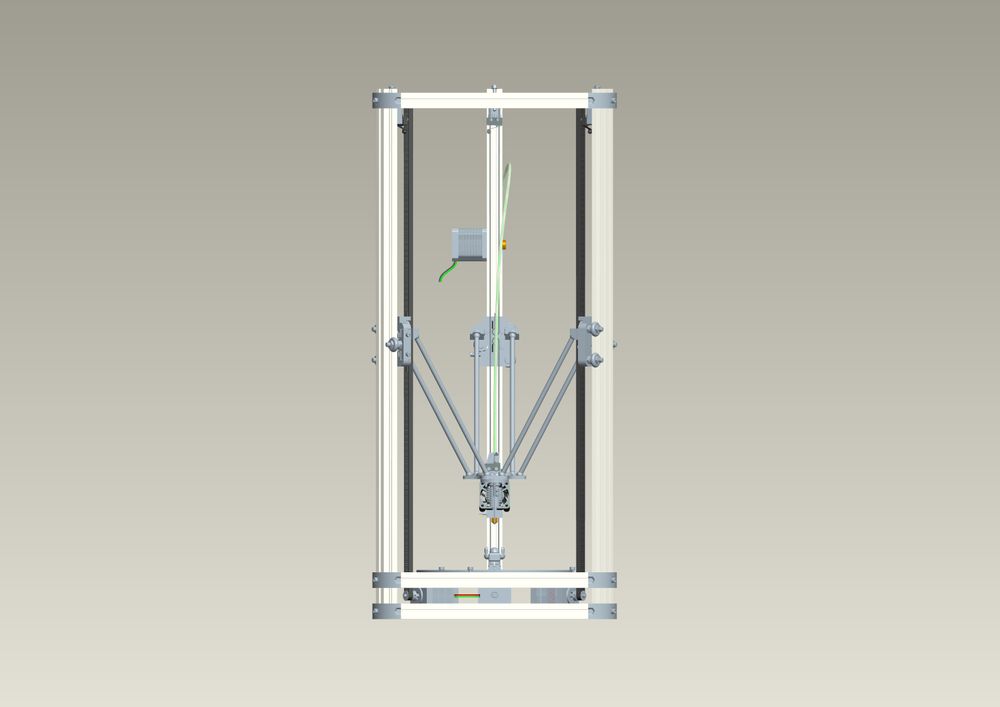

再看几个视角的图片

2014年09月17日 11点09分 2

🌈多次拒绝冰冰

插一下用的什么软件啊

2015年04月27日 13点04分

猪上树丶橥

回复小弟给你点根烟 :proe5.0

2015年04月27日 13点04分

level 13

猪上树丶橥楼主

A.9大件FRAME侧面增加凹位，方便扩展，可能会损失整机的稳定。可以自己用3D软件填平不想要的凹位。

2014年09月17日 11点09分 3

梁无惧♂

不会影响,我打了几套,没有问题,支撑都不用

2014年09月19日 13点09分

十六死神

这个要点赞

2014年11月21日 02点11分

欠收拾的女汉子

这个能发给我麽

2015年05月14日 03点05分

猪上树丶橥

回复欠收拾的女汉子 :楼下3D图里面有

2015年05月14日 04点05分

level 13

猪上树丶橥楼主

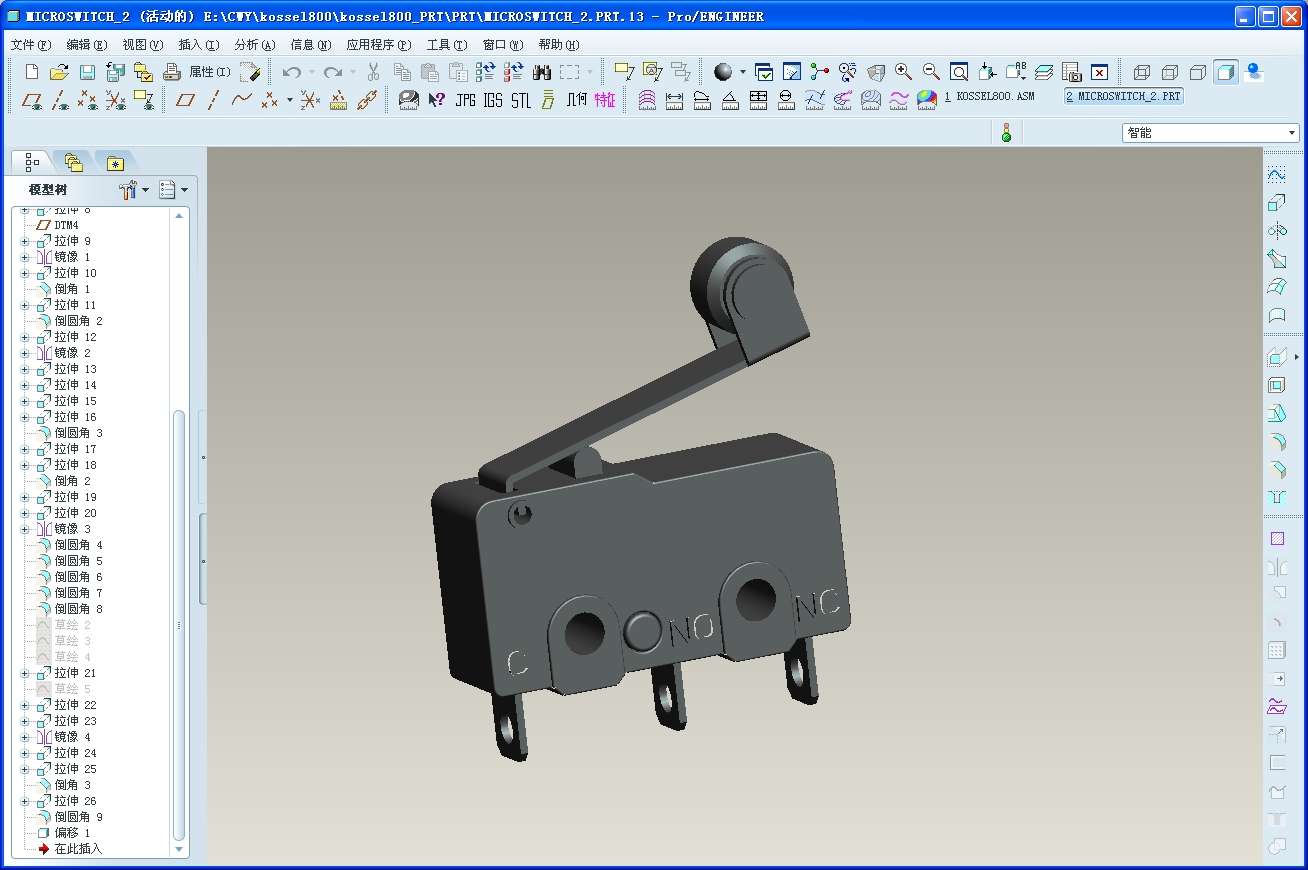

B.3D图里面限位开关是带轮子的那种，限位开关座高度增高，装配时候可以顶住FRAME工件，不会影响斜着的固定顶架螺丝，再锁紧限位座螺丝，以便3个开关尽可能保持一样的高度。

2014年09月17日 11点09分 4

梁无惧♂

能不能画个用光电的限位器,我买了套光电的,微动开关精度不高!

2014年09月19日 13点09分

猪上树丶橥

回复梁瑞本 :我都不知道光电开关长啥样子，得先把光电限位器外观尺寸画出来，如上面的微动开关一样只是画一个外观就可以，再放3D图里合适的位置，再想固定结构，再画。

2014年09月19日 15点09分

level 13

猪上树丶橥楼主

D.加热头部分，调平限位座两个耳的孔与固定加热铝块的胶件EFFECTOR孔对不上，所以稍微修改了一下限位座的耳朵孔。

2014年09月17日 11点09分 6

皇家车品专营店

效应器，可以拉皮筋的3个耳朵，去那里了？？？怎么没有？？？？

2014年09月18日 07点09分

猪上树丶橥

回复皇家车品专营店 :忘了画了，我这画的时候参考的是以前注塑件来画的～

2014年09月18日 10点09分

level 13

猪上树丶橥楼主

E.同步带与法兰轴和滑车，和16齿同步轮，以同步带为垂直线，这一组尽量保持在一条垂直线上。

2014年09月17日 11点09分 7

level 13

猪上树丶橥楼主

F.共享的K800_3D图里面的所有零件，都是依照理论数据所绘画，每个人实际装配所用的零件可能会与3D图尺寸不符合，3D图毕竟是用来参考的，图是死的人是活的！

2014年09月17日 11点09分 8

level 13

猪上树丶橥楼主

H.好吧，目前就说这么多了，还有什么问题可以跟帖，我能帮的上的，会第一时间回复！安装步骤可以看置顶帖的Kossel Mini 制作手册。

2014年09月17日 11点09分 10

邮政龟速

我有个问题想请教一下楼主，M介绍的的STL文件，你是如何测量得到精确的尺寸结果再建模的？我用CREO是没法测量STL的，你PROE怎么做到的·

2015年04月11日 07点04分

猪上树丶橥

回复邮政龟速 :CREO2.0我接触过，不怎么习惯，但是CREO是比proe5.0还高版本，应该是一样，直接打开STL文件，用测量，测量一下，画一下，进草绘再画，再量，再画，只能这样子的了。复杂的零件就得看个人建模能力了

2015年04月11日 08点04分

level 13

猪上树丶橥楼主

kossel800_3D结构图百度盘地址[无效] http://pan.baidu.com/s/1o6kb0Hc

2014年09月17日 11点09分 11

忧郁的瓶盖

1000个赞

2014年12月30日 00点12分

杰哥say

厉害，我画了一半就画不下去了

2015年04月03日 06点04分

猪上树丶橥

回复杰哥say :主要是找数据难找

2015年04月04日 01点04分

梦琢心绪

原来是你画的，我根据你的图档改装了鱼眼，我用ug的，pro\e不是很熟练

2015年06月18日 04点06分

level 9

alfar9804

做的真不错，用心了，可以用来做装机参考

2014年09月17日 12点09分 12

level 7

utuu

赞下楼主有心了。

2014年09月17日 13点09分 13

level 7

utuu

很好啊。不过楼主可以共享下原始文档不?

2014年09月17日 13点09分 14

猪上树丶橥

原始文档还是不要共享了，绘图思路步骤不忍直视～

2014年09月18日 16点09分

level 1

梁无惧♂

滑车部分加个小耳朵,可以用来钩橡皮筋,效应器也要

2014年09月17日 16点09分 15

猪上树丶橥

你这么一说我记起来了，是看到有人说过要用橡皮筋来勾住，我打算换鱼眼接头代替磁石

2014年09月18日 00点09分

梁无惧♂

回复猪上树丶橥 :要有图才行啊,我也想换,不然太容易掉杆了

2014年09月18日 13点09分

猪上树丶橥

回复梁瑞本 :不清楚鱼眼接头那个转动角度合适不合适，画到是没问题，就怕不符合实际转动角度。直接把滑车磁石位置改成mini那个结构，效应器也改成mini那结构，就可以用鱼眼了～

2014年09月18日 16点09分
