。。。表示玩够了普通的ZVS何尝不试试市电级的呢？说干就干~~GO！
注：个人按此教程操作中发生的一且事故与本作者及本贴吧无关，一切责任由当事人负责！
一对20R120 IGBT管。。。。。。
找个合适的散热器。。直接搭棚。。。然后给散热器开个孔，用于固定IGBT

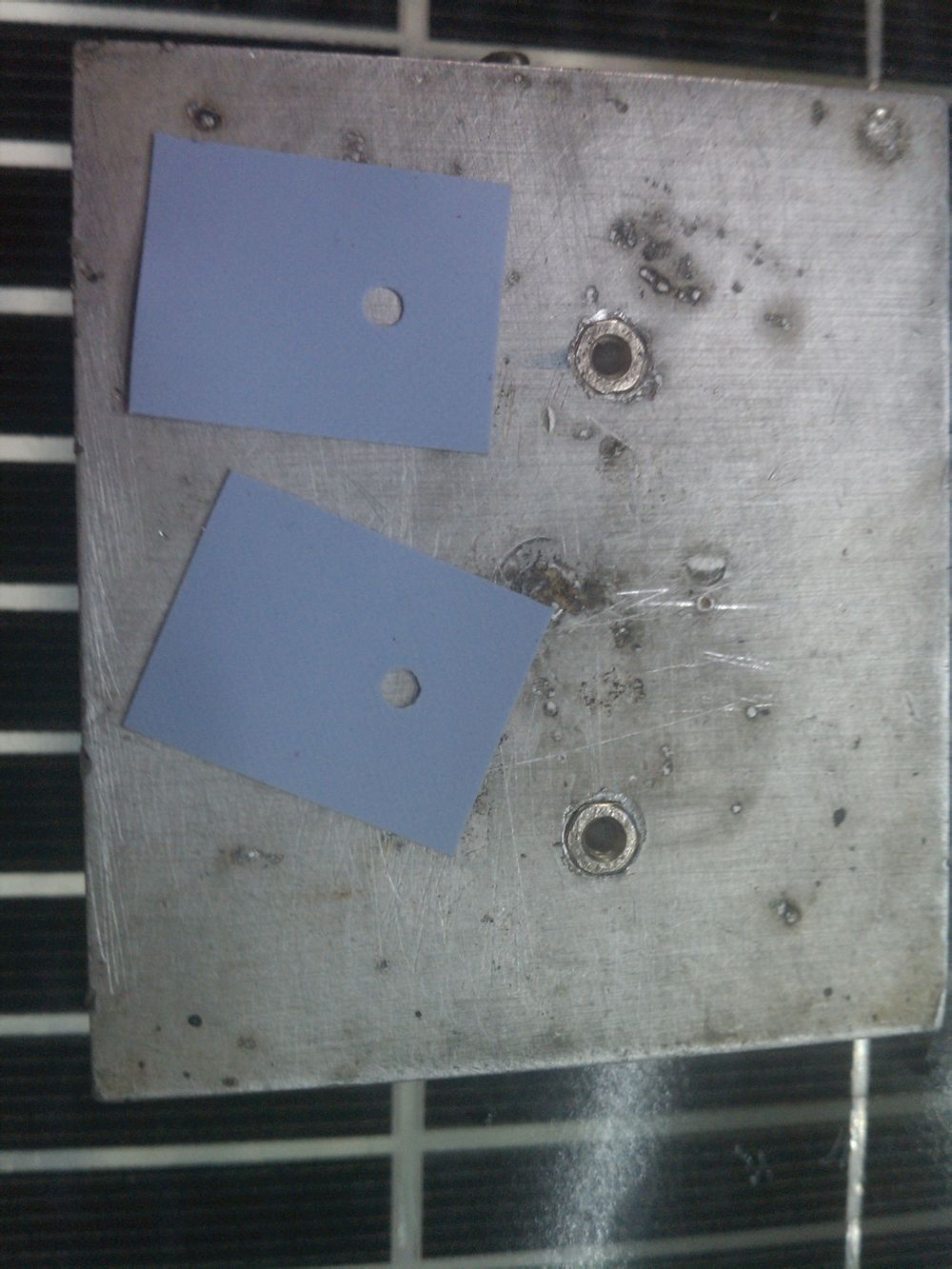

表示没有合适直径的钻头，直接削了个大一点的孔，把螺母打进去。。O(∩_∩)O~

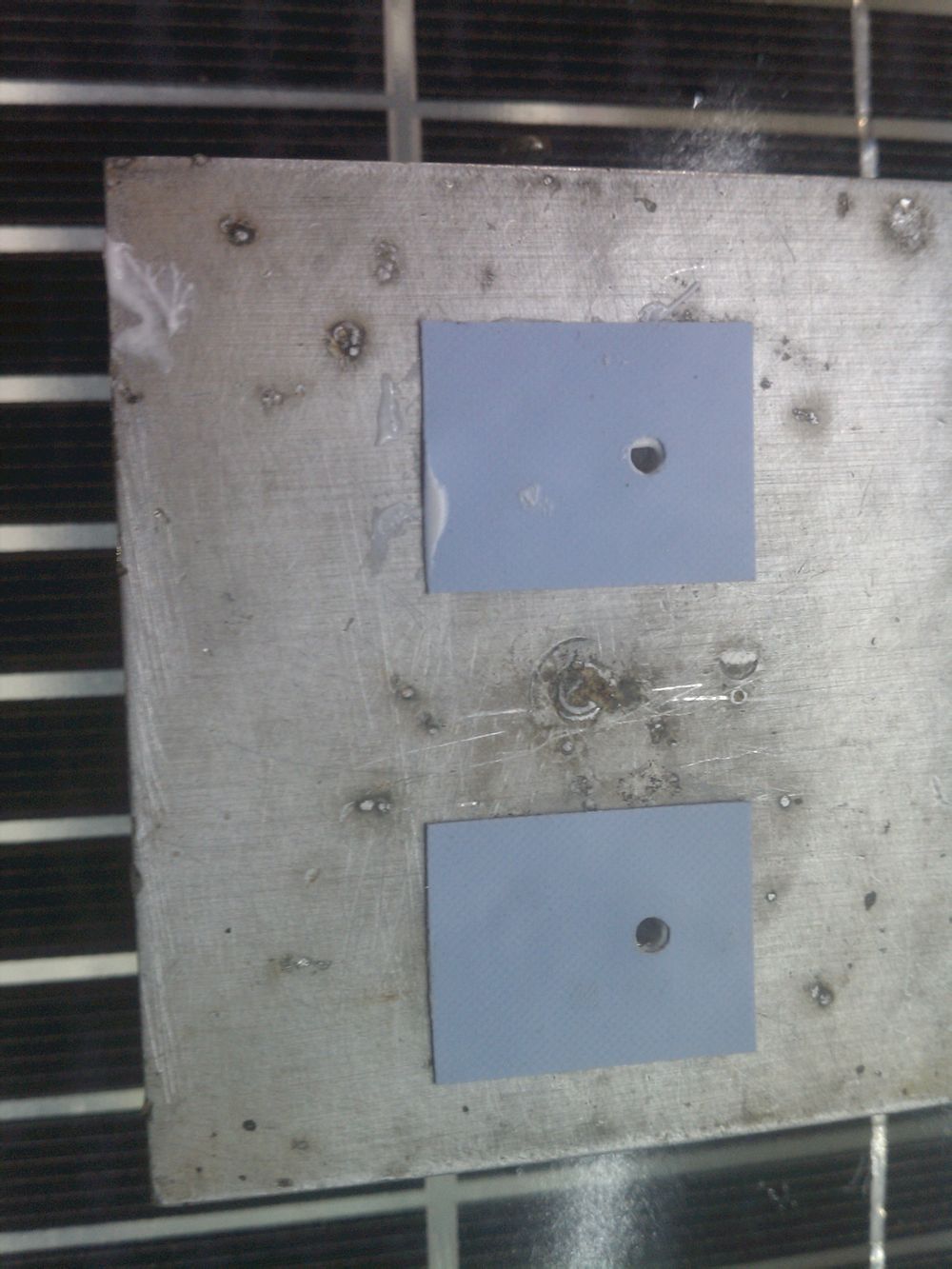

满身是伤的散热。。。给其加上云母片，绝缘用。。。
有条件的可以涂上点导热硅脂。。。
对上~~~
管子也对上。。。
准备螺丝将其固定好
分分钟解决~~~~哈哈
准备开始焊接其他元件。。10K电阻。。不要问我为什么这么小个。。

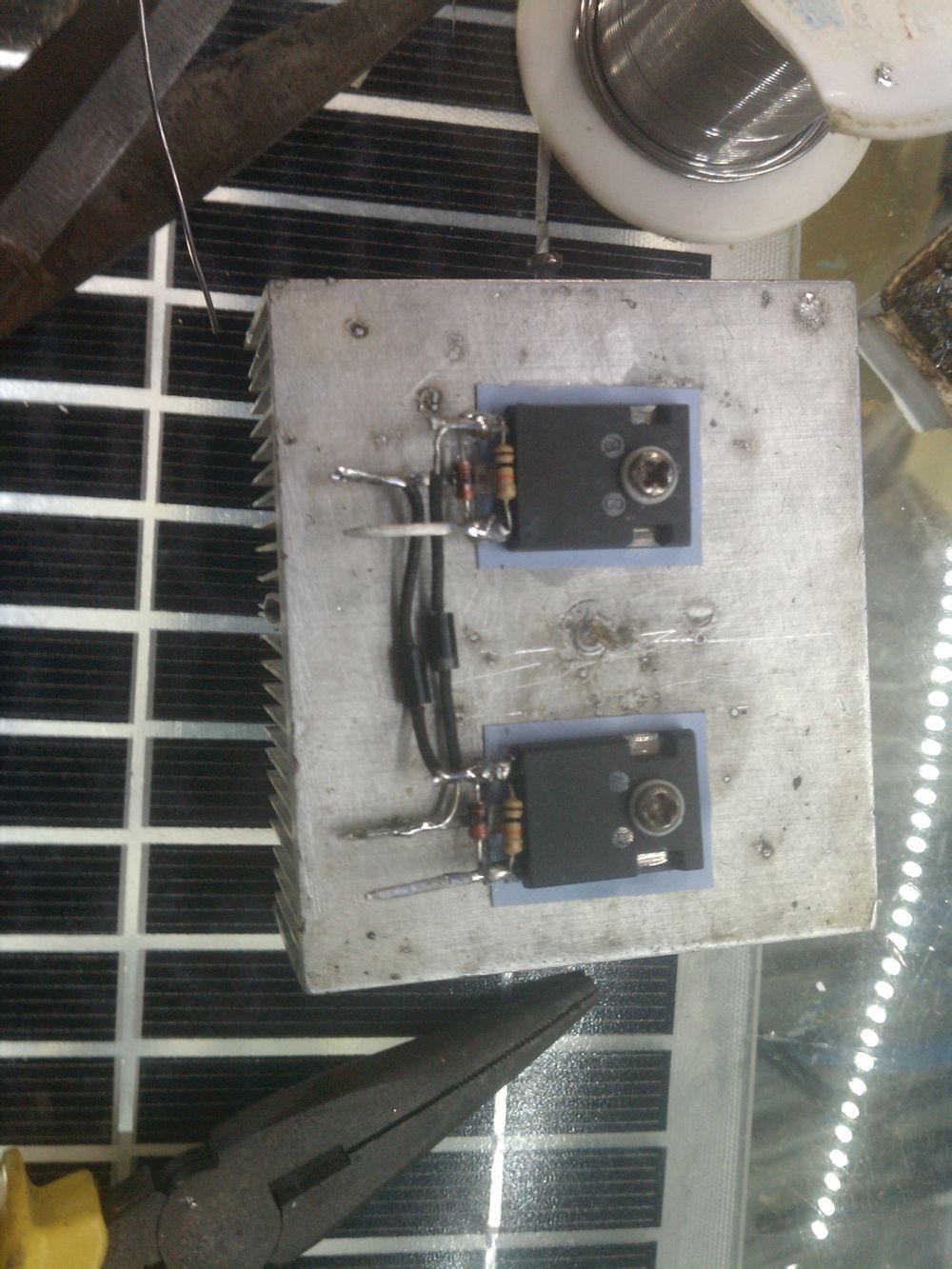

手抖拍糊了。。。。焊接好电阻
就是这么简单。。用斜口钳吧多余的引脚剪掉
另外一个也一样
12V 1w的稳压管~~~
快恢复是FR207 本来是想用307的结果不知道跑哪去了

这个是重点！！！工作电压 高于120V使用1.2k左右 100V~60v电阻使用820欧左右 48v~12v使用470欧 低于12v可以使用330欧左右。。。这是有我实际是依据的
我这里使用的是1.2K的金属膜电阻 不是电阻功率越大越好，这是一个错误的观点！！

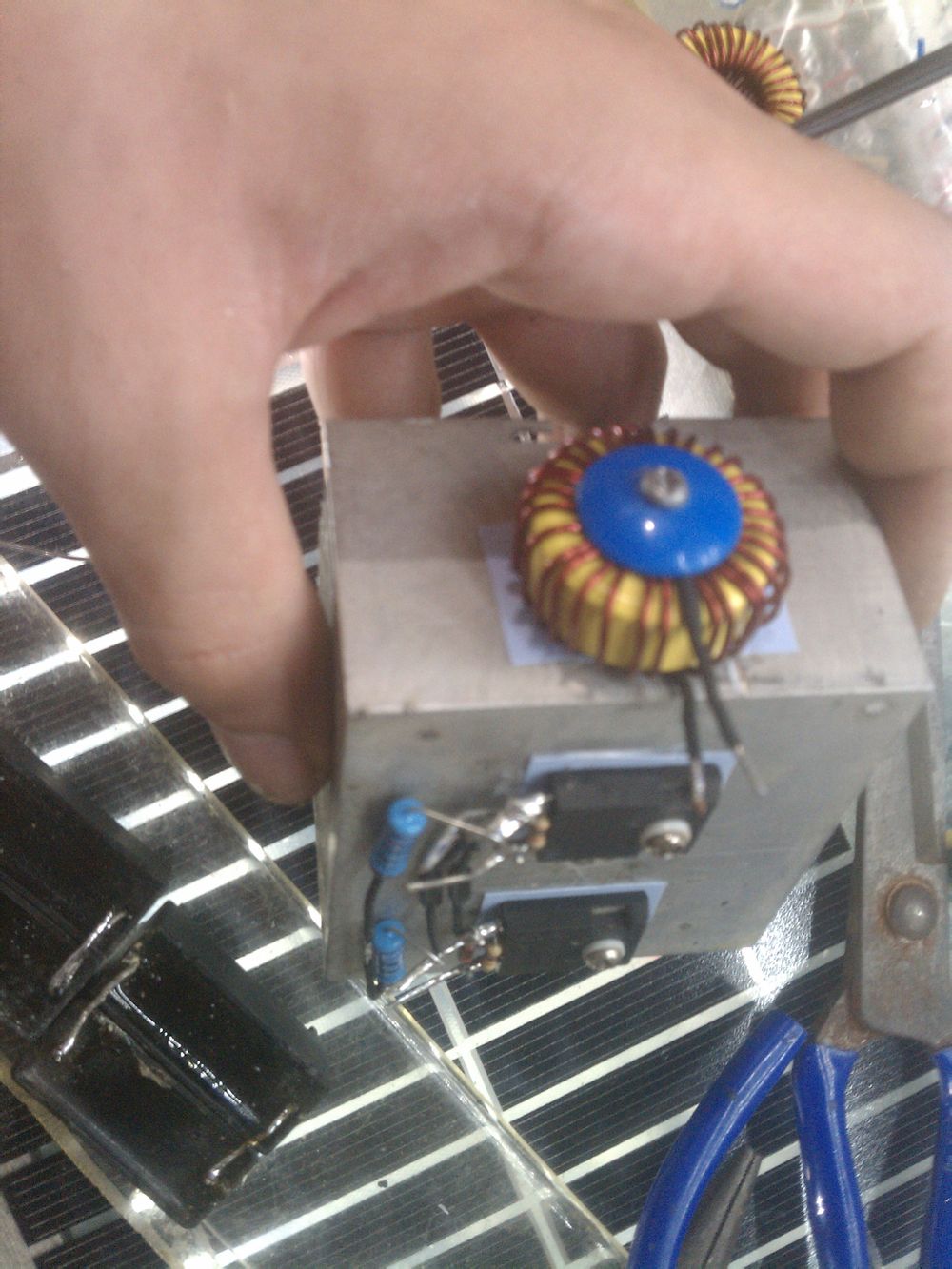

安装上电感 120uH 12A。。。可以自己去买磁环和1.2mm的漆包线绕制，推荐使用1.2的。太细了电流不够，太粗不好绕。。我们也用不到那么大的 310V*10A也是一个不小的数值了
差不多就这样~~~
焊接上负极线~~
电容组，推荐使用4*2的结构，也就是串联2个，并联4组。。我电容只有这几个了。。所以做个示范。。O(∩_∩)O~
接通60V4.2A的电源试试。。。效果不错，。。。
电弧大概有我中指那么粗，击穿1.2cm 拉弧6cm

大神来咯。。。。AC/DC转换电源。。输出110V~450V。DC连续可调 最大输出电流5.3A。。。。为了安全我只调节到280V。3A。。。其实市电整流后可以达到310V左右
准备开始~~~通电一瞬间，高压包吱吱狂叫，就怕炸了。。

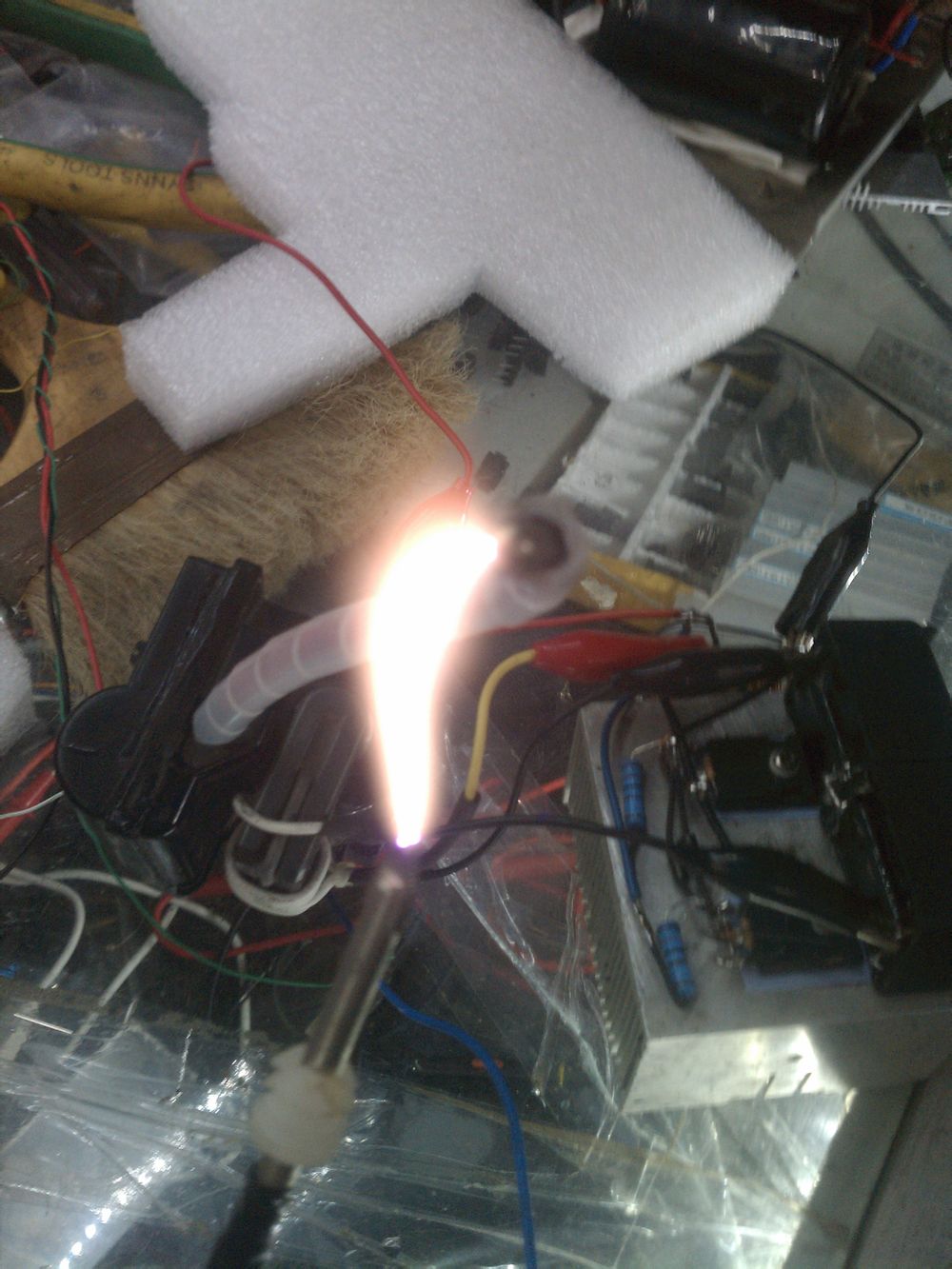

击穿4cm 拉弧14cm。。。。。然后我默默地拉下了空开。。尼玛！这也太可怕了！！好在我用滑轨拉弧，而不是螺丝刀。。。
继续增高 300V 3A电弧超亮。。。哦~不我的眼睛
高压包奋斗了2分钟多。。啪的一声。。。报销了，其实是被内部击穿了。。。
来张模块照片。。下次去买个UF140骨架做个大型高压包。。。。
顺便拍一张MINI ZVS 3.0 项目测试版。。不过至少也要明年才可能出售了，被一家厂商预定了100多套，估计到时候，只能拿出10个出售了。。。
项目版参数：输出最大320W 采用H桥式开关 效率高于84% 输入12V~48V 可连续工作1.8H
使用外加铝合金黑漆外壳，电路灌胶。。。。

对比下。。。。。
