原理图求助！！！
protel吧
全部回复
仅看楼主
level 3
梦君12 楼主
如图，我放大了看过线是连上的，课为什么电气检测说是断开的？
2014年08月20日 09点08分 1
level 1
King炯炯
[恐慌]好深奥的样子
2014年08月20日 09点08分 2
梦君12
[汗]大神救我。
2014年08月20日 09点08分
King炯炯
回复 梦君12 :[汗]阿迪啊。。我是阿金。。。我不学这个的
2014年08月20日 09点08分
梦君12
回复 King炯炯 。。。。
2014年08月20日 10点08分
电子二课堂
回复 King炯炯 :发给我，TX20050417@163.COM
2014年08月22日 00点08分
level 2
Severus血橙
我放大了看就是这样的。
2014年08月22日 01点08分 3
level 3
梦君12 楼主
我知道你的意思，但是原图放大了就是连上的。不然那个地方不是也应该报错吗？
2014年08月22日 01点08分 4
level 12
电子二课堂

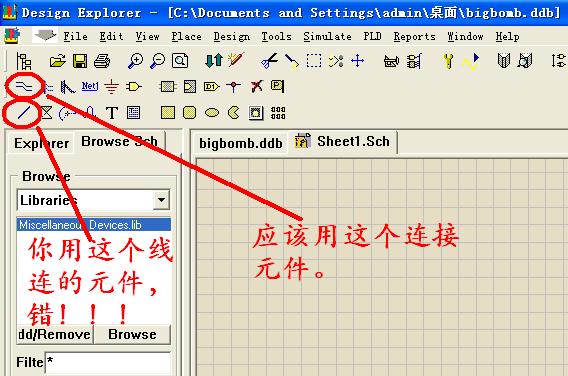

我看了你发过来的原理图，连线全部用错，你用的是非电气线连的。
2014年08月22日 03点08分 5
梦君12
原来是这样！！谢谢，第一次画，不懂诶。
2014年08月22日 03点08分
leo1111lee
[哈哈]
2014年09月04日 02点09分
level 5
aoyun3721
很多元件连接没有节点
2014年09月02日 07点09分 6
