新手请教，运行的时候总是提示有两个电压源并联 求指正错误
multisim吧
全部回复
仅看楼主
level 6
不想起名我去 楼主
2014年08月13日 13点08分 1
level 6
不想起名我去 楼主
自己顶 很郁闷的找不出来原因
2014年08月13日 13点08分 2
level 6
不想起名我去 楼主
求大神指导啊
2014年08月13日 13点08分 3
level 8
蓦惜莫相依
你的仿真仪器正接线柱好像是直接接地了吧，而且运放的的供电端子好像有点问题，正电源直接接vcc，负电源你可以换成vee，希望可以帮到你
2014年08月13日 14点08分 4
不想起名我去
谢谢[花心]
2014年08月14日 01点08分
不想起名我去
貌似还是不行哎，难道是我太笨啦[狂汗]
2014年08月14日 01点08分
蓦惜莫相依
回复 不想起名我去 :那就换个仿真软件吧，我每次都是几个不同的软件一块用
2014年08月15日 15点08分
不想起名我去
回复 蓦惜莫相依 :好吧 吧主帮我解决问题啦 主要是我水平太差啦 没有看懂你说的 嘿嘿[哈哈]
2014年08月16日 03点08分
level 13
贴吧用户_00X1aW4

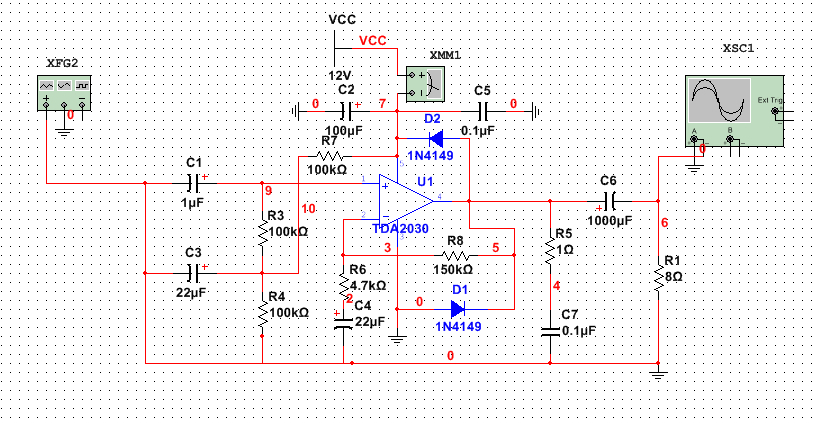

图两处错误，一、信号发生器输出接地，二、运放电源接反，
改正如下：
2014年08月14日 04点08分 5
不想起名我去
谢谢，谢谢。已经能实现啦[哈哈]
2014年08月14日 08点08分
贴吧用户_00X1aW4
回复 不想起名我去 :multisim中示波器负极可以免接地（前提是负极接地）；信号发生器公共端接地+、- 输出两反相的波形，当然 -接地 +输出 则是振幅x2。
2014年08月14日 09点08分
level 7
可爱的表情帝
我是渣渣
呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜呜
2014年08月18日 00点08分 6
level 2
决天岩
借个楼问问有没有有人能帮我看看为啥没有输出
这个是输入和输出
2017年12月17日 09点12分 7
