制作经验分享〔DC—DC转换电路〕
电工吧
全部回复
仅看楼主
level 13
268老技工 楼主
2014年08月12日 07点08分 1
level 13
268老技工 楼主
这是最简单的
2014年08月12日 07点08分 2
268老技工
因为不能用电容滤波〔就算是高频电容也会产生压降〕所以测不到准确电压、上所标示电压是我根据灯泡亮度对比来定的
2014年08月12日 07点08分
268老技工
和78系列三端降压不同的是，不但输入输出可以隔离、更重要的是输出电压越小发热越小〔即输入输出的电压相差越大〕。
2014年08月12日 08点08分
dexinpure
回复 268技工 :三极管如何形成回路？
2014年08月12日 14点08分
268老技工
回复 dexinpure :抱歉上图画错了，下图才是正确的
2014年08月12日 15点08分
level 13
268老技工 楼主
2014年08月12日 07点08分 3
dexinpure
唉呀！没看到3楼。
2014年08月12日 14点08分
level 13
268老技工 楼主
2014年08月12日 07点08分 4
268老技工

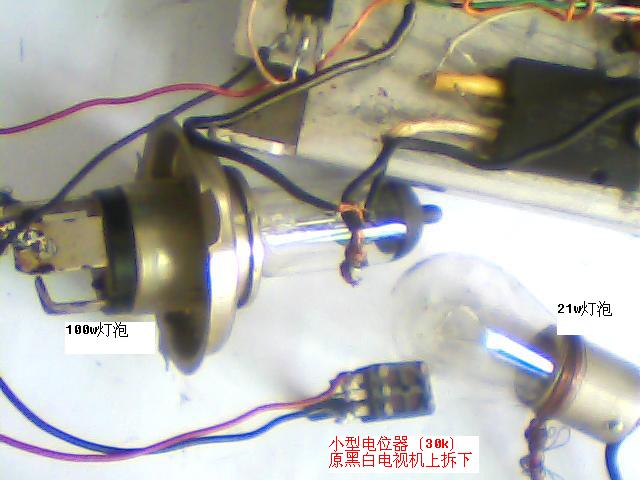

15安直流无级调速〔经过12伏120瓦灯泡长时间试验〕、正在找合适的合子安装，打算用来代替汽车冷气凤机〔80w〕的电阻调节器
2014年08月12日 07点08分
268老技工

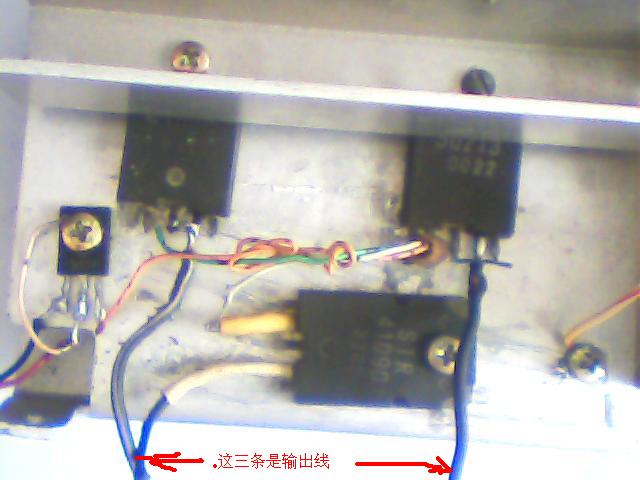

这是换下来的电源厚膜、可以是内部稳压管电阻之类烧了，但开关管还是好的，不要浪费了那么好的功率管
2014年08月12日 13点08分
level 13
268老技工 楼主

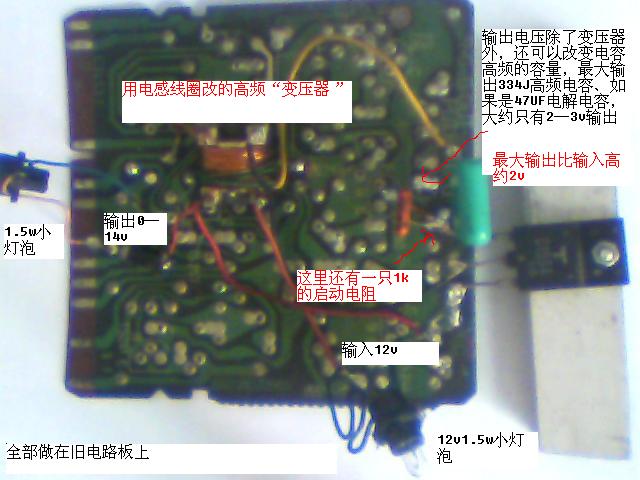

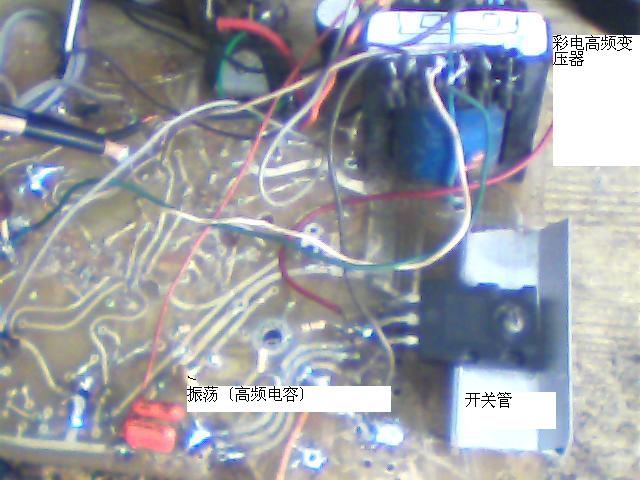

最上的图〔高压放电〕是输入的是40v直流，接入高压包的是大约24v的高频〔表测不到，凭灯泡亮度判断〕。还有一组大约是100v左右，可以带充电器，我不知道电什么频率的电、半波整流后〔高频二极管也一样〕什么电容并接二端只会产生压降，因为它可以通过任何电容，这点希望大神能为小弟解答，指导
2014年08月12日 08点08分 5
level 13
268老技工 楼主
2014年08月12日 09点08分 6
level 12
但如果当然更
这才是有技术的大神
2014年08月12日 10点08分 7
268老技工
谢兄弟夸奖。我一向喜欢小制作
2014年08月12日 13点08分
level 10
流下一站
我也制了一个，三极管发热严重，可能要再加散热片。
2014年08月12日 13点08分 8
268老技工
是高压包那个吗？
2014年08月12日 13点08分
流下一站
回复 268技工 :是啊！
2014年08月12日 14点08分
level 15
dexinpure
楼主的理论和动手能力都是大仙一级的！
2014年08月12日 14点08分 9
268老技工
谢谢兄弟，我只不过是爱玩电罢了，神、仙不敢当
2014年08月12日 15点08分
dexinpure
回复 268技工 :会动手的人对理论能更好地理解。
2014年08月13日 04点08分
dexinpure
回复 268技工 :那就是鬼精灵！----开个小玩笑！
2014年10月14日 03点10分
level 11
袁德中745
我等离子切割机里面高频是变压器放电
2014年08月13日 09点08分 10
268老技工
高压包和高频变压器原理大至相同，只不过高压包里多了几只高频〔高压〕二极管罢了
2014年08月14日 14点08分
level 2
问道终南楼观
高压包咋用
2014年10月13日 05点10分 12
268老技工
高压包有多种型号，引脚不统一，很难说清楚、简单地说吧；要用开关管做一个高频振荡电路
2014年10月13日 15点10分
dexinpure
用黑白机的行变供电电压可以低一些。
2014年10月14日 03点10分
问道终南楼观
谢谢！
2014年10月24日 08点10分
level 7
木乃6688
要几年电工实践，才能自造啊。
2015年07月10日 14点07分 13
level 11
鱼罐头里的007
你这是个特斯拉线圈啊
2015年07月11日 13点07分 15
level 11
广告显示屏网
还没有搞过开关电源。
2015年07月11日 22点07分 16
level 13
电力李🔥💉
大神
2016年05月20日 14点05分 17
level 8
1318470882
学习
2016年07月25日 13点07分 19
level 8
1318470882
顶
2016年07月25日 15点07分 20
268老技工
谢谢，我得到"报应＂了，手机被屏蔽了，哈哈这就是百度．
2016年07月25日 15点07分
1318470882
回复 268技工 ：估计我也快了，这几天我顶贴
2016年07月25日 16点07分
