连续加班996啊，一般周日都是睡过去的，今天蛋疼，弄个WS背光玩玩
本来就打算弄完发帖，所以一边弄一边拍，弄了一个多小时吧，成果并不是非常好，算是娱乐吧
改背光应该不是什么难得东西了，就是找材料比较蛋疼
我也是中午从抽屉里发现了一个以前拆下来的屏幕，才有的这想法
首先，掌机改背光，C系列都没法改， GBC,NGPC,WSC 都是反光膜封装在屏幕玻璃里面的。。。。

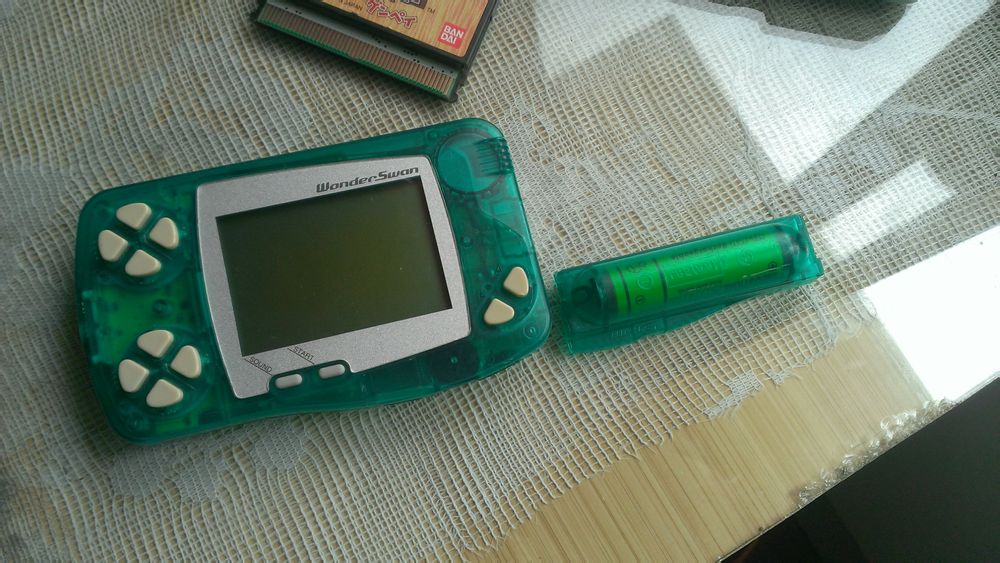

绿透WS ，屏幕略有发黄了，拿来改挺好的
背光部分，主要使用小霸王的某FC掌机屏幕的背光模块。TB上有二手卖的，掌机名GTA，一样的。右边这个拆自HP的PDA，我打算使用它的反光部分。
关于背光模块，我拆的这个背光部分十分简陋，早期产品了，就灯条，导管版，反光膜。
这种背光部分使用的TFT彩屏透光性很低，所以背光很高，反光膜反光也很强，而灰阶的反射式TFT，如果如果直接使用，背光太强，会导致屏幕对比度差，难以看清。所以这次做也只是使用了灯条和导光板

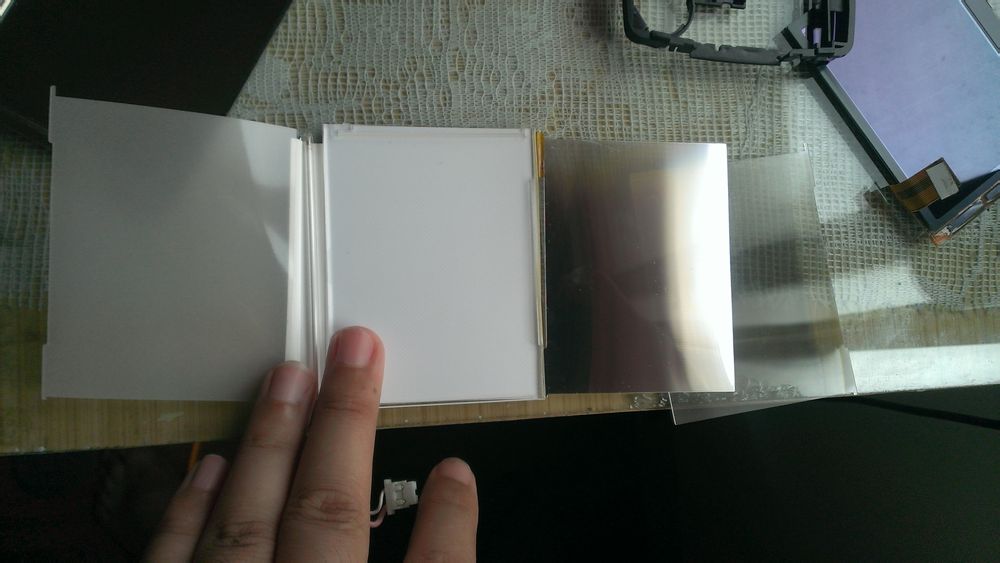

这是PDA的背光模块，已经和现在手机显示屏的差不多了，左侧一根灯条（这货灯条居然是一根发光管。。。），右侧导光板，下面反光纸，上面三层滤光膜。如果你有材料，也可以自己做简单的背光模块，一般导光板表面都均匀的有毛糙面，用于让光线投射出来，你找个透明塑料板，然后用刀均匀密集的划痕上去也行吧

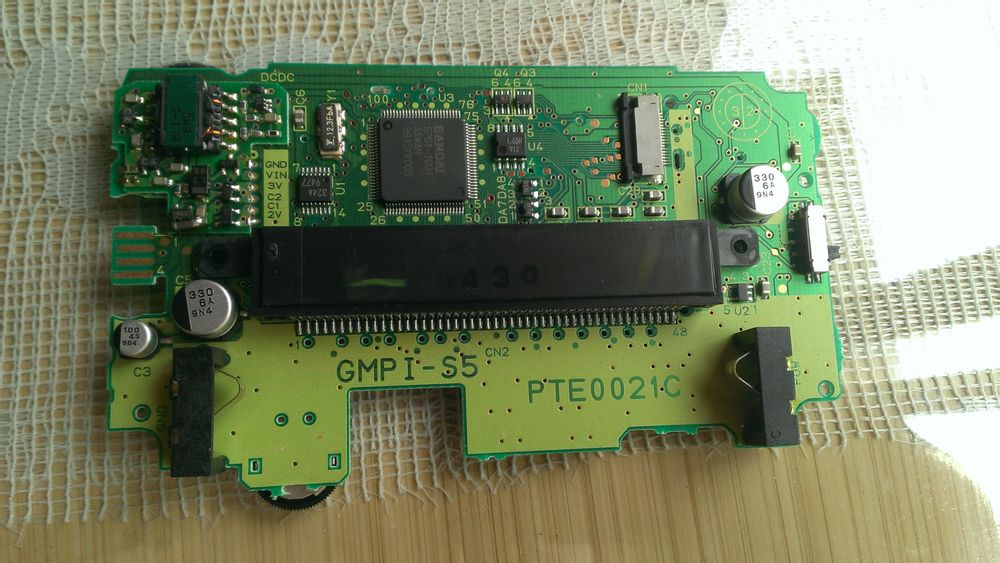

先拆机，S5主板，左上角为变压模块，今天就要玩他
拆下的按键和显示屏，和前壳粘在一起，也没必要分离

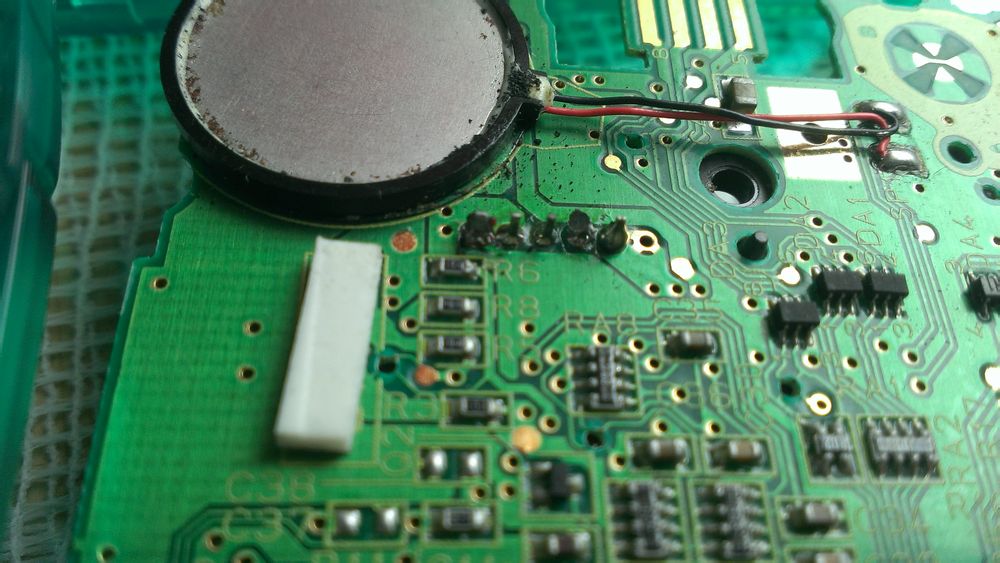

清理下主板，去除氧化

说起来，横井军平做掌机硬件真是一把好手
且不说WS的功耗超低的优点，但就看主板就感觉很漂亮，

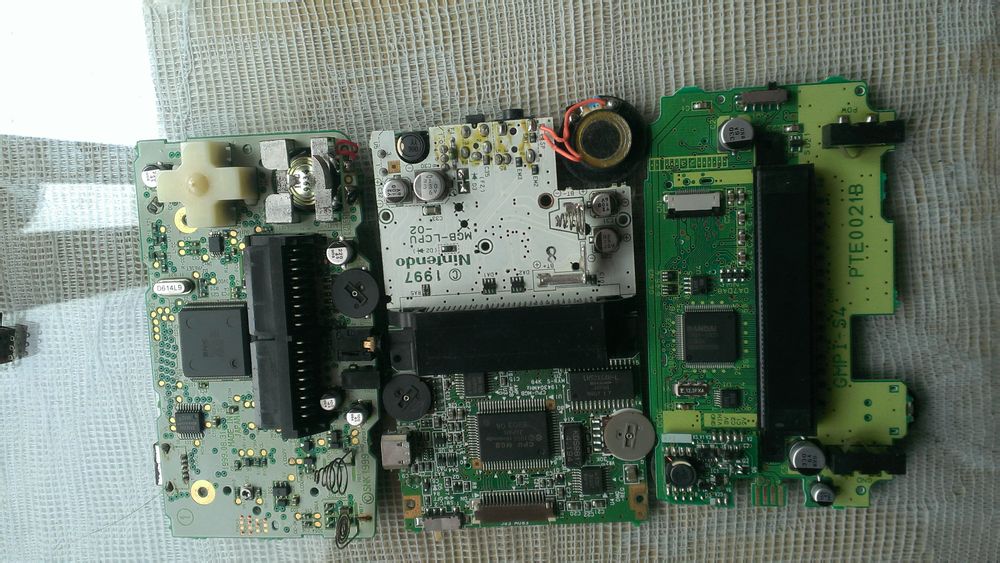

三个主板对比，NGPC,WS,GBP
现在想想，如果横井军平当初投奔了SEGA ，相信一切都会不一样了，SEGA的游牧民，GG 的问题，在WS上都做成优点了

WS只使用一节电池，背光直接连接电池是不可能了让我们来调戏，调试变压模块，找到可以支持背光的触点，
这个板子设计的非常人性化啊，啥都标出来了，变压部分留出6个接口，
这是另外一块WS主板，变压模块略有一同，以前已经被我弄过几次了。。。。
背面，标注的可是真清楚。。。。，GND不用说了，负极，然后，接3V脚吧。。。
似乎都没必要再测试了
顺手拍的，两个板子的编号

拆背光模块，减掉灯条的连接线。准备焊接
焊接场地准备，可不要被烙铁伤到
焊好的灯条
另外一段焊接到主板的变压模块，分别接GND和3V脚，中间焊接没拍图
成品测试，OK的，灯亮
准备处理屏幕，本来是反射外界光线的，我们需要改成背光，所以要去掉反光膜
撕下的反光膜，如果不是这货卷的厉害，我可能直接就用这个膜做背光的反光部分了
清理屏幕，表面一层胶。。。。说实在的，如果你撕完膜以后胶的表面清晰无痕的话，都没必要清除的。。。
清理干净了

裁剪各种材料，组装背光
先是一个磨砂贴膜当做滤光，为了降低亮度，减少导光板表面的纹路导致光线折射以后背光的不均匀（结果证明效果不大。。。三层滤光膜因为被摸上过多的灰尘，而且裁剪不便，被我干脆拿来做反光使用了。）
之后是导光板和灯条
组装中，反光部分
拆下主板上为了减震的四个DAMP脚贴
减震我们只能使用卫生纸了。。。毕竟背光板有厚度

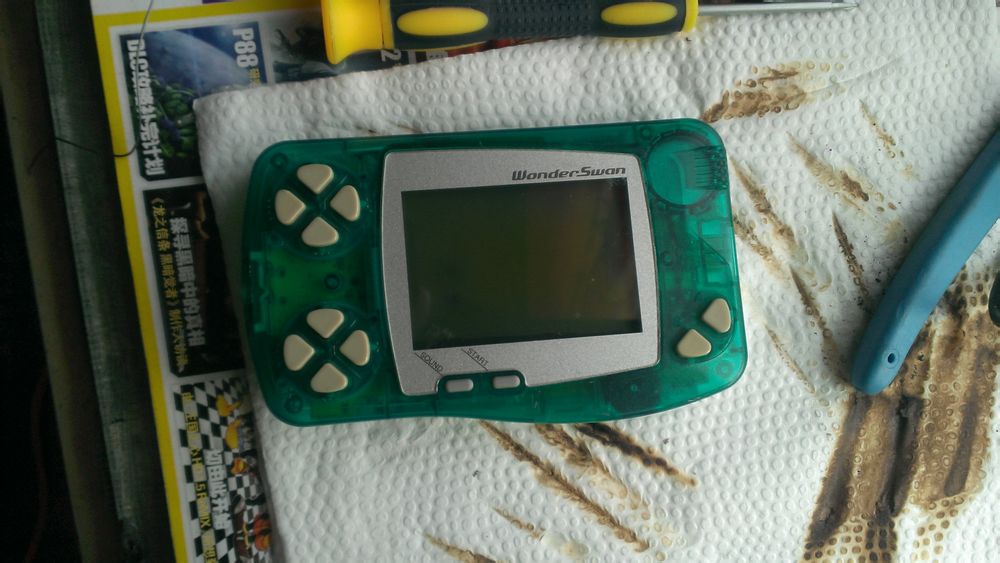

组装完毕，已经发现略有失败了。。。。右下角的卫生纸的痕迹是清理烙铁头留下的。。

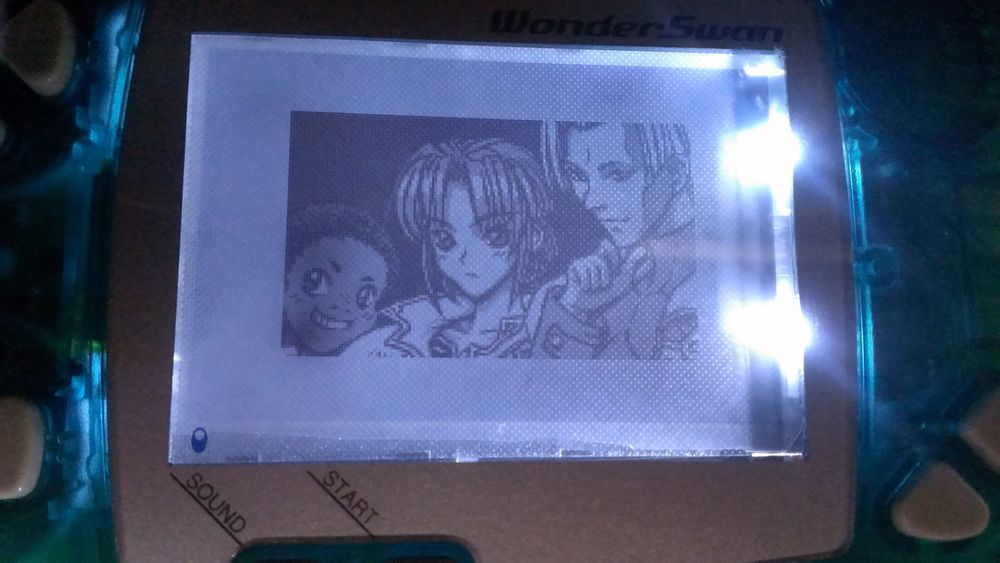

实际效果 + 失误的描述
好吧，看来是我疏忽了好多地方。。。。
首先，屏幕左边有个明显的黑点。。。应该是主板压到屏幕了。。。黑点部分是被压的地方出现的
灯条部分，这个是最愚蠢的了，属于忘记了。灯条发光部分，一定要用反光纸挡住啊。。。。。
还有就是，导光板表面的纹路，在这图上能看到很多斜纹网格，去除这些网格就是滤光膜的功用之一，可惜我没能用上
好吧，大概就是这样。
