弄了个灯管驱动器兼等离子打火机
电子制作吧
全部回复
仅看楼主
level 14
竹叶子兄 楼主

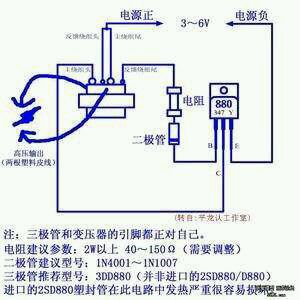

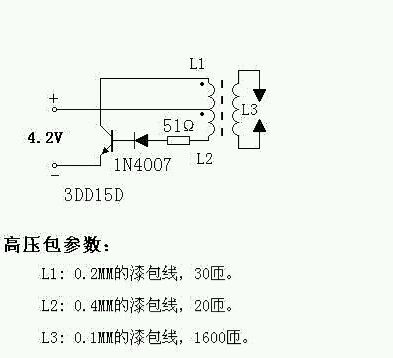

用的这个电路图，管子用13007
2014年08月02日 05点08分 1
level 14
竹叶子兄 楼主
2014年08月02日 05点08分 2
level 14
竹叶子兄 楼主

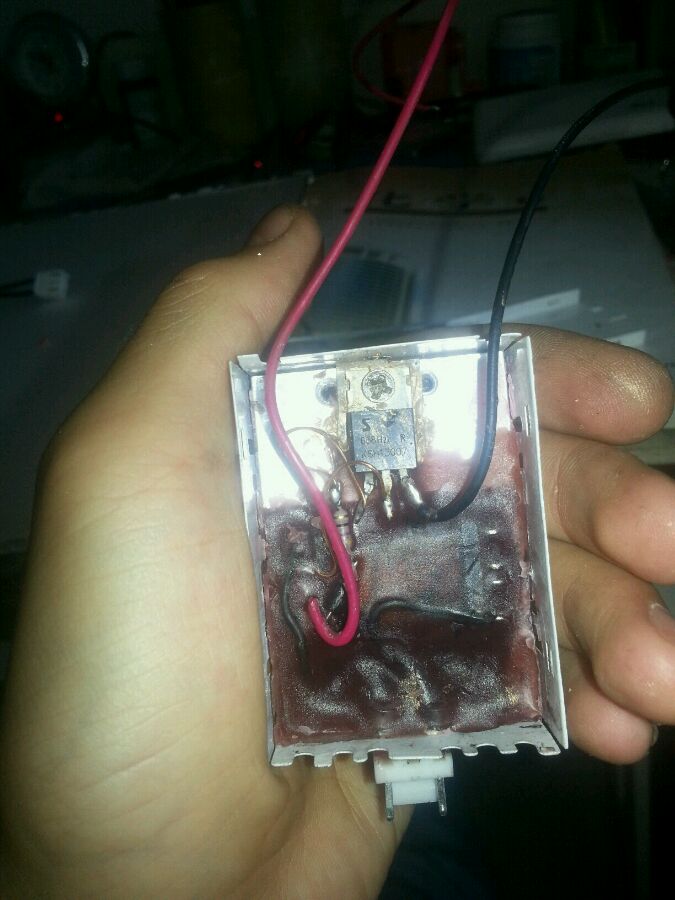

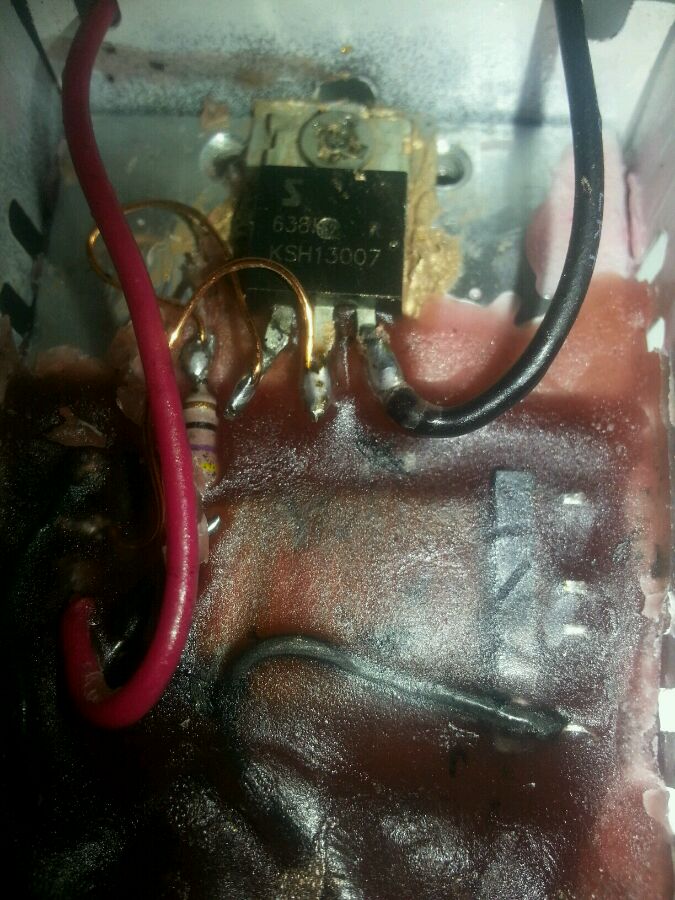

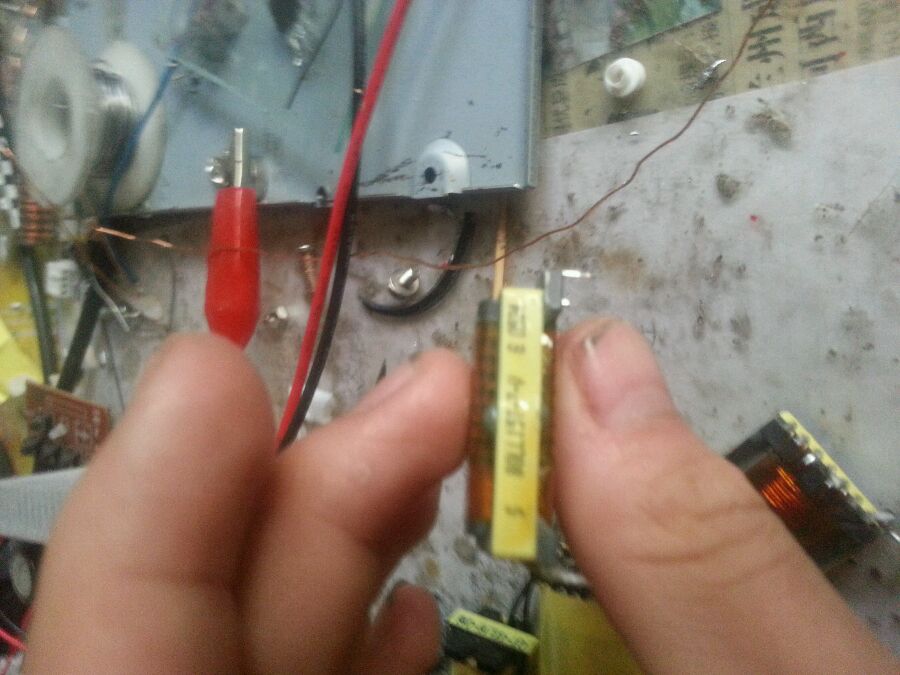

里面的高压包用蜡封了
2014年08月02日 05点08分 3
level 14
竹叶子兄 楼主
2014年08月02日 05点08分 4
竹叶子兄

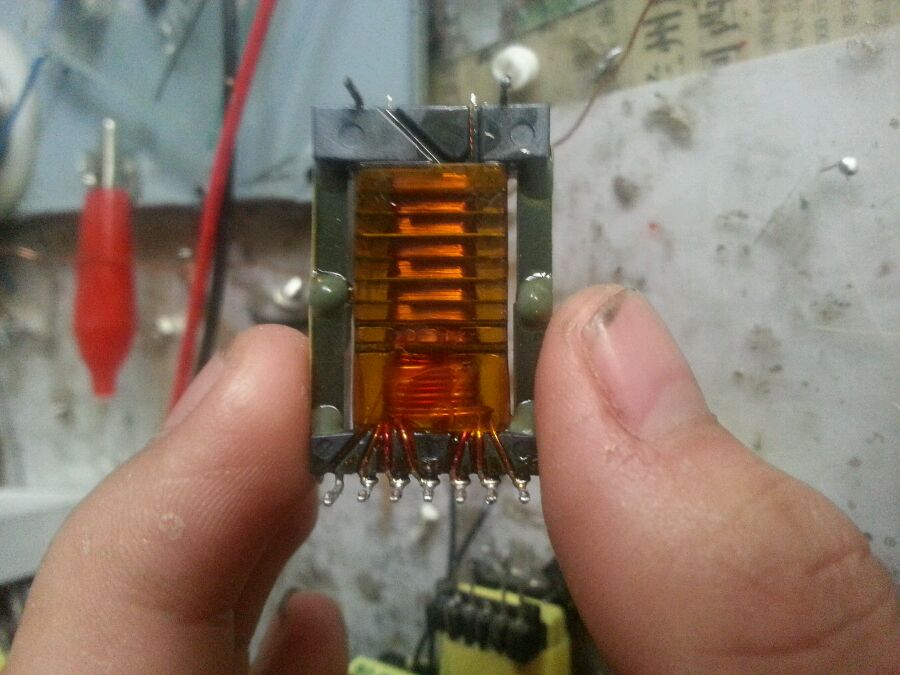

用的是高压条上的包
2014年08月02日 05点08分
level 11
氷帝✨小庄
能行吗？我也用13007做，但只拉了4mm的弧，还太细。
2014年08月02日 05点08分 5
竹叶子兄
可以
2014年08月02日 05点08分
level 14
竹叶子兄 楼主
输出
2014年08月02日 05点08分 6
氷帝✨小庄
高压包是买的还是自己绕的？
2014年08月02日 05点08分
竹叶子兄

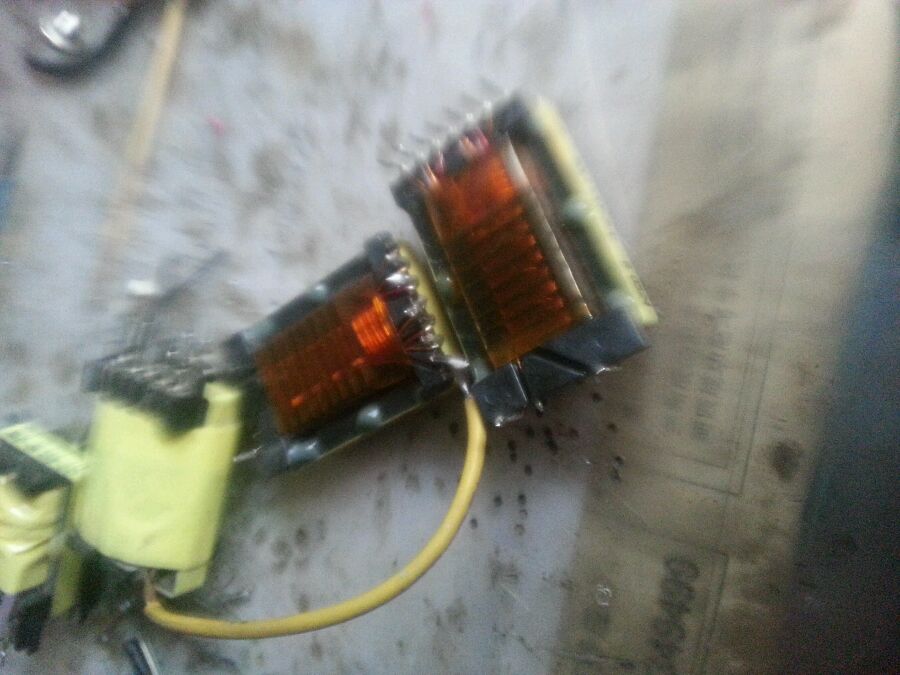

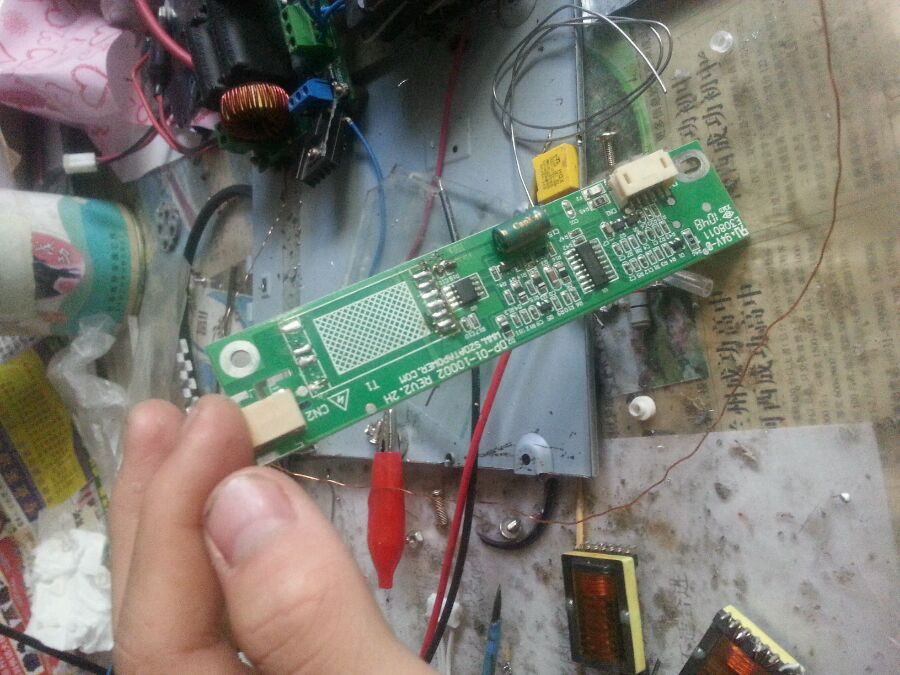

回复 8208神盾 :坏的高压条上拆的
2014年08月02日 05点08分
氷帝✨小庄
可以拍下来看一下吗？我不知道高压条长什么样？
2014年08月02日 05点08分
竹叶子兄
回复 8208神盾 :额，晚上吧，我还有2个在爷爷家
2014年08月02日 06点08分
level 14
竹叶子兄 楼主

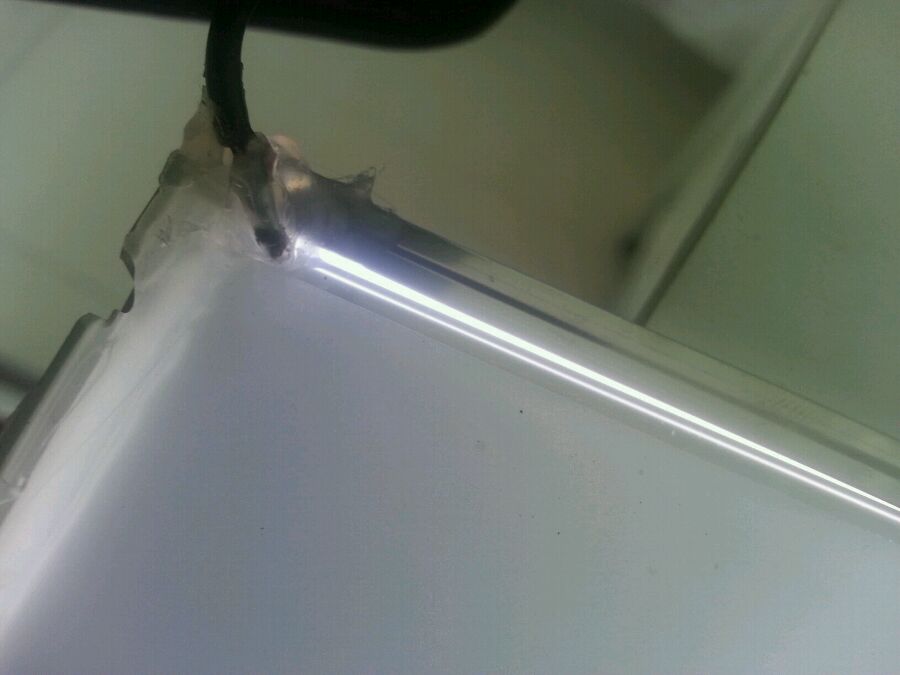

效果
2014年08月02日 05点08分 7
level 14
竹叶子兄 楼主

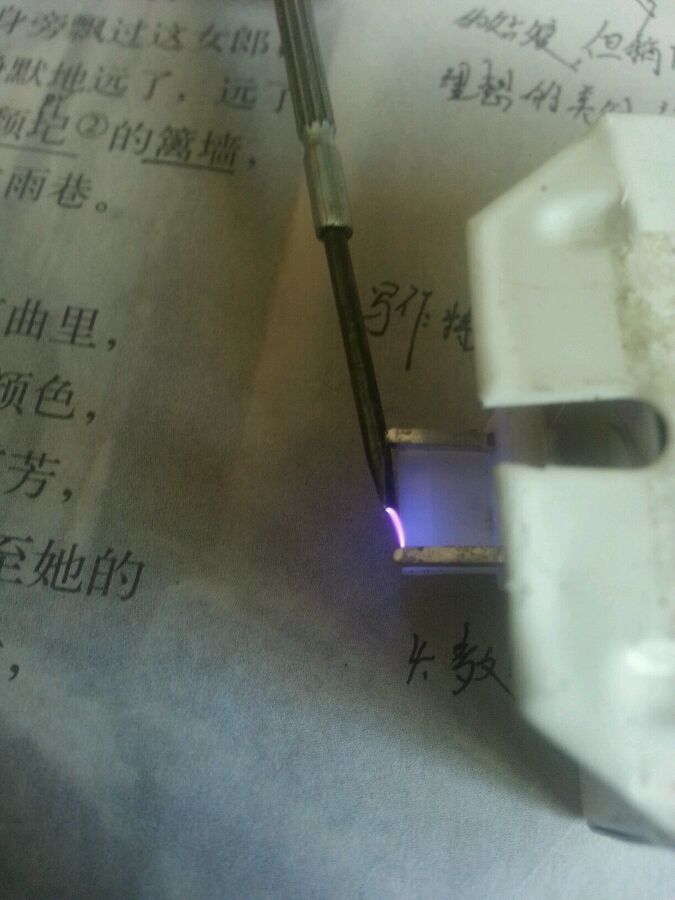

拉弧
2014年08月02日 05点08分 8
氷帝✨小庄
只有4mm对不对？
2014年08月02日 05点08分
竹叶子兄
回复 8208神盾 貌似吧[咦]
2014年08月02日 05点08分
竹叶子兄
回复 8208神盾 :反正可以点火
2014年08月02日 05点08分
level 14
竹叶子兄 楼主
因为高压条是给灯管供电的，所以弧很小
2014年08月02日 05点08分 9
level 14
竹叶子兄 楼主
2014年08月02日 05点08分 10
竹叶子兄
也可以点火啦
2014年08月02日 05点08分
level 11
氷帝✨小庄

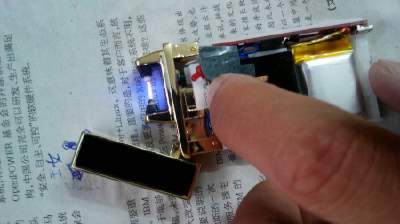

你看看人家买的打火机多猛！
2014年08月02日 06点08分 11
竹叶子兄
电池伤不起啊
2014年08月02日 06点08分
氷帝✨小庄
好像是用MP4的锂电池
2014年08月02日 06点08分
氷帝✨小庄
好像是用MP4的锂电池
2014年08月02日 06点08分
竹叶子兄
回复 8208神盾 :我的手机万能遥控器就用的这种电池
2014年08月02日 06点08分
level 11
氷帝✨小庄

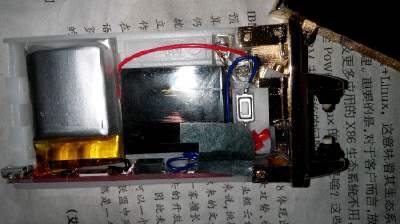

这是另一张
2014年08月02日 06点08分 12
竹叶子兄
不知道用的啥管子
2014年08月02日 06点08分
氷帝✨小庄
我也不知道。
2014年08月02日 06点08分
level 1
被伤害过的小强
想找个师傅，教我这些入门只是。渴望diy
2014年08月02日 09点08分 13
level 9
流下一站
电弧打火机电路
2014年08月02日 10点08分 14
氷帝✨小庄
一样的，只不过是换了三极管
2014年08月02日 11点08分
level 14
竹叶子兄 楼主
@8208神盾
2014年08月02日 13点08分 16
level 14
竹叶子兄 楼主
2014年08月02日 13点08分 17
level 11
氷帝✨小庄

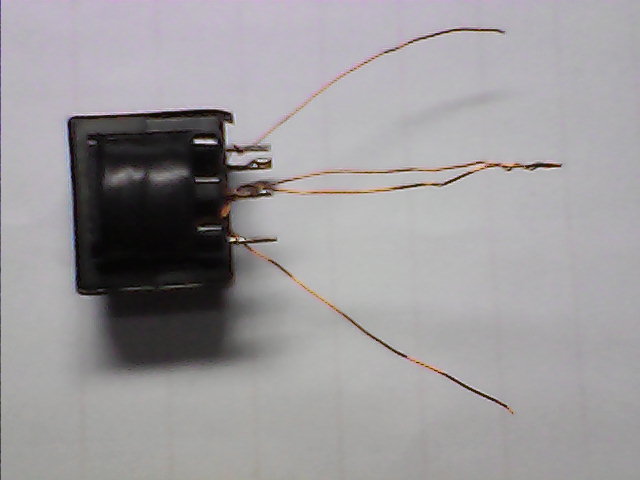

我的变压器都是自己绕的
2014年08月02日 14点08分 18
竹叶子兄
不错，次级是多少匝？
2014年08月02日 15点08分
氷帝✨小庄
绕了，2000多匝了吧？不记得了，反正越多学好！
2014年08月02日 15点08分
level 11
LZY852962001
我用煤气炉里电子点火器的高压包[吐舌]效果杠杠的
2014年08月03日 01点08分 19
竹叶子兄
那个只有一个绕组啊
2014年08月03日 05点08分
LZY852962001
回复 竹叶子兄 :两个啊，初级在里面包着的啊，黑柱子上不就是咯
2014年08月03日 05点08分
竹叶子兄
回复 LZY852962001 :只有一个主绕组，没有反馈绕组
2014年08月03日 05点08分
LZY852962001
回复 竹叶子兄 :[咦]我没用你那个电路推。。。。。
2014年08月03日 05点08分
level 11
深邃的蓝
。。。
2014年08月03日 03点08分 20
level 6
1008631tmd
13003可不可以
2015年11月08日 08点11分 22
竹叶子兄
发热量有点大……
2015年11月08日 08点11分
1008631tmd
你试过？二极管用什么型号
2015年11月08日 08点11分
竹叶子兄
@1008631tmd in4007就可以
2015年11月08日 08点11分
