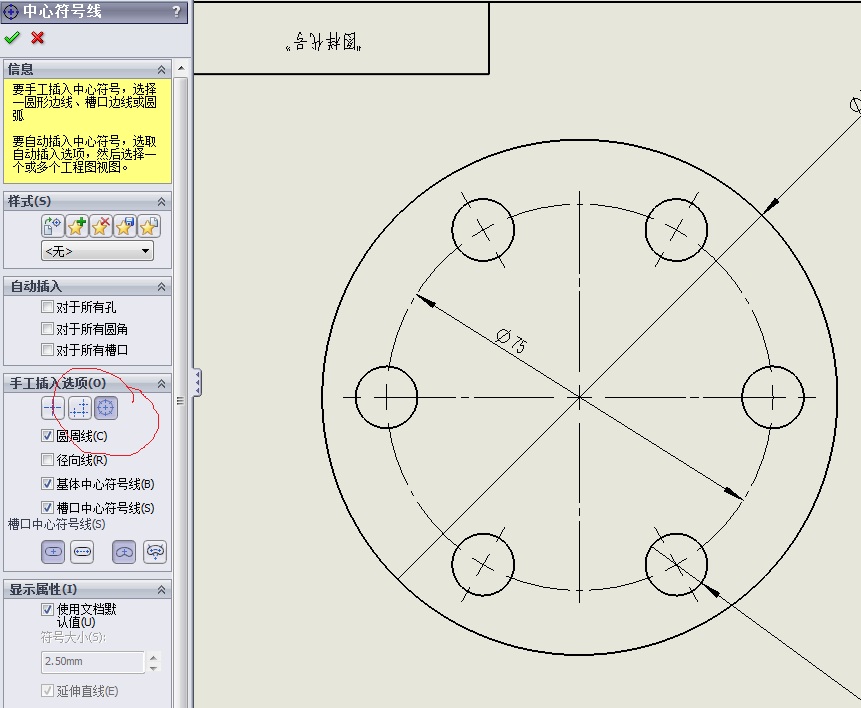

大神们谁知道下图中直径75的圆怎么让它自己显示出来，不用手工画
solidworks吧
全部回复
仅看楼主
level 7
ydr0971 楼主
75的圆怎么才能让它自己显示出来，不用手工去画？？
2014年07月26日 03点07分 1
level 7
ydr0971 楼主
大神们，帮帮我吧！万能的吧友！
2014年07月26日 03点07分 2
level 6
zhxuet1985
做构造线可以显示 。
2014年07月26日 03点07分 3
ydr0971
具体如何操作？我在建模时作了构造线了呀，在工程图中却显示不了
2014年07月26日 04点07分
吧务
level 16
MP-10B
一般都是图纸说明就行了，比如直径12圆孔分度圆直径75。
2014年07月26日 04点07分 4
ydr0971
我们一般都标注在图纸上的！
2014年07月26日 04点07分
MP-10B
回复 ydr0971 :工程图好像有和模型尺寸项目什么的，会自动标注一些尺寸，不过画草图时标尺寸要规范一些，不然尺寸显示会很乱
2014年07月26日 05点07分
ydr0971
回复 4107256621 :我都 是用手动自己标注的，自动标注太乱了。
2014年07月28日 08点07分
level 2
y1t2i3
依次选中小圆
2014年07月26日 15点07分 5
ydr0971
谢谢大神，我照 你说的方法成功了，十分感谢。[大拇指]
2014年07月28日 08点07分
10321207
大神求指导大半标怎么画
2014年07月28日 09点07分
ydr0971
回复 10321207 :什么大半标？？
2014年07月28日 13点07分
10321207
回复 ydr0971 :一个箭头引直径
2014年07月28日 23点07分
level 12
sunshikun
引导线
2014年07月29日 01点07分 6
