【搬运于ZVS吧】关与单管自激的效率，你能想象出多少？
单管自激吧
全部回复
仅看楼主
level 13
Lieksa- 楼主
关于单管自激，轻便的组装简单的原理成了广大电弧爱好者起步的第一个作品。240Ω和22Ω的电阻，3DD15D大功率三极管只用两块钱就搞定了。就这些？骚年你想多了。单管自激不是你那么容易就能驾驭的，因为你发现，原来3DD15D的作用不是用来放大，而是用来烧水的[黑线][黑线][黑线]

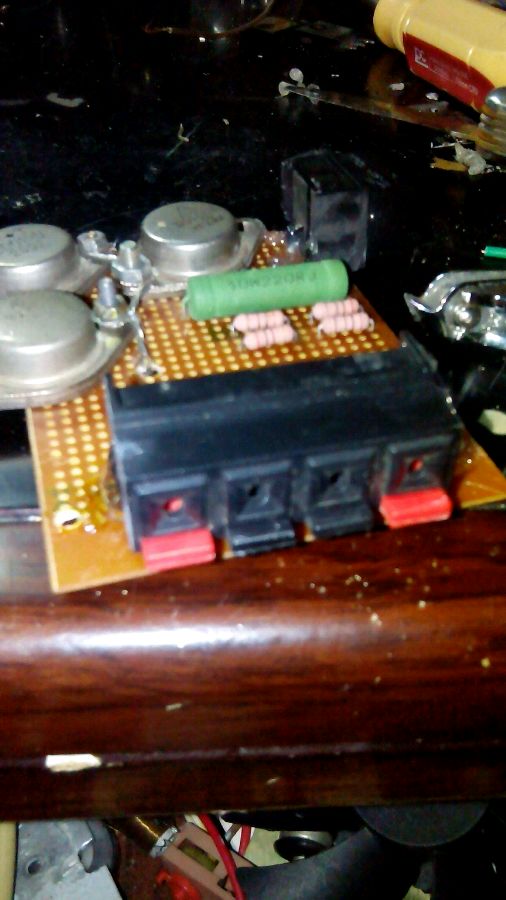

卤煮自制150W单管自激镇
2014年07月25日 11点07分 1
level 13
Lieksa- 楼主
单管自激以他那低爆的效率，高爆了的发热，成了女寝室新一代低压烧水新选择[惊哭] ，对于那些摸过3DD15D的汉子们，我只想说！同志们辛苦了！
2014年07月25日 11点07分 2
level 13
Lieksa- 楼主
我们来做一个小实验来验证经典版单管自激的效率
2014年07月25日 11点07分 3
level 13
Lieksa- 楼主
实验材料，220Ω~240Ω 10WJ电阻 22Ω 5WJ电阻 3DD15D 普通工频环形变压器一个，有两个输出，互相不串联的(就是两个独立的线圈来输出) 本来是应该使用高频电视高压包的，但是单管自激得电弧不能测量长度而且不稳定，为了以后的实验效果，先用这个吧！
2014年07月25日 11点07分 4
level 13
Lieksa- 楼主
选用三极管的时候一定要看真假！给你们举个例子，真假都能看出来
2014年07月25日 11点07分 5
Leo_Doo
所以哪个真哪个假
2021年07月18日 18点07分
level 13
Lieksa- 楼主
单管自激初级线圈绕向很重要，如果绕反可能会引起管子巨热，而且不会出弧
2014年07月25日 11点07分 7
level 13
Lieksa- 楼主
如何快速的绕好初级？我教你！准备两根颜色不同的线，一根接两个电阻中间，另一根接C极，然后两根线在高压包磁芯上沿同一方向绕，七八圈就够了，线越粗越好。然后接电阻中间的线另一头接B极，接C极的线另一头接正极就行了。按电路图上的接线[酷]
2014年07月25日 11点07分 8
level 13
Lieksa- 楼主

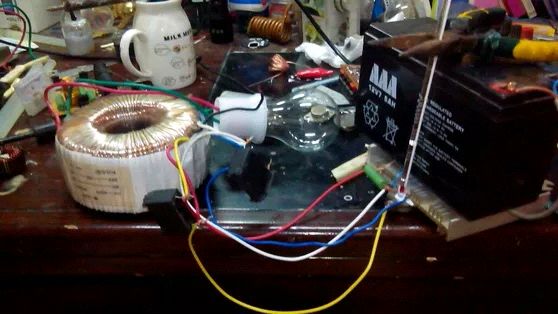

将变压器这样连接
2014年07月25日 11点07分 9
level 13
Lieksa- 楼主
输出端(220V输入端)接灯泡
2014年07月25日 11点07分 10
level 13
Lieksa- 楼主
整个环形变压器发出巨大的滋滋声，因为输入频率过高，灯泡微微发亮，随后关闭电源，灯泡熄灭。
2014年07月25日 11点07分 11
level 13
Lieksa- 楼主
拿一支温度计，在头头那里沾上导热硅脂，用于测量三极管在通电前后的温度变化情况[哈哈]
2014年07月25日 11点07分 12
level 13
Lieksa- 楼主
通电前，示数37℃
2014年07月25日 11点07分 13
level 13
Lieksa- 楼主

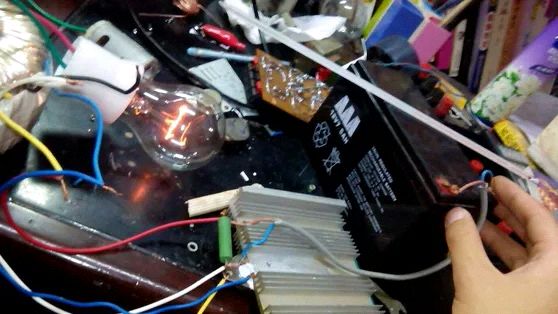

请记下这时灯泡的亮度！这就是实验现象！
2014年07月25日 11点07分 15
level 13
Lieksa- 楼主
玩过TC的都知道，谐振往往影响着TC的成功与失败。TC的调节谐振有两个方法，调节打火器的放电，调节电容器。这种单管自激根本没有打火器[黑线] 那么，电容器的猛烈插入能否提高整个电路的效率呢？这种电路相当于吧三极管直接短路了，电容器的猛烈插入能否改善这种现状呢？[疑问][疑问]
2014年07月25日 11点07分 16
level 7
ADF-11F
然后温度计就炸了
2014年07月25日 11点07分 17
Lieksa-
我在ZVS吧有原帖，你可以去看看
2014年07月25日 11点07分
Lieksa-
为了防止意外我用的是200℃量程的[酷]
2014年07月25日 11点07分
ADF-11F
小吧威武[大拇指]
2014年07月25日 11点07分
level 13
Lieksa- 楼主

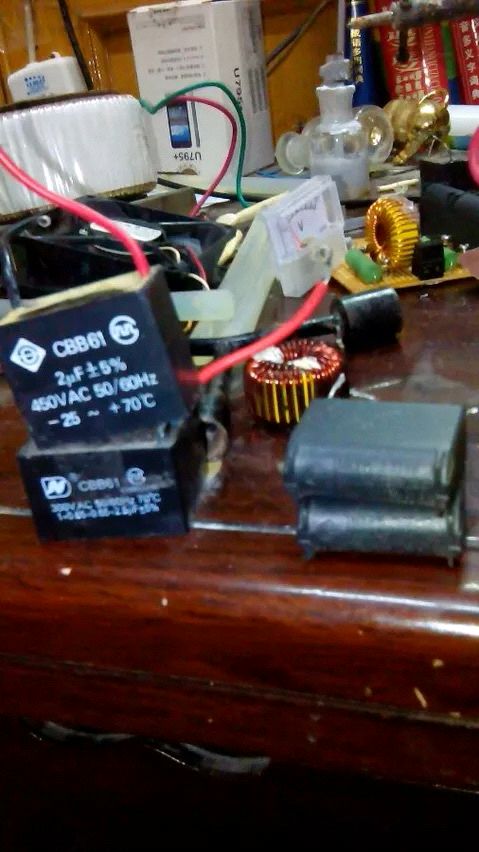

我们要试验一下电容器是否与整个电路的效率有关。为了可以调节谐振，我们需要把电容并联在初级线圈上。先用CBB61作为第一批实验
2014年07月25日 11点07分 18
level 13
Lieksa- 楼主

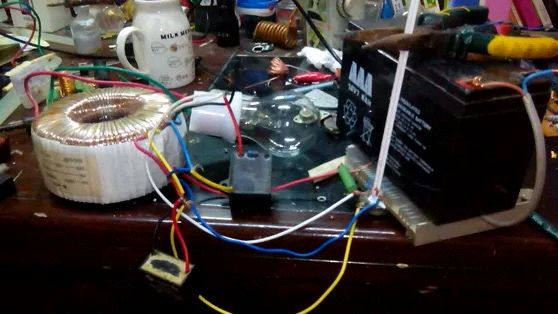

通电前，全景照
2014年07月25日 11点07分 19
level 13
Lieksa- 楼主
通电大约10s，温度升高到81℃，通电时变压器的声音更低沉一点的呜呜声，看来CBB61对调节谐振没有什么作用。断电。
2014年07月25日 11点07分 20
level 13
Lieksa- 楼主
MKPH电容属于高频电容器，经常用于调节谐振用于TC的电容组。也用于ZVS中，看看MKP电容有什么表现！
2014年07月25日 11点07分 21
level 13
Lieksa- 楼主
将MKPH电容并联，全景图
2014年07月25日 11点07分 22
