单管自激驱动板镇

2014年07月23日 11点07分 1

level 13

Lieksa- 楼主

以下为卤煮纯手打，轻插，莫沉 [乖]

2014年07月23日 11点07分 2

level 13

Lieksa- 楼主

关于单管自激，轻便的组装简单的原理成了广大电弧爱好者起步的第一个作品。240Ω和22Ω的电阻，3DD15D大功率三极管只用两块钱就搞定了。就这些？骚年你想多了。单管自激不是你那么容易就能驾驭的，因为你发现，原来3DD15D的作用不是用来放大，而是用来烧水的 [狂汗]

2014年07月23日 11点07分 3

level 13

Lieksa- 楼主

单管自激以他那低爆的效率，高爆了的发热，成了女寝室新一代低压烧水新选择 [惊哭]

，对于那些摸过3DD15D的汉子们，我只想说！同志们辛苦了！

2014年07月23日 11点07分 4

海绵叶宝宝

小事啦，对于我这种用手感受接市电整流通水泥电阻的体温的汉子，不辛苦

2014年08月03日 09点08分

湘流渔父

被小功率三极管8050烧过,直接一个半圆印,现在还有,见笑了.

2014年10月28日 04点10分

苏先生12138

我没用过只用过2n3055

2014年10月30日 08点10分

Lieksa-

回复
1xrsssfds
:SB，不想说什么了，没话说

2016年01月26日 10点01分

level 13

Lieksa- 楼主

我们来做一个小实验来验证经典版单管自激的效率

2014年07月23日 11点07分 5

level 13

Lieksa- 楼主

实验材料，220Ω~240Ω 10WJ电阻 22Ω 5WJ电阻 3DD15D 普通工频环形变压器一个，有两个输出，互相不串联的(就是两个独立的线圈来输出) 本来是应该使用高频电视高压包的，但是单管自激得电弧不能测量长度而且不稳定，为了以后的实验效果，先用这个吧！

2014年07月23日 11点07分 6

迂回流年

呦，军工的三极管啊

2015年08月12日 02点08分

蝶之守护Life

治好了多年的颈椎病

2016年04月03日 13点04分

level 13

Lieksa- 楼主

选用三极管的时候一定要看真假！给你们举个例子，真假都能看出来

2014年07月23日 11点07分 7

level 13

_____5_2_0

我做过，初级主绕线圈30T，反馈线圈15T，次级600T。输出电压1000V左右，能拉弧

2014年07月23日 11点07分 8

_____5_2_0

忘了，输入电压6V到12V都可以

2014年07月23日 11点07分

Lieksa-

帖子还没完，一会这个帖子的真实意义就表现出来了，我正在吃饭呢，马上吃完开始更新 [太开心]

2014年07月23日 11点07分

_____5_2_0

回复 KYANG955 :我初中的时候就做过了，用6V的电池供电，弄来玩。不过管子寿命不长！！！！

2014年07月23日 11点07分

level 13

Lieksa- 楼主

单管自激初级线圈绕向很重要，如果绕反可能会引起管子巨热，而且不会出弧

2014年07月23日 11点07分 11

wadu66👀

请问怎么绕初级才是正确的？

2014年07月24日 03点07分

Lieksa-

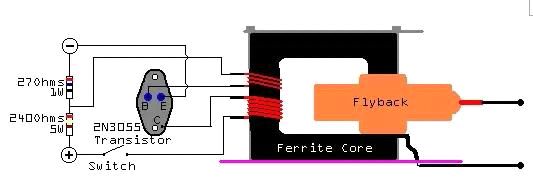

回复小Tony2003 :准备机两根颜色不同的线，一根接两个电阻中间，另一根接C极，然后两根线在高压包磁芯上沿同一方向绕，七八圈就够了，线越粗越好。然后接电阻中间的线另一头接B极，接C极的线另一头接正极就行了。按电路图上的接线

2014年07月24日 03点07分

wadu66👀

回复 KYANG955 ： [真棒]

2014年07月24日 03点07分

HD5550

楼主的这句话说的严重正确，我刚才就实验了双初级线圈中间抽头分别顺向和逆向链接，没有错如果不是同向出中间抽头，的确不会出一点弧，而且3DD15巨热。我使用的是两个3DD15，电路是根据两个管之间的差异，利用电容充电放电导通管子的那个图，一般用来做闪光灯那个电路做的。

2015年08月11日 13点08分

level 13

Lieksa- 楼主

将变压器这样连接

2014年07月23日 11点07分 12

90后DIY达人

单管自激高压包容易坏，不知道为什么，我坏了好几个了

2016年09月23日 06点09分

level 13

Lieksa- 楼主

输出端(220V输入端)接灯泡

2014年07月23日 11点07分 13

level 13

Lieksa- 楼主

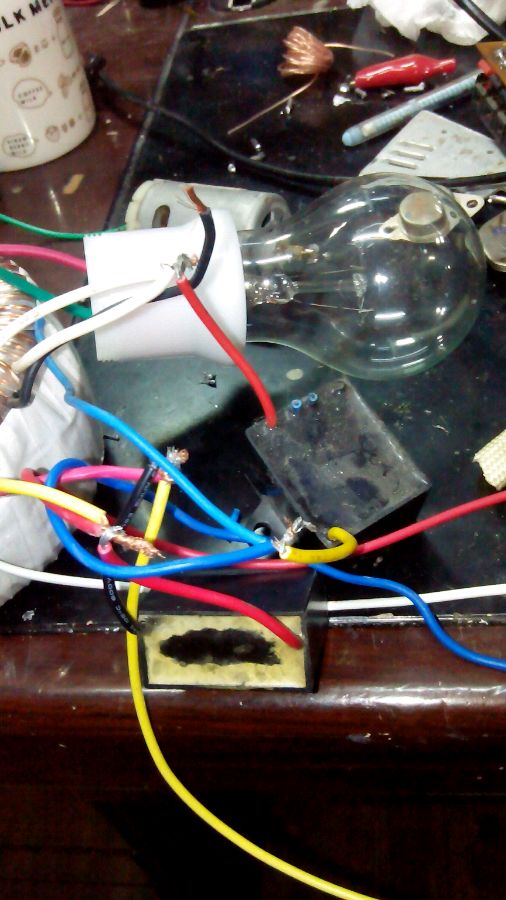

整个环形变压器发出巨大的滋滋声，因为输入频率过高，灯泡微微发亮，随后关闭电源，灯泡熄灭。

2014年07月23日 11点07分 14

level 13

Lieksa- 楼主

拿一支温度计，在头头那里沾上导热硅脂，用于测量三极管在通电前后的温度变化情况

2014年07月23日 11点07分 15

level 13

Lieksa- 楼主

通电前，示数37℃

2014年07月23日 11点07分 16

level 13

Lieksa- 楼主

通电约25s后，管子猛发热到110 ℃，卤煮已去取水壶 [不高兴]

2014年07月23日 11点07分 17

level 13

Lieksa- 楼主

请记下这时灯泡的亮度！这就是实验现象！

2014年07月23日 11点07分 18

level 13

Lieksa- 楼主

玩过TC的都知道，谐振往往影响着TC的成功与失败。TC的调节谐振有两个方法，调节打火器的放电，调节电容器。这种单管自激根本没有打火器 [黑线]

那么，电容器的猛烈插入能否提高整个电路的效率呢？这种电路相当于吧三极管直接短路了，电容器的猛烈插入能否改善这种现状呢？

2014年07月23日 12点07分 19

level 13

Lieksa- 楼主

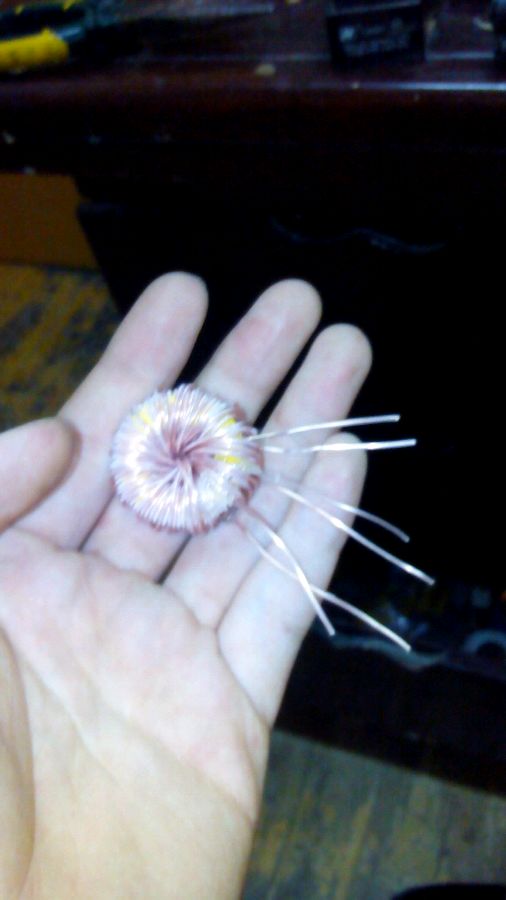

插一句题外话，今天做等离子扬声器的时候，绕了个GDT，我基友总是笑，他在笑什么，这个不能用么 [委屈]

2014年07月23日 12点07分 20

好大一菇凉

大哥~~~~不能用铁粉芯的~~~~~~~~~

2014年07月23日 12点07分

Lieksa-

回复好大一菇凉 :可以用环形磁铁块么

2014年07月23日 12点07分

好大一菇凉

回复 KYANG955 :当然不行~~~~要用铁氧体高频磁环

2014年07月23日 12点07分

Lieksa-

回复好大一菇凉 :关键是从哪找，最好是某些家电 [滑稽]

2014年07月23日 12点07分

level 13

Lieksa- 楼主

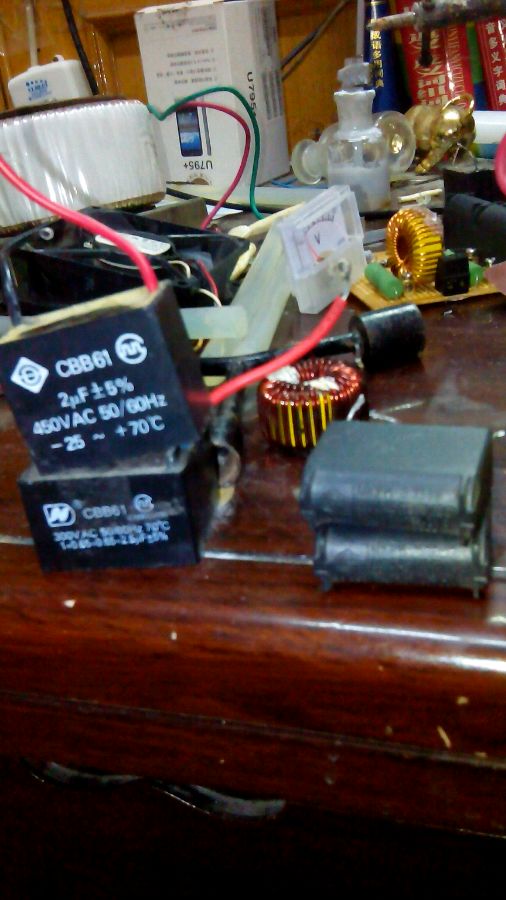

我们要试验一下电容器是否与整个电路的效率有关。为了可以调节谐振，我们需要把电容并联在初级线圈上。先用CBB61作为第一批实验

2014年07月23日 12点07分 21

level 13

Lieksa- 楼主

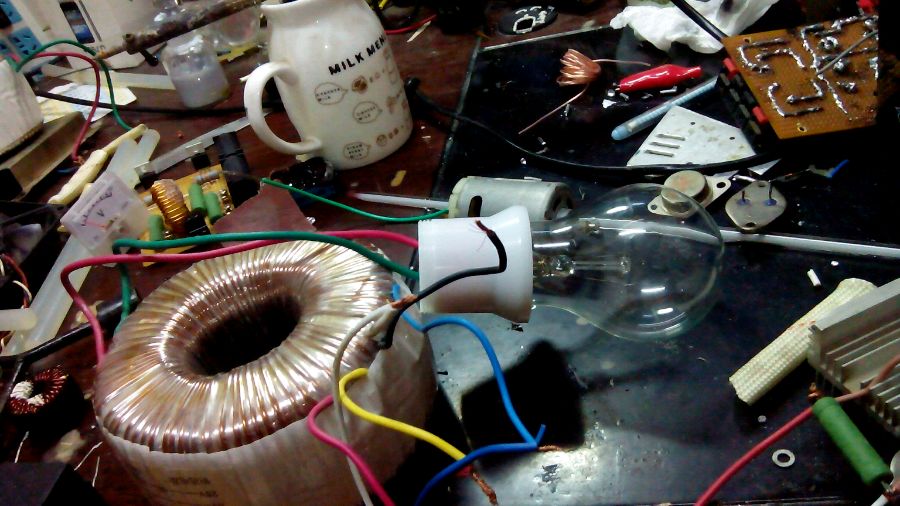

通电前，全景照

2014年07月23日 12点07分 22
