感谢aloneliu提供资源
还有用电镀胶带乱包一通的
上次用阿喨光剑时他也有建议我，可以好好来认真做一次搭配用的光剑剑柄，加上上次012自制的剑柄让我看了真的很心动，想想总有一天也要好好做一只可以看的。
和阿喨聊过，发现露天拍卖上有卖适合拿来做光剑柄的金属管，不过那时也还没打算真的要动手
毕竟要玩要摸的东西太多了，不知道要排到何年何月才会去做....想想一下子八年了真的也很会拖.....
既然这次要参加Pantoy十周年展，终於有个理由推动我来认真把它做好，不然没事还真不容易有动力做这玩意。
毕竟要展览，就该有个正式样子，在展场还是没剑柄或用电镀胶带实在太难看了....
於是下定决心去把金属管买回来，试著做看看。还好有用电钻打磨过金属的经验，不至於毫无头绪~
反正先把金属管切一切，磨出该有的边缘形状就对了，下面放HT的路克光剑柄和SS的黑武士光剑柄做比较
没有什麼专用工具，只有一把几百元的电钻，所以很容易就不小心磨歪刮到不该刮的地方.....把金属管弄得伤痕累累
然后旁边的洞不小心挖得太大，不过反正试做第一只嘛.....先不要求那麼正确了~
其实我本来对被我不小心刮得乱七八糟的金属管很丧气，是死马当活马医的试作心态让我继续下去
不过后来发现用砂纸一路从400磨到1500，就可以把刮痕磨掉重新恢复镜面般光亮，一时信心大增。没实际磨过真不敢相信磨到1500号砂纸就可以那麼光滑闪亮跟全新的一样。
第一件事，当然是拿阿喨光剑来试用，刚刚好可以插进去，本来以为就此一切顺利了....
结果没注意到后面的LED与电子元件，太粗了进不去
只好想办法把后面拆开来看，试试看把电路板旁边多余的部分磨掉，也把金属管壁磨薄让内部空间尽量变大
但.....很遗憾的，明明是在磨旁边电路板的部分，磨到快要能进得去时，LED突然就不会亮了......弄坏一只阿喨光剑.....
只能放弃....Orz (所以阿喨我要跟你补买这个电子零件和蓝光超亮SMD LED，剑刃还好好的就不用了)
那麼，只好给冷阴极管用了，不过不管是给哪种光剑用，我都计画要这样在侧面开一个洞牵电线出来，不要再从底下出来不好看
拿拆坏的阿喨光剑外包的热缩膜，剪一部分黏在里面来当剑柄里的黑色内部，并钻两个细孔
然后插入以前不小心弄断的冷阴极管超细铁丝
再剪断就变成光剑上的超小端子，照片拍不出来，剪断的铁丝是银色，但剪断的切面是红铜色，看起来效果超好的非常有端子真实感
为了让侧面挖的洞方便拉出电线，拿只免洗筷来削成这个形状装到剑柄下端里面
装进去以后就有个斜坡让电线直接歪出来，为了好看在免洗筷上贴了铝箔贴纸，另外旁边的那个剑柄固定套也是铝箔贴纸卷出来的，块状物是塑胶板加不锈钢板，以及列印的金手指电路端子
我是借用朋友这张光剑道具的照片来取得金手指端子面板的图样
用Photoshop转个角度
但因为我只有黑白雷射印表机，所以还要改成黑白，并拉高对比变成纯黑纯白色
然后列印出2mm*8mm的大小，再用颜色接近的金色模型漆涂在纸上，等漆乾了再贴到长方块上，看起来就跟HT的差不多了
下面的黑色雨刷条也是用热缩管，自己剪裁黏贴上去，实在太小了很不好做，有点歪歪扭扭的，其实应该要像HT的一样雨刷条末端要有一颗银色螺丝，但这实在太小了，去切热缩膜一定会弄得稀巴烂也弄不好，就放弃不弄了，反正四部曲路克光剑的雨刷条上就是这样整条很乾净的什麼都没有。
(HT是作五部曲路克光剑，和四部曲的极像不易分辨，四部曲的金手指部位不是金手指是一排透明圆形透镜)
底部也是铝箔贴纸把里面的免洗筷盖起来，D环的固定扣也只是铝箔贴纸一张
D环是从坏掉的德军人偶Y带上拆下来的，有点太大但也不管了
D环固定扣上面伪装螺丝的两颗圆圆的痕迹，是拿自动铅笔把笔心拿掉，用自动铅笔的笔头用力压出来的，1mm粗自动铅笔的笔头痕迹拍起来变这麼大，就知道这剑柄实际上有多小....

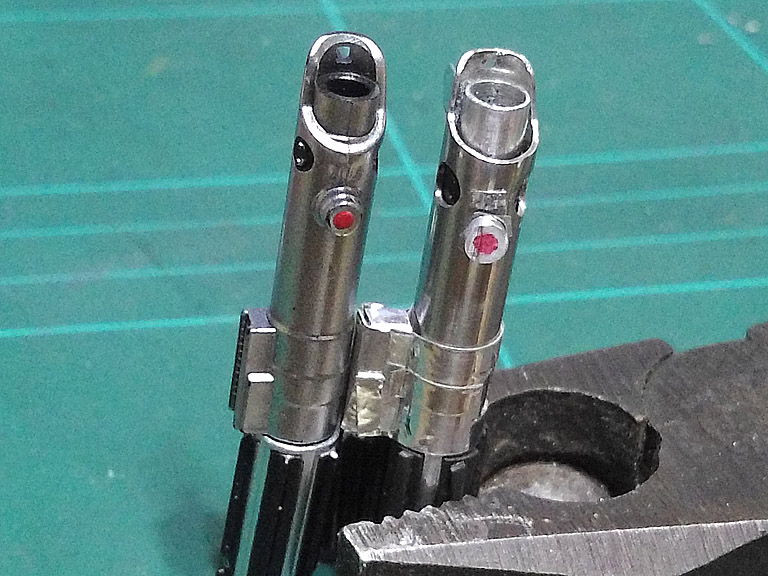

红色按钮我又是拿铝线来切削，按钮旁的两小片银色零件也是铝箔贴纸，上面一样是用自动铅笔的笔头压出圆圈的痕迹假装螺丝
很难拍得清楚那小零件上的圆型压痕，现场看比较容易看清楚
虽然是铝箔贴纸，但是放大看还是有点烂烂的不像金属....Orz
固定套上的长方形我做得太厚，不锈钢板只能遮一半，但懒得改了~
反正不注意看也不觉得那长方体有什麼太奇怪....
把铝箔贴纸和红按钮的铝棒都视为金属的话，这外观可以称得上是全金属了(雨刷当然不算~)
上面那两根用铝箔贴纸作的夹子，之后有再修剪得更好看一点，拍照时只是剪个大概样子

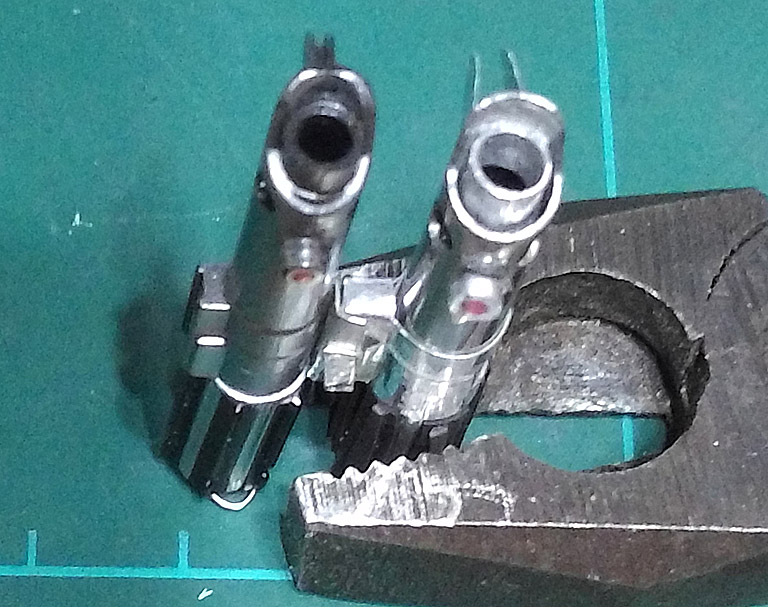

右边自制的可以看见金属管内的黑色热缩膜
因为太小不好做，很多零件的大小尺寸都不完全和HT一样，反正如果不放这麼大看，其实很OK了....
影片开始可以看的见里面用免洗筷做出的斜坡，把固定套套上去，转个方向就看不到拉出电线用的洞，可以当一般剑柄挂腰带了，虽然这不应该能这样转，但五部曲的那块长方体的位置实在很碍事讨厌，能转走最好
示范怎麼把冷阴极管的电线插进去并从旁边伸出来，当然日后也可以再把剑刃与电线拉出来，恢复成可以挂在腰间的剑柄
拉出来以后插上袖子里的杜邦接头，接好之后一起藏进袖子里就几乎看不见了
拿起来点亮的模样就保留到展览当天再公开了，接下来还要做黑武士的金属剑柄，不知道来不来的及做好....◆◆
