【道具教程】教你如何用PVC板制作变形版新月玫瑰
cos道具吧
全部回复
仅看楼主
level 9
黑之乌鸦w 楼主
1楼RUBY镇楼
首先，为了保证大家能方便浏览教程，所以在没有发完教程之前，大家请不要插楼，看见插楼的直接删了。楼主技术有限，无法做到像动画里面能还原百分之100的变形，变形不是机械变形- - 是手动变形的，恩，希望大家能理解。教程图片略多，不懂的地方或者有缺点的地方请指出，大家互相学习[呵呵]。
2014年07月08日 12点07分 1
level 9
黑之乌鸦w 楼主
2014年07月08日 13点07分 3
Sessoko
回复 不会卖萌的猫 :链接挂了
2014年08月15日 08点08分
Sessoko
回复 不会卖萌的猫 :恩
2014年08月15日 08点08分
☞一夜一☜
回复 不会卖萌的猫 :我也想要[太开心][太开心]
2014年10月08日 23点10分
我说一我爱你
我也想要图纸，楼主一定要答应啊
2014年11月07日 00点11分
level 9
黑之乌鸦w 楼主
2014年07月08日 13点07分 4
mamawly
楼楼，这里求价~W_W~~W_W~
2014年12月08日 14点12分
且萌且猥琐
回复 mamawly :楼主已经弃坑了(┳＿┳)...
2014年12月08日 15点12分
mamawly
回复 且萌且猥琐 :纳尼T^T
2014年12月08日 15点12分
level 9
黑之乌鸦w 楼主

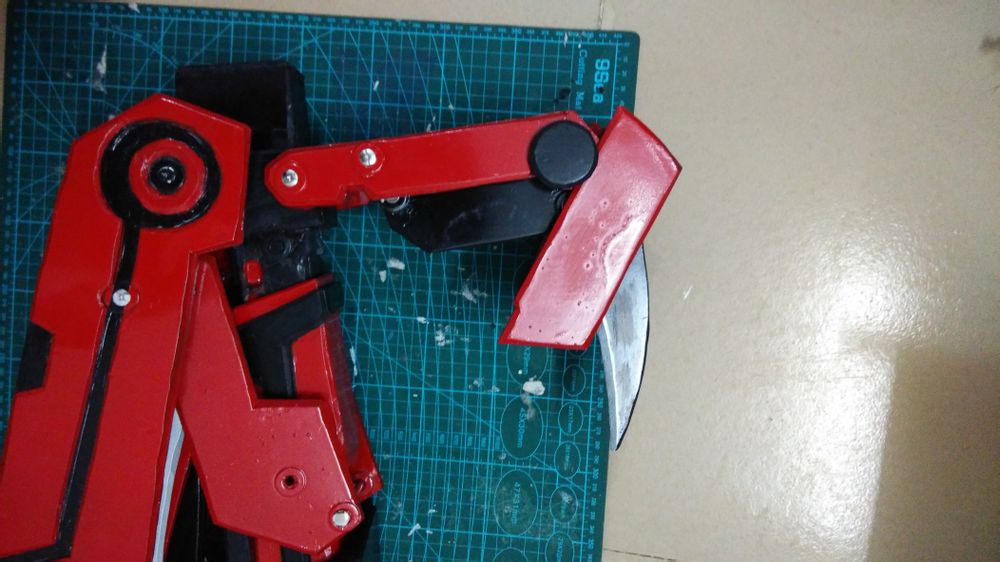

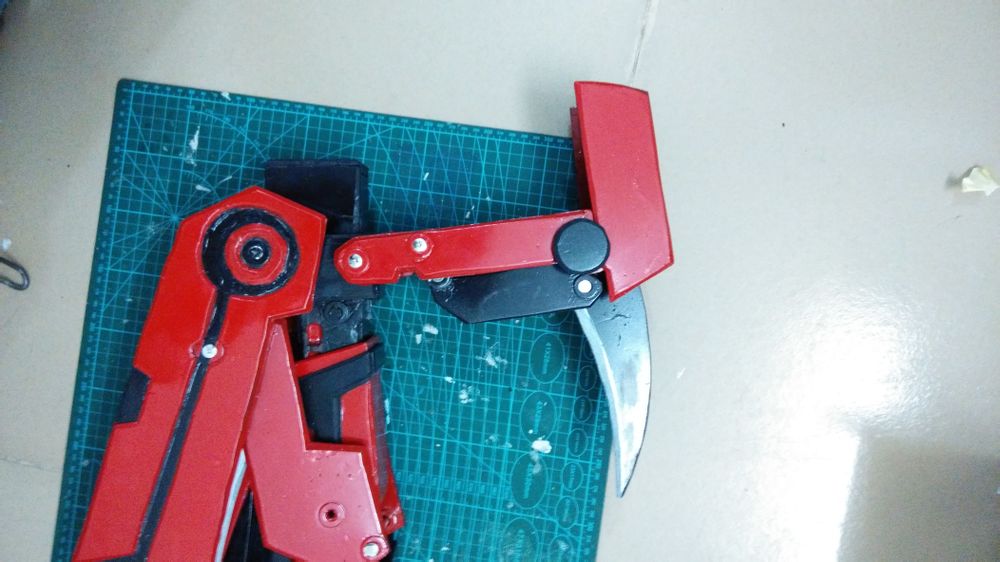

最后镰刀形态
2014年07月08日 13点07分 5
贴吧用户_0VAaRWe
好棒。。
2014年09月23日 07点09分
节操哥的节操呢
求楼主。弱弱的问下，刀刃打开怎么固定啊。
2014年10月25日 10点10分
user1926
回复
�ڲٸ��Ľڲ���
:刀刃固定这里是个硬伤~~~
2015年02月12日 09点02分
节操哥的节操呢
回复 裏世界M :已经自己琢磨岀来了
2015年02月12日 09点02分
level 9
黑之乌鸦w 楼主
准备的制作材料：
1：PVC板 5MM 和 3MM
2：不锈钢子母钉 直径大概8M 长度若干

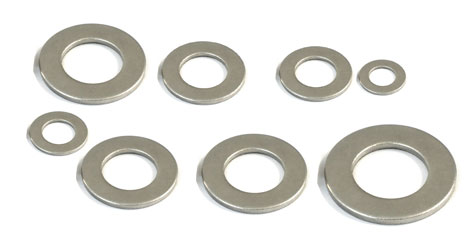

3：垫片 配合子母钉用的直径不要太大
4：PVC管 20MM 和 25MM 或者 收缩杆
5：一根筷子 没错是金属制的筷子
关于制作工具就不说了大家都懂的。
PVC板
子母钉
垫片
收缩杆 没错 就是拖把用的
PVC管
2014年07月08日 13点07分 7
貓咪Nana
等等…直径8m？
2014年07月23日 00点07分
黑之乌鸦w
回复 貓咪Nana :是8mm
2014年07月23日 01点07分
黑之乌鸦w
回复 zyh36b :后面会更新的
2014年07月23日 01点07分
黑之乌鸦w
回复 不会卖萌的猫 : 一片完整pvc板的 2分之一吧
2014年08月11日 13点08分
level 9
黑之乌鸦w 楼主

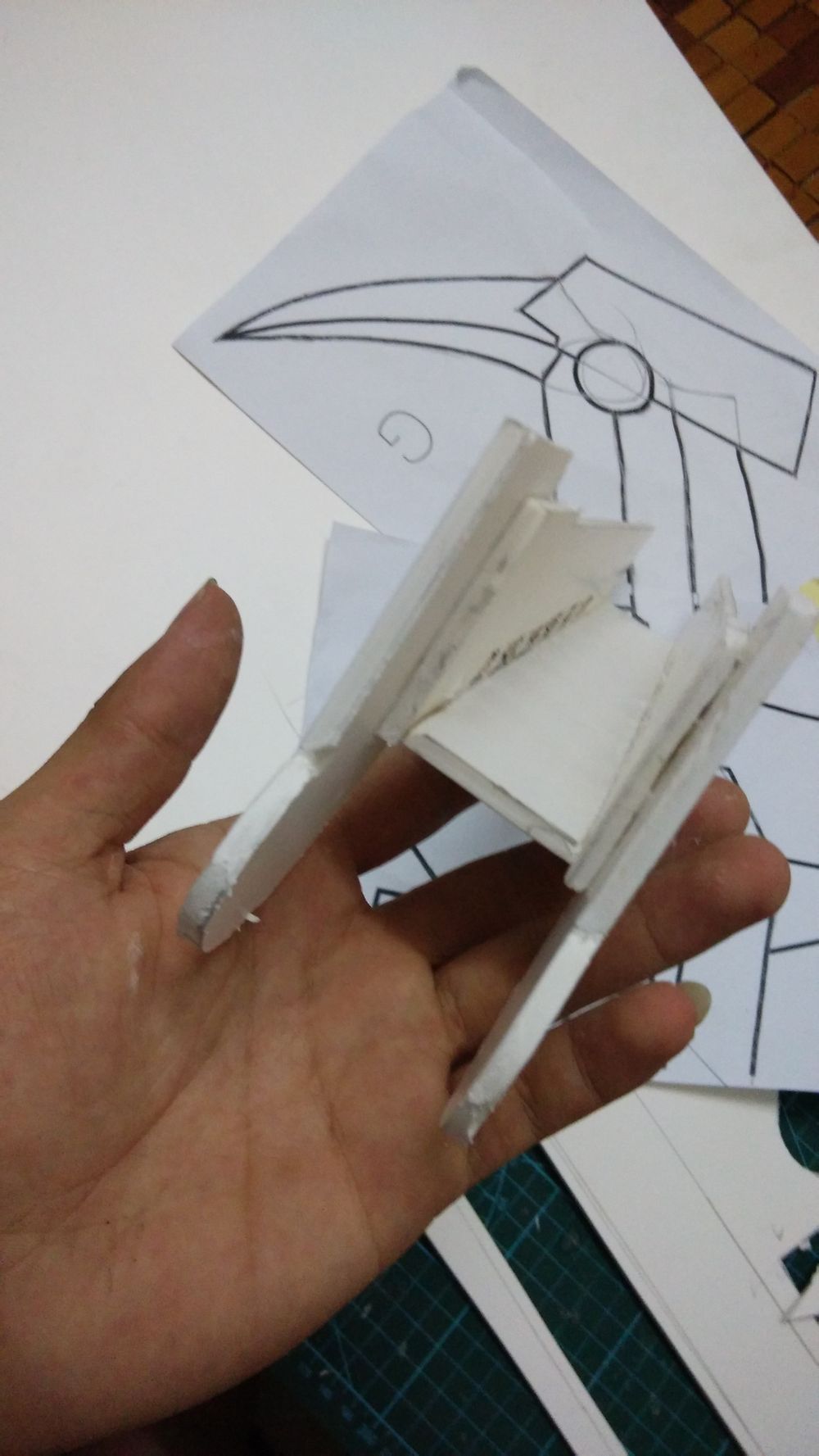

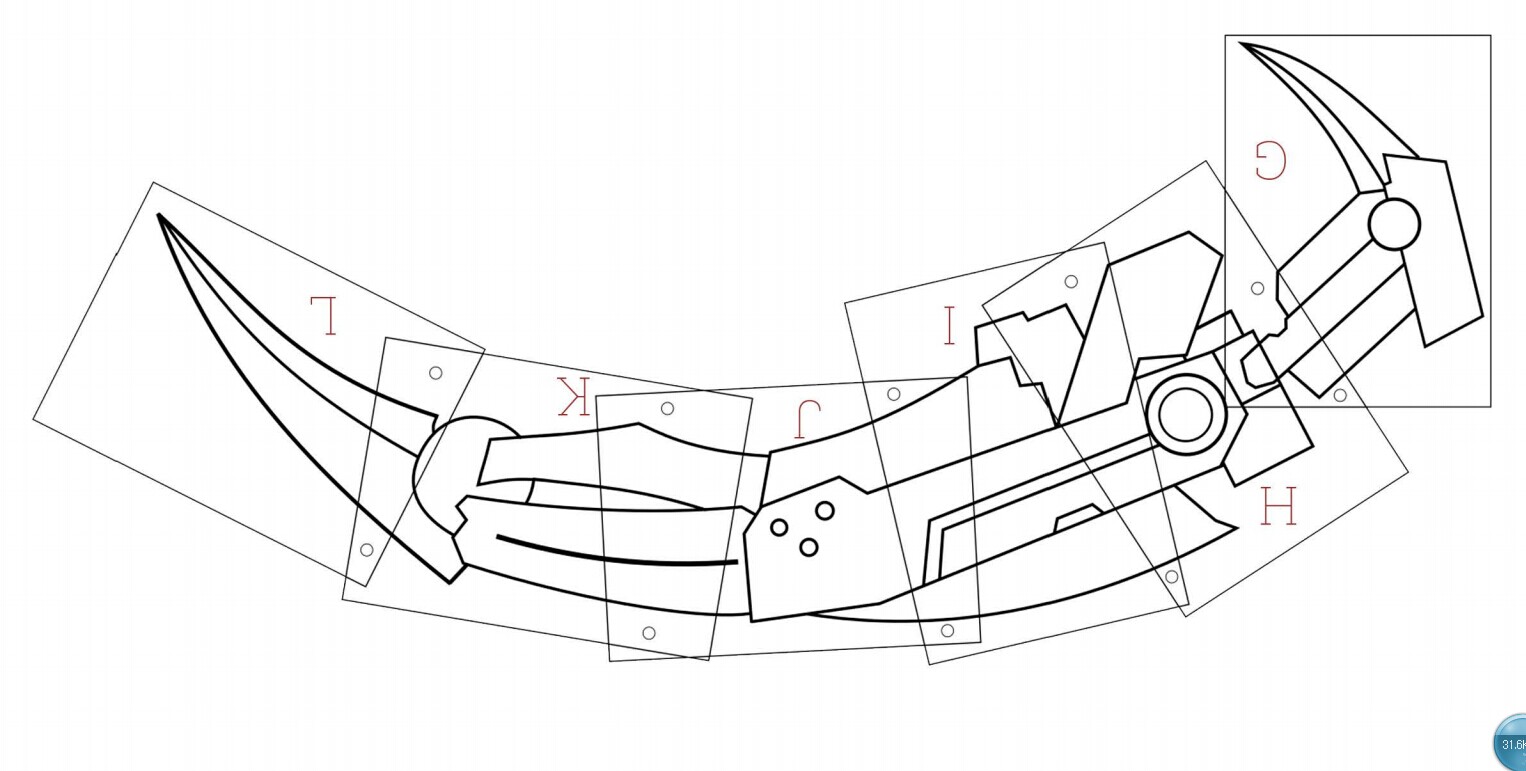

把A4打印好的图纸一一拼起来。
2014年07月08日 14点07分 8
次月桑🌙🌙🌙
[无效] 大角虫求图纸！
2014年07月19日 11点07分
葭尧活在梦里◎
楼主的喵233
2014年08月23日 09点08分
氺菥丫丫
喵星人！
2014年08月28日 08点08分
推车的猫
http://pan.baidu.com/s/1ntLr7AT
2014年09月26日 13点09分
level 9
黑之乌鸦w 楼主
首先我们要知道变形的原理，把下面两个图纸拼起来，用电脑显示的话就这样。
2014年07月08日 15点07分 12
Lin小呆
LZ有A4的矢量图发我一个吗？
2014年08月28日 07点08分
推车的猫
回复 Lin小呆 :[无效] http://pan.baidu.com/s/1ntLr7AT
2014年09月26日 13点09分
绝望老果
网址打开，文件不在了
2016年08月01日 06点08分
level 9
黑之乌鸦w 楼主

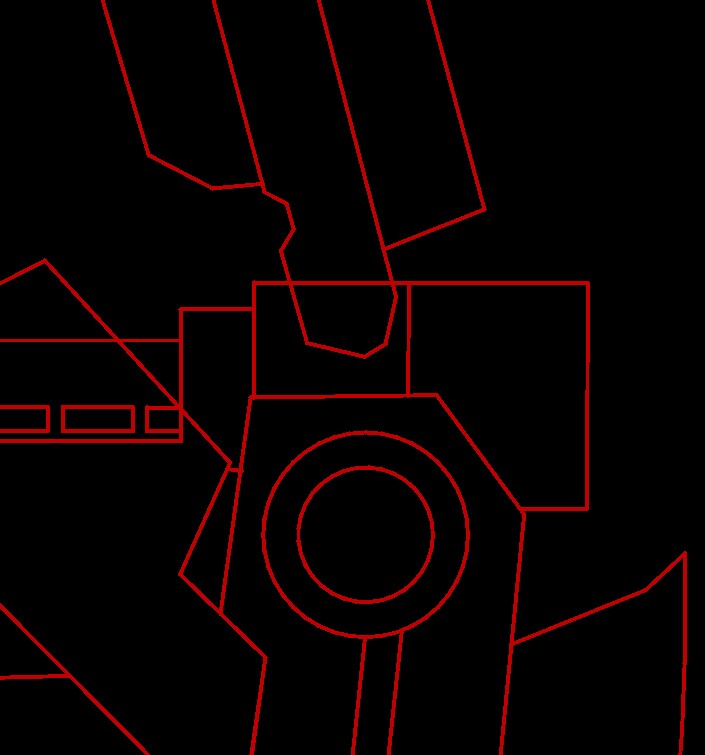

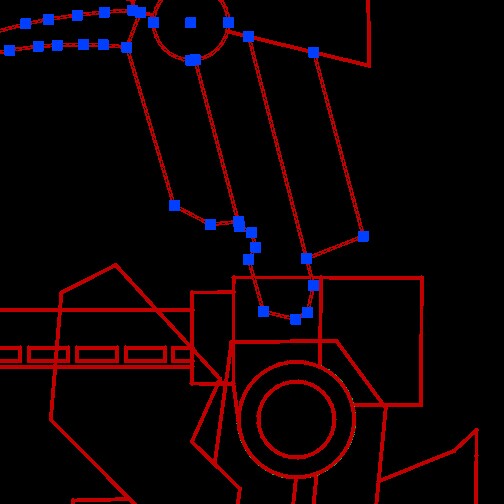

镰刀的刀身 旋转之前和旋转之后
2014年07月08日 15点07分 13
樱恋and蔷薇
求这个版本图纸源文件啊……连接上那个根本看不懂
2014年08月16日 02点08分
level 9
黑之乌鸦w 楼主
由此，我们大概了解，挡住的部分大概的形状是这样的，那么我们首先要做这个东西出来。
2014年07月08日 15点07分 14
黑之乌鸦w
回复 不会卖萌的猫 :你能不能好好的把教程多看几遍
2014年08月13日 11点08分
level 9
黑之乌鸦w 楼主

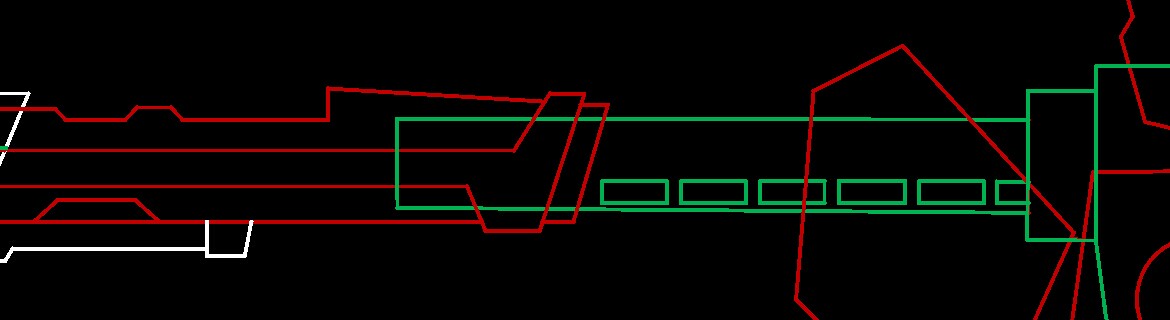

那么关于收缩部分，枪头前面的部位收缩回来的位置大概就是红色和绿色之间的部分，也就是那根白色粗线的位置就不能再收缩了。
2014年07月08日 15点07分 15
生活君♋
回复 鬼灯冰月 :目测是CAD或CAXA电子图板
2014年08月04日 07点08分
level 9
黑之乌鸦w 楼主
那么枪身的部分和前面的部分他们两个收缩的位置大概就在橙色的线的位置，那么就不能在收缩了，超出了收缩范围我想大家应该了解，变形的原理就不会合理的成立。
2014年07月08日 15点07分 16
level 9
黑之乌鸦w 楼主
暂时更新到这，明天晚上继续 。不许插楼，可以在楼中楼回复，一旦发现插楼的直接删掉。谢谢大家合作[呵呵]
2014年07月08日 16点07分 18
乔见你爱上恩
楼楼好赞！！！等放假回家一定要试试，有问题问楼楼还望不烦…！！
2014年07月09日 06点07分
Lanan_V_F
大触请接受我的膝盖！还有@Empty_PP 亲爱的快来学啊！
2014年07月14日 08点07分
level 9
黑之乌鸦w 楼主

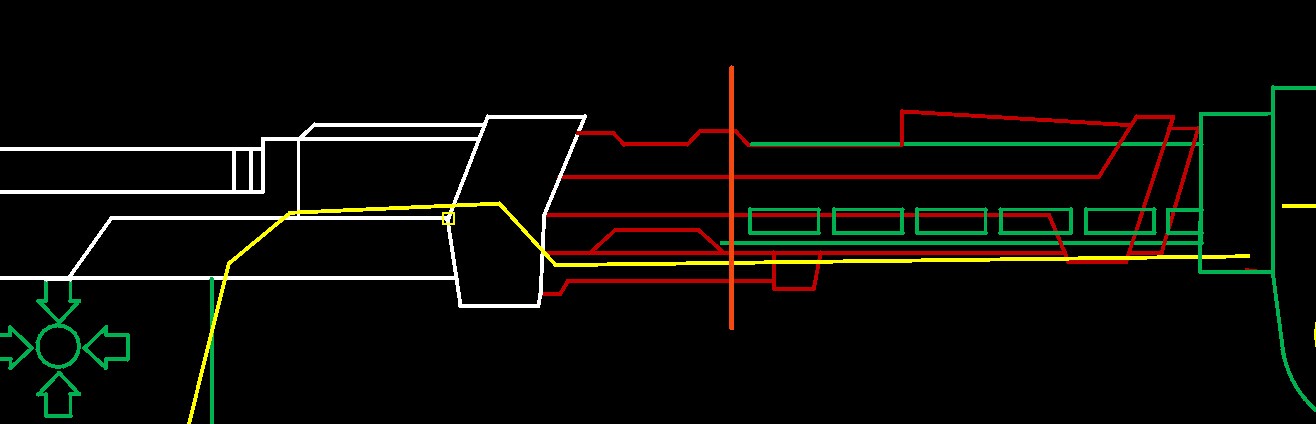

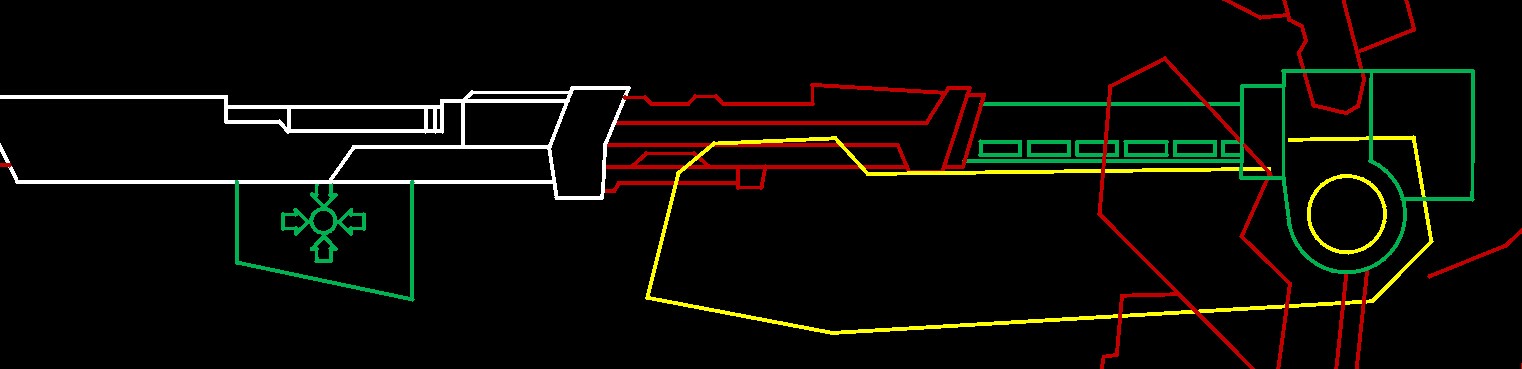

那么关于下图，我们要怎么知道伸缩杆被挡住的部分呢？很简单：
首先，我们收回去的成为枪形态的时候，我们内部长度不要超过下图的黄线，我们以这个黄线为基准，红色和绿色的收缩杆最长就到黄线的位置就对了，因为黄线之后是枪膛的位置。
然后再图纸上增加收缩杆的长度：
然后再恢复伸张状态，我们就开始动手制作绿色部分的收缩杆了。
2014年07月09日 12点07分 19
讲道理单相思✨
不好意思，图纸的云盘链接失效了，可以再发一下么
2016年08月28日 00点08分
level 9
黑之乌鸦w 楼主
接下来大家应该清楚这个部位是哪个部位，这个就不用多说了。
2014年07月09日 12点07分 20
借纸梦
第三张是什么部位真没看出来_(:_」∠)_求告知
2014年07月13日 12点07分
借纸梦
回复 虎ぁ魄 :是吗_(:_」∠)_没注意
2014年07月13日 13点07分
猫妖小井
求问这个宽度大约多宽？
2015年06月24日 05点06分
level 9
黑之乌鸦w 楼主

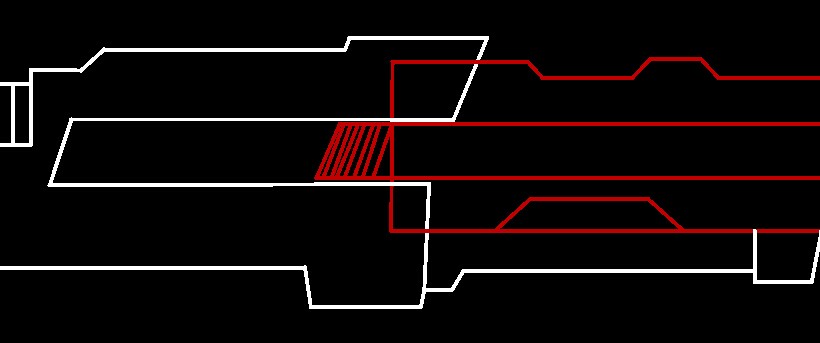

那么我们接下来做枪身和红色的伸缩杆
我们忽视了外部图案，白色枪身，我们用2片5MM的PVC板粘合，
外部5MM的PVC板我们开一个如下图的白色槽口，
内部5MM的PVC板虽然是开槽口，但是我们切成如下图白色的形状
2片粘合之后，白色线是代表外部，绿色线是代表红色收缩杆的轨道。
然后收缩的时候，红色的收缩杆的卡快就往左移动，伸展的时候红色收缩杆的卡快就往右移动。

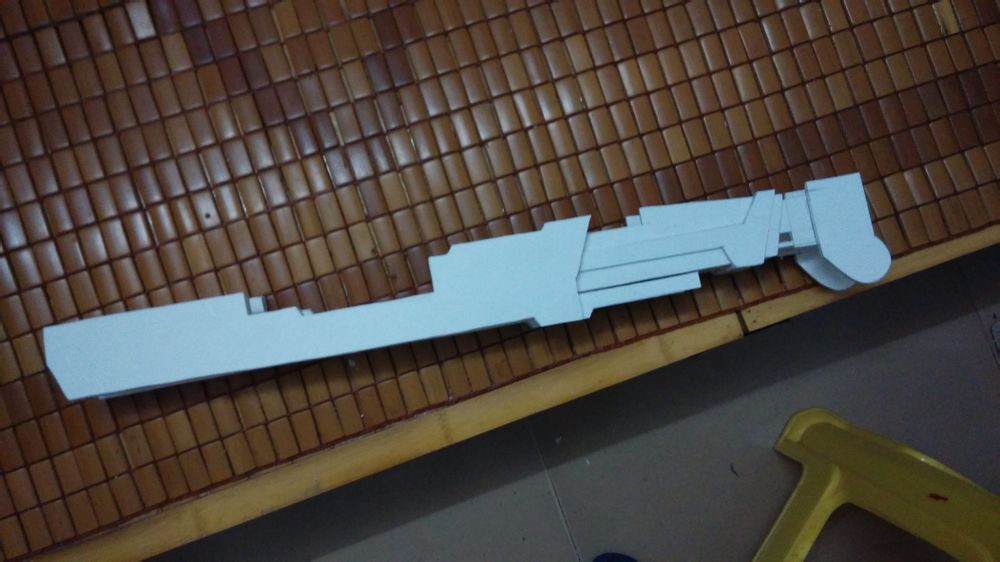

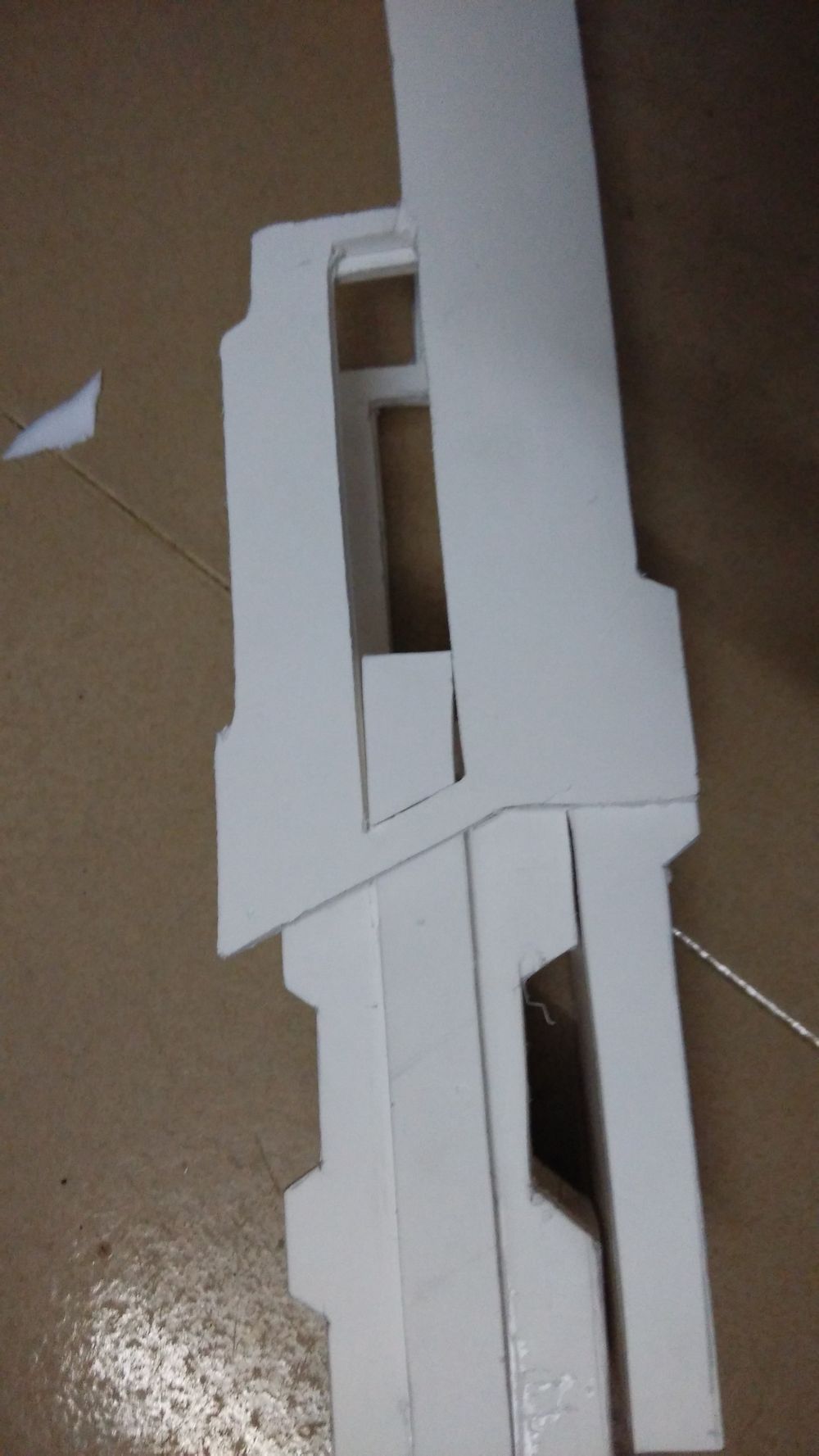

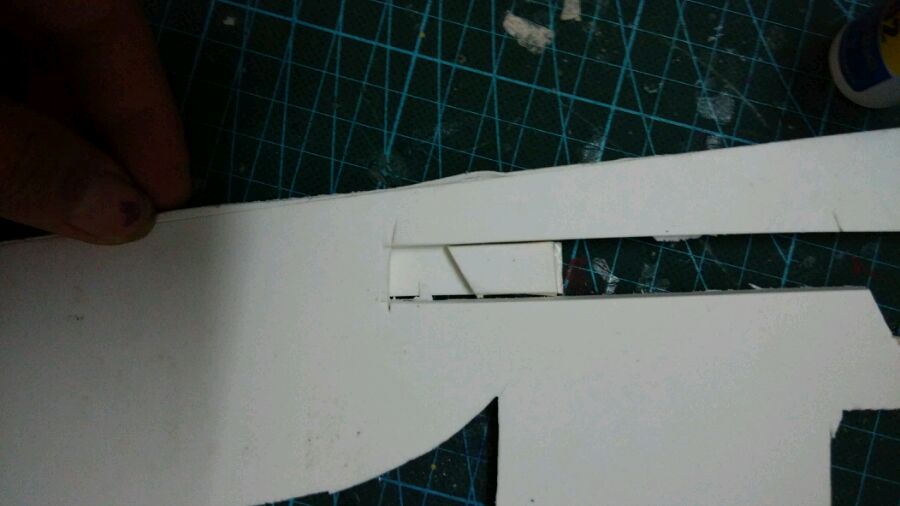

实物图如下。
2014年07月09日 12点07分 21
level 9
黑之乌鸦w 楼主
下图是红色收缩杆和白色枪身
2014年07月09日 13点07分 22
level 9
黑之乌鸦w 楼主
关于卡块位置怎么做？看下图
2014年07月09日 13点07分 23
kk静yy
卧槽！太赞\(≥▽≤)/
2014年07月13日 05点07分
level 9
黑之乌鸦w 楼主

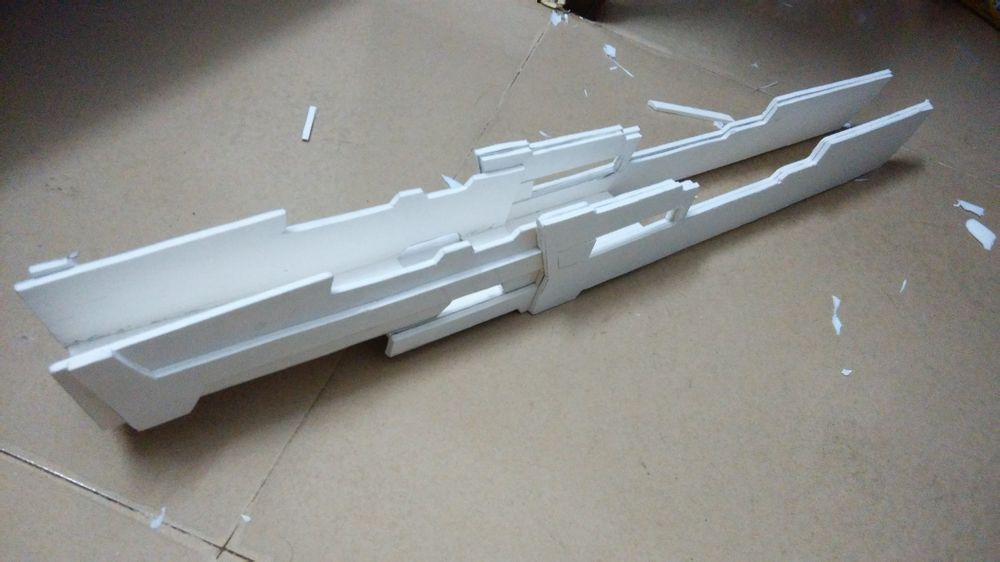

接下来把3个部分组合起来，下图是收缩和伸展的对比。
2014年07月09日 13点07分 24
level 9
黑之乌鸦w 楼主
那么关于红色和绿色收缩杆怎么固定上去的呢？
我们在红色收缩杆和绿色收缩杆交界处做两块卡块。
然后绿色底下的部分开两个槽口。
那么把槽口放入卡快中，再用一小块PVC板封住，这里粘的时候要万分注意，千万千万不要把两个部位粘在一起了，要不然就呵呵了。
2014年07月09日 13点07分 25
☜孑A孓☞
楼楼..全是pvc的话会不会很容易断..呀？还是说里面已经镶嵌好铁丝了..？
2014年07月10日 10点07分
黑之乌鸦w
回复 石墨_粘土 :只要不要学熊孩子就不会断
2014年07月10日 11点07分
level 9
黑之乌鸦w 楼主
喔艹，突然断网了，教程暂时到这。不准插楼喔
2014年07月09日 14点07分 26
冰淇淋家的海鲜
简直吊。。完全看不懂图m(_ _)m【果然没有触的天分】【(✿✪‿✪｡)ﾉ 那么吊给我打折咯~
2014年07月10日 08点07分
黑之乌鸦w
回复 冰淇淋家的海鲜 :才不会给你打折[滑稽] 我还想加价呢！马丹 这样卖给你我太吃亏了
2014年07月10日 11点07分
冰淇淋家的海鲜
回复 黑之乌鸦w :没有爱了！
2014年07月11日 04点07分
qwepoi1232009
[狂汗]我果然成不了大触。。。
2014年07月15日 11点07分
