大家好，我是磨具哥。这也是网上的一些朋友这么称呼的。下面说说雷神G150TB TC TH整个散热系统。
图片来自：雨加雪lihao1的百度相册
图片来自：雨加雪lihao1的百度相册
通过这两张图，我们可以清楚看到这款模具的笔记本散热和硬件分布位置。涡轮增压风扇只给CPU和显卡降温，南桥没有散热装置。cpu也是离风扇最远的一个。最奇葩的设计者居然还在南桥上面放着一块机械硬盘。虽然南桥芯片是耐高温的，据说可以飙到120度，但是硬盘和主板可就不行啦。我们可是试想一下，如果当初的设计人员能把风扇和硬盘换个位置，风扇下面加上散热片。这样南桥温度解决啦，同时cpu离风扇近啦。可以想象到这款游戏本的温度那是相当的可观。既然设计已成这样，那么有兴趣的机友也只能在南桥这里做些改造啦。网上也有很多改造的例子，也有很多晒图的。下面的图是南桥散热器成品！

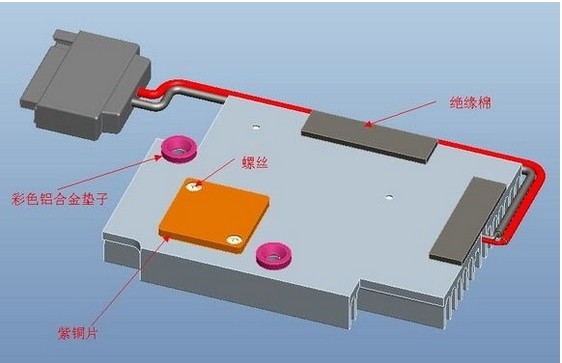

3D效果图
图片来自：雨加雪lihao1的百度相册
图片来自：雨加雪lihao1的百度相册
实物拍摄图
图片来自：雨加雪lihao1的百度相册
图片来自：雨加雪lihao1的百度相册
配件图
图片来自：雨加雪lihao1的百度相册

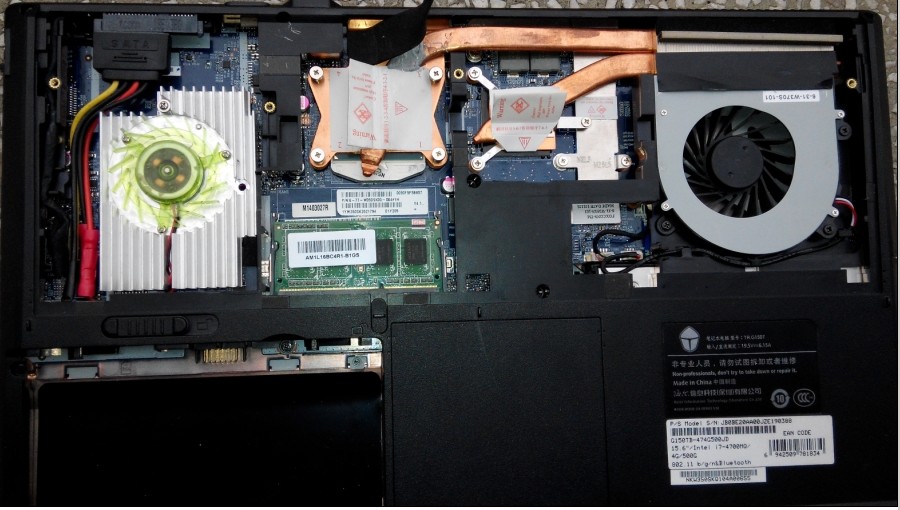

下面是安装南桥散热器的图
图片来自：雨加雪lihao1的百度相册
下面是加热管，可以辅助cpu降温。
图片来自：雨加雪lihao1的百度相册
图片来自：雨加雪lihao1的百度相册
下面是装机后，室温15左右，加散热底座AIDA64实测温度
第一张：刚开机的温度
图片来自：雨加雪lihao1的百度相册
第二张;开机半小时的温度
图片来自：雨加雪lihao1的百度相册
第三张：开机一个小时后的温度
图片来自：雨加雪lihao1的百度相册
晒图完毕，希望机友来讨论，有问题可以私聊QQ908747820
2014年06月25日 12点06分
1
图片来自：雨加雪lihao1的百度相册图片来自：雨加雪lihao1的百度相册通过这两张图，我们可以清楚看到这款模具的笔记本散热和硬件分布位置。涡轮增压风扇只给CPU和显卡降温，南桥没有散热装置。cpu也是离风扇最远的一个。最奇葩的设计者居然还在南桥上面放着一块机械硬盘。虽然南桥芯片是耐高温的，据说可以飙到120度，但是硬盘和主板可就不行啦。我们可是试想一下，如果当初的设计人员能把风扇和硬盘换个位置，风扇下面加上散热片。这样南桥温度解决啦，同时cpu离风扇近啦。可以想象到这款游戏本的温度那是相当的可观。既然设计已成这样，那么有兴趣的机友也只能在南桥这里做些改造啦。网上也有很多改造的例子，也有很多晒图的。下面的图是南桥散热器成品！
3D效果图
图片来自：雨加雪lihao1的百度相册图片来自：雨加雪lihao1的百度相册实物拍摄图
图片来自：雨加雪lihao1的百度相册图片来自：雨加雪lihao1的百度相册配件图
图片来自：雨加雪lihao1的百度相册下面是安装南桥散热器的图
图片来自：雨加雪lihao1的百度相册下面是加热管，可以辅助cpu降温。
图片来自：雨加雪lihao1的百度相册图片来自：雨加雪lihao1的百度相册下面是装机后，室温15左右，加散热底座AIDA64实测温度
第一张：刚开机的温度
图片来自：雨加雪lihao1的百度相册第二张;开机半小时的温度
图片来自：雨加雪lihao1的百度相册第三张：开机一个小时后的温度
图片来自：雨加雪lihao1的百度相册晒图完毕，希望机友来讨论，有问题可以私聊QQ908747820
![[疑问]](/static/emoticons/u7591u95ee.png)
![[汗]](/static/emoticons/u6c57.png)
放南桥的话还能改装吗？
