【求助】关于改制调温电烙铁
电子制作吧
全部回复
仅看楼主
level 11
红警大战33 楼主
前两天在本吧看到有人发表关于电烙铁调温的帖子，为了更方便的使用，于是想把自己的也改一下，不幸的是前天手机坏了，保存在手机的图片资料连同SD卡一同破碎了。求热心的吧友给张电路图并指导下，谢谢！

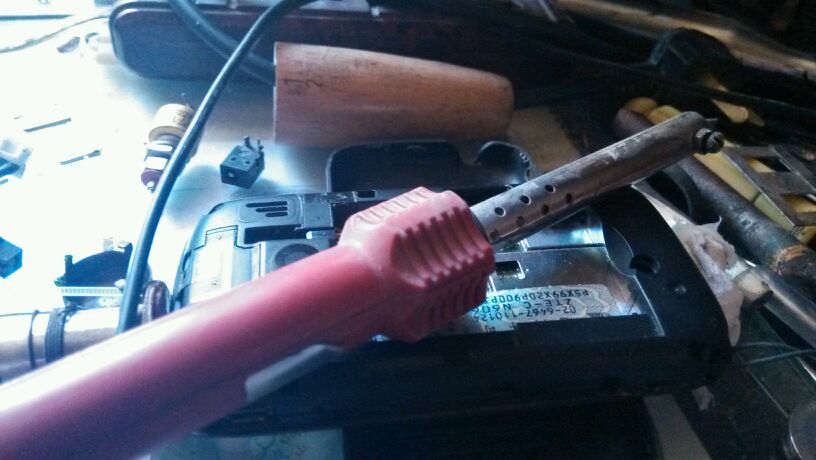

下图是需要改进的电烙铁。
已经找到了IN5408二极管3个，这个电烙铁是220v100W的，使用时温度很高需要经常拔插销，很麻烦，而且烙铁头和焊锡在高温条件下很容易氧化。
2014年06月12日 09点06分 1
level 11
红警大战33 楼主
2014年06月12日 09点06分 2
level 15
电路电器
串联个可控硅调功器即可。
2014年06月12日 09点06分 3
level 11
红警大战33 楼主
这个可以吗？＠ 电路电器
2014年06月12日 09点06分 5
level 15
电路电器
图片来自：电路电器的百度相册
按着这个电路做，‘ld换成插座。
2014年06月12日 10点06分 6
红警大战33
看起来很好做 ，只是晶闸管现在不在。。。有没有使用IN5408的电路？[笑眼]
2014年06月12日 10点06分
电路电器
回复 红警大战33 :串联二极管不适用，原因是电压变化幅度太大，连续使用时烙铁的温度上不去。。。。。
2014年06月12日 10点06分
红警大战33
回复 电路电器 :好吧，只有等我把晶闸管拿回来再做这个调功器了，谢谢师傅！现在只有用那个35W的了，也不好用，温度降太快。[汗]
2014年06月12日 10点06分
level 11
红警大战33 楼主
温度降太快，适合焊贴片。
2014年06月12日 10点06分 7
level 11
红警大战33 楼主
2014年06月12日 10点06分 8
level 15
电路电器
https://tieba.baidu.com/p/1362693781
这个帖子的4楼是个多用电源，其中就有一个调功器，平时给烙铁用，修电机用它给电机的绕组低压加热，（7.5kw以下电机）可控硅用的是41a的。
2014年06月12日 10点06分 9
红警大战33
此帖早已收藏了，41A的可控硅应该很大了吧，我只有800V5A的，可以吗？[啊]
2014年06月12日 10点06分
红警大战33
回复 红警大战33 :是原来调速电动机控制装置的可控硅。
2014年06月12日 10点06分
电路电器
回复 红警大战33 :5a给烙铁用足够了【加散热片】
2014年06月12日 10点06分
电路电器
回复 红警大战33 :需要 【双向可控硅】
2014年06月12日 10点06分
level 12
长寿的小青蛙🐒
好像拿个老式调光台灯上的调压器可以，不过恒温烙铁也不是很贵
2014年06月12日 12点06分 10
红警大战33
那个是电位器吧。
2014年06月12日 16点06分
长寿的小青蛙🐒
回复 红警大战33 ：不是
2014年06月14日 14点06分
level 9
dongcengce
[呵呵]
2014年06月12日 12点06分 11
红警大战33
你有什么好的建议吗？
2014年06月12日 16点06分
level 7
yang34283894
串2极管和微动开关，用的时候开关接通，不用的时候断开。要求高的话直接上白菜白光烙铁升温快自动控温，也不贵
2014年06月13日 06点06分 12
红警大战33
谢谢，还是做一个调功器吧。
2014年06月14日 08点06分
红警大战33
如果要串二极管，分正反吗？
2014年06月15日 01点06分
yang34283894
不用
2014年06月15日 05点06分
红警大战33
回复 yang34283894 :谢谢。
2014年06月15日 05点06分
level 11
红警大战33 楼主
有了好东西，不再麻烦！
2014年06月15日 05点06分 13
胆大心方可寡人5
这里面就一个二极管，跟电热毯开关一个样的。
2014年06月15日 06点06分
红警大战33
回复 於陵老安 :好眼力！这就是一个电热毯开关。
2014年06月15日 06点06分
benchi98526
回复 红警大战33 :怎么觉得那么的不靠谱！
2014年06月19日 07点06分
红警大战33
回复 benchi98526 :感觉归感觉，事实还是靠谱的。
2014年06月20日 02点06分
