关于discrete PWM generator的问题
simulink吧
全部回复
仅看楼主
level 1
yuifreedom 楼主
discrete PWM generator
这个器件在Matlab2014版本中好像没有了啊
这个器件可以用什么来代替啊
在下面图中该怎么搭建
求大神解答啊！
2014年06月07日 13点06分 1
level 1
冬灵秀
同问 求大神指教
2015年01月21日 14点01分 2
level 2
jane_Li_NO1
请问此问题有答案了没？
2015年03月05日 04点03分 3
赤子心赤子心
可以自己搭
2015年03月06日 01点03分
jane_Li_NO1
回复
�����ij�����
:不只这一个器件，还有很多器件2014版本没有开放。比如直流源就没有，不可能每种都自己搭建吧。暂时放弃2014中，返回使用2010.
2015年03月23日 02点03分
赤子心赤子心
@jane_Li_NO1 那是你安装的问题，直流源是有的，还增加了很多器件，比如多电平的pwm generator
2015年03月23日 06点03分
level 1
20111420018620
已解决，现分享一下经验
2017年02月23日 13点02分 4
level 1
20111420018620

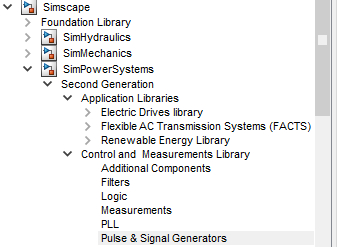

如上图，插入PWM Generator(2-level)模块
2017年02月23日 13点02分 5
20111420018620
我使用的matlab 2013b版本，感觉2014版本也是这个思路吧
2017年02月23日 13点02分
287786060
感谢层主，很关键
2020年06月03日 06点06分
level 1
20111420018620

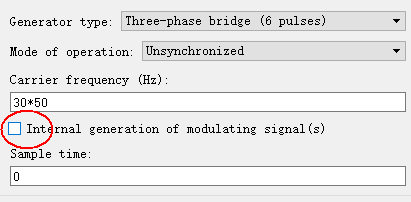

双击模块，然后在选项框前打钩，然后选择OK或Apply,就会发现可以添加调制深度，基波频率等，图标也会改变
2017年02月23日 13点02分 6
是砹啊
古人的智慧[泪]
2025年10月05日 13点10分
20111420018620
要产生6脉冲的话，必须要选（2-level）模块
2017年02月23日 13点02分
墨叶默哀
你好，请问基于MATLAB的直流调速系统中也需要两个Discrete PWM Generator，可是没有这个PWM，也能用2 level代替吗？
2018年05月02日 13点05分
all-all
载波频率在哪设置呢
2018年08月14日 03点08分
