开源3D打印机控制板Teensylu详解

Teensylu是基于Sanguinololu发展而来的板子，搭载的芯片由ATmega644P换成了Atmel AT90USB1286 MCU。主板集成USB驱动，无需使用FTDI
USB UART。所有的通孔电阻和电容换成0805封装组件。类似于Sanguinololu ，Teensylu支持I2C，SPI，UART和ADC引脚。下面以Sprinter 固件为例1. 下载arduino IDE 0023，http://arduino.cc/en/Main/Software2. 下载teensyduino 数据库，http://pjrc.com/teensy/td_download.html 安装时选择全部安装3. 使用LUFA CDC 引导装载程序时，需要在arduino/hardware/teensy/boards.txt文件下添加下列代码teensylu.name=Teensyluteensylu.upload.protocol=avr109teensylu.upload.maximum_size=122880teensylu.upload.speed=115200teensylu.upload.disable_flushing=trueteensylu.serial.restart_cmd=trueteensylu.serial.safe_baud_rates_only=trueteensylu.upload.avrdude_wrapper=avrdudeteensylu.build.mcu=at90usb1286teensylu.build.core=teensyteensylu.build.dependency=trueteensylu.build.serial_number=trueteensylu.menu.usb.serial.name=Serialteensylu.menu.usb.serial.build.define0=-DUSB_SERIALteensylu.menu.speed.16.name=16 MHzteensylu.menu.speed.16.build.f_cpu=16000000Lteensylu.menu.keys.en-us.name=US Englishteensylu.menu.keys.en-us.build.define1=-DLAYOUT_US_ENGLISHteensylu.menu.keys.fr-ca.name=Canadian Frenchteensylu.menu.keys.fr-ca.build.define1=-DLAYOUT_CANADIAN_FRENCHteensylu.menu.keys.da-da.name=Danishteensylu.menu.keys.da-da.build.define1=-DLAYOUT_DANISHteensylu.menu.keys.fi-fi.name=Finnishteensylu.menu.keys.fi-fi.build.define1=-DLAYOUT_FINNISHteensylu.menu.keys.fr-fr.name=Frenchteensylu.menu.keys.fr-fr.build.define1=-DLAYOUT_FRENCHteensylu.menu.keys.fr-be.name=French Belgianteensylu.menu.keys.fr-be.build.define1=-DLAYOUT_FRENCH_BELGIANteensylu.menu.keys.fr-ch.name=French Swissteensylu.menu.keys.fr-ch.build.define1=-DLAYOUT_FRENCH_SWISSteensylu.menu.keys.de-de.name=Germanteensylu.menu.keys.de-de.build.define1=-DLAYOUT_GERMANteensylu.menu.keys.de-ch.name=German Swissteensylu.menu.keys.de-ch.build.define1=-DLAYOUT_GERMAN_SWISSteensylu.menu.keys.is-is.name=Icelandicteensylu.menu.keys.is-is.build.define1=-DLAYOUT_ICELANDICteensylu.menu.keys.en-ie.name=Irishteensylu.menu.keys.en-ie.build.define1=-DLAYOUT_IRISHteensylu.menu.keys.it-it.name=Italianteensylu.menu.keys.it-it.build.define1=-DLAYOUT_ITALIANteensylu.menu.keys.no-no.name=Norwegianteensylu.menu.keys.no-no.build.define1=-DLAYOUT_NORWEGIANteensylu.menu.keys.pt-pt.name=Portugueseteensylu.menu.keys.pt-pt.build.define1=-DLAYOUT_PORTUGUESEteensylu.menu.keys.pt-br.name=Portuguese Brazilianteensylu.menu.keys.pt-br.build.define1=-DLAYOUT_PORTUGUESE_BRAZILIANteensylu.menu.keys.es-es.name=Spanishteensylu.menu.keys.es-es.build.define1=-DLAYOUT_SPANISHteensylu.menu.keys.es-mx.name=Spanish Latin Americateensylu.menu.keys.es-mx.build.define1=-DLAYOUT_SPANISH_LATIN_AMERICAteensylu.menu.keys.sv-se.name=Swedishteensylu.menu.keys.sv-se.build.define1=-DLAYOUT_SWEDISHteensylu.menu.keys.en-gb.name=United Kingdomteensylu.menu.keys.en-gb.build.define1=-DLAYOUT_UNITED_KINGDOMteensylu.menu.keys.usint.name=US Internationalteensylu.menu.keys.usint.build.define1=-DLAYOUT_US_INTERNATIONAL
4. 下载Sprinter固件5. 打开固件中 configuration.h文件，修改板子代号#define
MOTHERBOARD 8 其他修改则按自己需求。

更多固件下载： Marlin Marlin· Teacup Teacup_Firmware· Repetier-Firmware Repetier-Firmware

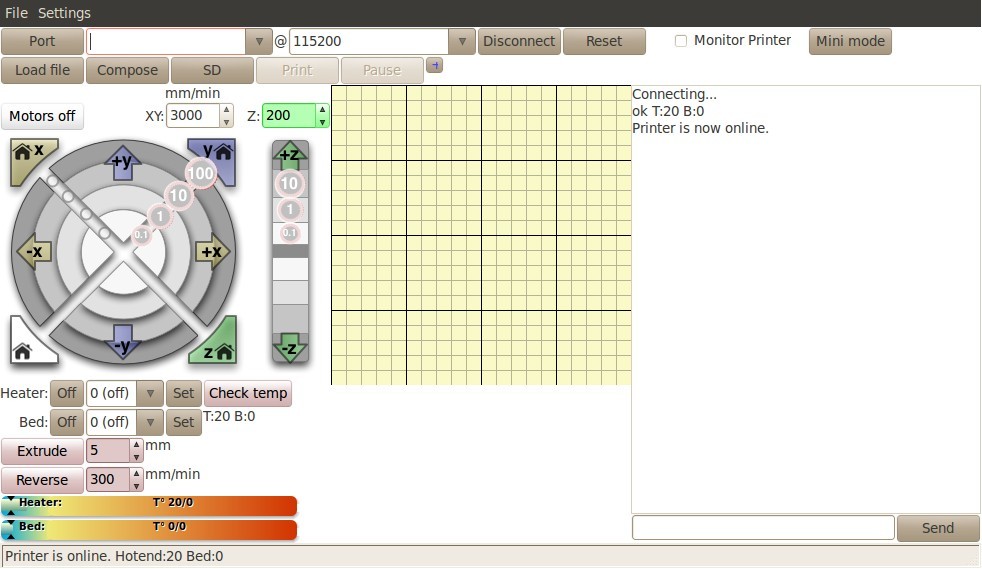

Pronterface是一个跨平台的打印机控制程序,可以用于测试/打印

pronterface下载地址：[有效] http://pan.baidu.com/share/link?shareid=1320431020&uk=826028637

2014年06月07日 01点06分 5

3DPCM

一天三个，度娘抽楼抽的太厉害

2014年06月07日 01点06分

天宫开物工法✆

回复 3DPCM :英文看不太懂

2014年06月07日 17点06分

level 8

3DPCM 楼主

开源3D打印机控制板Azteeg X3详解

笔者认为Azteeg X3堪称是3D打印机控制板中的佼佼者，类似于Megatronics，整合了ramps和arduino平台，搭载一颗Atmel ATMEGA2560芯片，可以支持目前大多数打印机如Prusa Mendel, Mendel Max, Ordbot, Printrbot, RostockMax 等等。兼容Sprinter, Marlin, Repetier 等固件，X3版本有一个外壳覆盖主板，起保护作用，亦可作为一个扩展板。下为接线图：

在使用marlin固件时在 “configuration.h”环境里作一下修改·
#define BAUDRATE 250000 //This will work fine for
the X3（波特率）·
#define MOTHERBOARD 33 //33 is for RAMPS which the
X3 is compatible with MOTHERBOARD34 inthe Repetier-Firmware is X3 specific（使用Repetier固件时选择34）·
#define TEMP_SENSOR_0 6 //If you have the 100K Epcos
included in the bundle “6〃 is the correct entry or see list（使用100K热敏电阻时，需做修改）·
#define TEMP_SENSOR_1 0·
#define TEMP_SENSOR_2 0·
#define TEMP_SENSOR_BED 6 //If you have the 100K
Epcos included in the bundle “6〃 is the correct entry or see list（使用100K热敏电阻时，需做修改）软件要求：串口驱动：FTDI USB VCP drivers,集成开发环境：Arduino IDE v0023,调试代码（可选）：[有效] http://pan.baidu.com/share/link?shareid=1771851726&uk=826028637固件：(MarlinorRepetierorSprinter)调试软件:Pronterface（Pronterface是一个跨平台的打印机控制程序,可以用于测试/打印）如图：
