相信使用Multisim元件的朋友都遇到过这样一个问题：软件的元件库中找不到自己希望的元件。解决方法之一是自己去下载一个SPICE模型，然后添加到元件库。
下面以乘法器AD633为例，简单说说添加方法。
2014年06月02日 17点06分 1
level 13
A1411464185 楼主
首先打开AD633制作商的主页www.analog.com，搜索出AD633产品。
2014年06月02日 17点06分 2
herozen_弑神狼
求助，在TI上下载了OPA657的Pspice模型。 然而按照网上给的流程，在component wizard中建模，在导入文件时，因为只有lib文件，报错： the model contains multiple top-level.subckt statements. Place any dependent .subckt or .model definitions within the main(top-level) .subckt.
2017年07月14日 13点07分
herozen_弑神狼
我认为是TI给的模型，lib文件的问题。文件内容显然与 其他analog spice模型不同。 但不知道怎么转换。求助
2017年07月14日 13点07分
level 13
A1411464185 楼主
在打开的页面中有关于AD633的资料，选择SPICEModels链接。
2014年06月02日 17点06分 3
level 13
A1411464185 楼主

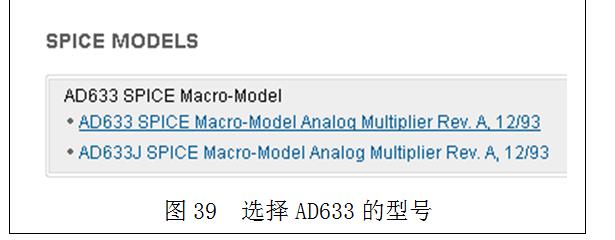

选择需要的AD633某一型号的链接
2014年06月02日 17点06分 4
level 13
A1411464185 楼主
然后在对话框中选择I Accept。
2014年06月02日 17点06分 5
level 13
A1411464185 楼主
然后页面出现SPICE模型。
2014年06月02日 17点06分 6
level 13
A1411464185 楼主
全选，保存到新建TXT文件。
打开Multisim10软件，在窗口处选择“工具”——“元件向导”。
2014年06月02日 17点06分 7
level 13
A1411464185 楼主
根据自己需求选择功能，本处选择仅仿真功能
2014年06月02日 17点06分 8
level 13
A1411464185 楼主

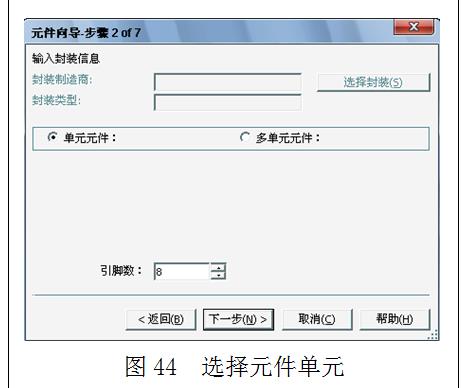

根据芯片资料设计单元元件或多单元元件、引脚数目。
2014年06月02日 17点06分 9
level 13
A1411464185 楼主
选择符号信息。
2014年06月02日 17点06分 10
level 13
A1411464185 楼主
填写引脚信息，这部分需要查找相关芯片资料手册
2014年06月02日 17点06分 11
level 13
A1411464185 楼主
填写元件名称，并将先前保存在TXT文本的SPICE代码复制到对话框中间模型数据处。
2014年06月02日 17点06分 12
长竹竿😜
模型数据不够填怎么办
2014年08月22日 15点08分
A1411464185
回复 西黙孤狼 :这个我也不知道了 我是转载的
2014年08月22日 16点08分
sssyyyhhh63
加载会出错误，人家是spice模型，你加到multisim里边能用？
2017年02月28日 09点02分
level 13
A1411464185 楼主
填写引脚映射
2014年06月02日 17点06分 13
level 13
A1411464185 楼主
保存在用户数据库中，并选择完成。
2014年06月02日 17点06分 14
level 13
A1411464185 楼主
使用时候在用户数据中调出。
2014年06月02日 17点06分 15
level 13
A1411464185 楼主
用AD633与模拟乘法器做测试，模拟乘法器增益设置为0.1，测试电路如下
2014年06月02日 17点06分 16
level 13
A1411464185 楼主
函数发生器设置如下：
2014年06月02日 17点06分 17
level 13
A1411464185 楼主

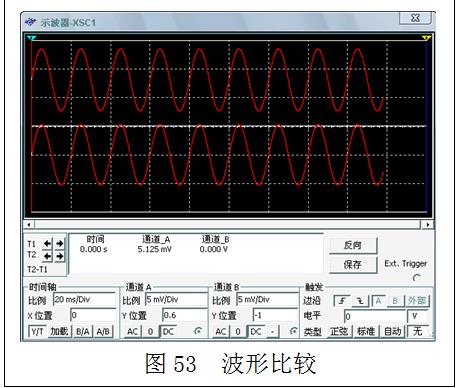

仿真结果如下：
2014年06月02日 17点06分 18
level 13
A1411464185 楼主
由示波器可知，AD633与模拟乘法器符合的很好，AD633元件的添加是成功的。
2014年06月02日 17点06分 20
无极限1991
这个图是不是发错了？
2014年06月02日 17点06分
level 13
A1411464185 楼主
对于其他版本 依然可以用这样的方法
2014年06月03日 05点06分 23
