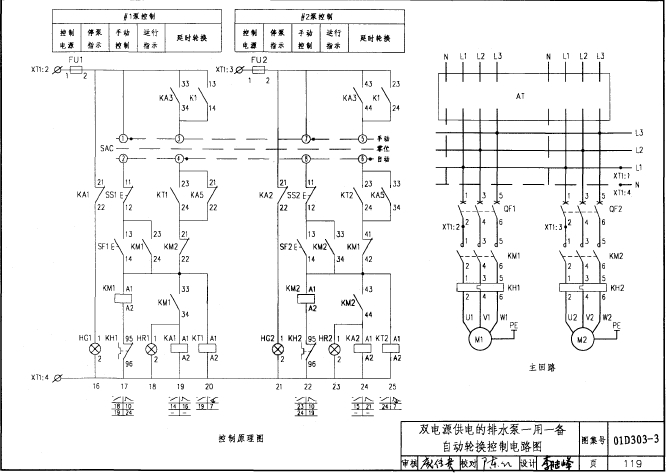

这些天细看了一下自动轮换电路，觉得其中有点不明白，为什么自动回路中要加上KT1和KT2的瞬动触点，我先发表下我个人观点，不对的地方请指正，我觉得不应该加，现在让我们理一下电路原理：开关置自动位置，当到达起泵水位时KA3吸合，19、20处的KA5和KM2动断触点处于闭合状态，这时KM1和KT1线圈同时得电，24处KM1动断触点断开，切断2#泵自动回路，19处KT1瞬动触点闭合自锁，开始计时，当时间到后7处KT1延时闭合触点动作KA5线圈得电并自锁，20处KA5动断触点断开，问题就在于此时KT1由于自身瞬动触点的自锁，KT1不能复位，KM1和KT1永远处于通电状态，KM2就没办法工作，这样如何实现轮换
？

我觉得KT1和KT2的瞬动触点不应该有，若去掉则KT1不能自锁，延时时间到了后KA2线圈得电后自锁，就断开KT1和KM1线圈，24处KM1动断触点复位，这时KM2和KT2线圈才能得电，这样才能实现轮换！同意我的观点的有木有？

看不懂

继续呀！

现在去做差动对调，晚点和你讨论，别沉啊

继续呀

怎么没人围观呀！随便发表意见都行

你找几个继电器接出来试试不就知道了

以后做轮换电路不要用时间的瞬时触点就对了

做个记号。。。

吧里不够活跃！

图看不清楚

单潜水泵和双潜水泵，手动和自动排水电路，第一次分享。链接：https://tieba.baidu.com/mo/q-0--8B493AD5ED91A247A8363A85B19D3152%3AFG%3D1-sz%40240_320%2C-1-2-0--2--wapp_1411625726732_974/m?kz=2321049371&lp=6000&pn=0&pinf=1_2_0。22楼有原图，46楼后有控制电路的视频。

发表一下个人看法，不一定说的对？因为对实际现场没看过，对工艺还不是十分了解，KT1和KT2的瞬时触点它是起自保作用，没有这个瞬时触点，KM1、KM2它不能自保。切换电路是低水位SL2和高水位SL1和时间继电器控制KA5，完成KM1、KM2自动切换的。

这样看好累！

请问可以加我扣扣指点下么 我也遇到相同问题了 貌似新老图集都有这个疑问
1） 不用瞬时触点可以解决 但是不稳妥 KT不能自保
2）我想可以不可以把瞬动触点和KT的线圈并联来自保呢？
我扣扣 贰零零玖午腰吧武陵

此图为1
#启动一次后下次再启动2#
，通过kA5转换，kT1使其自锁kT2使其复位。另一个功能是，当应当该泵动作而其未动作(kM未动作或热继动作)在kT整定时间到后切换为另一泵工作。互为备份。
