快考试了
帮忙做几道题 只要求画E-R图。。。。。。
不是复杂问题。。。。
各位帮帮忙

发出来。。

@丶影子的影子院系选课管理
某学院有基本实体集：系、教师、学生和课程
它们各有属性：
系：系编号、系名，位置
课程：课程号，课程名称，开课学期
学生：学生学号，学生姓名、性别、地址
教师：员工号，教师姓名，办公室
实体间有联系：
每个系有一位系主任，有多位教师；
一个教师仅在一个系任职；
每个系开设多门不同课程；
每门课程各由一位教师授课；
一个学生可以在不同的系选修多门课程。
存在联系有：
1对1： 系与系主任（系主任是教师）
1对多： 系与教师、系与课程，教师与课程
多对多：学生与课程
请根据以上分析，画出E-R图，并写出关系模式：
部分参考答案：
学院数据库关系模式：
系（系编号，系名，教师编号#，位置）
课程（课程号，系编号#， 教师编号#，课程名称，开课学期）
学生（学号，姓名，姓别，地址）
教师（员工号，教师姓名，系编号#，办公室号）
选课（学号
#，课程号#
，选课日期，实践成绩，考试成绩）

刚刚看了一下，还挺有意思的题目，因为还有弱实体，中午吃个饭回去画。

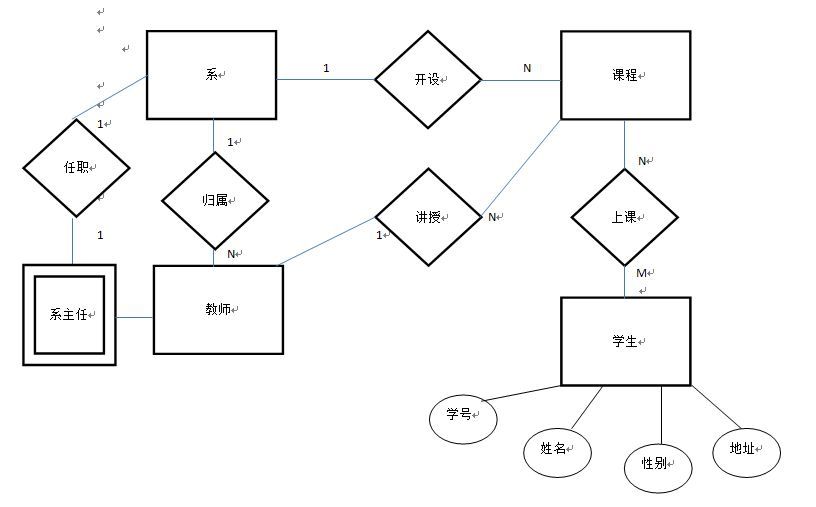

只画了学生实体的属性，其他三个实体的属性画法一样，自己画一下就好。
