【回归了】我发先吧里貌似还有新手,教程zvsNE只为新手高手勿喷.
zvs吧
全部回复
仅看楼主
level 11

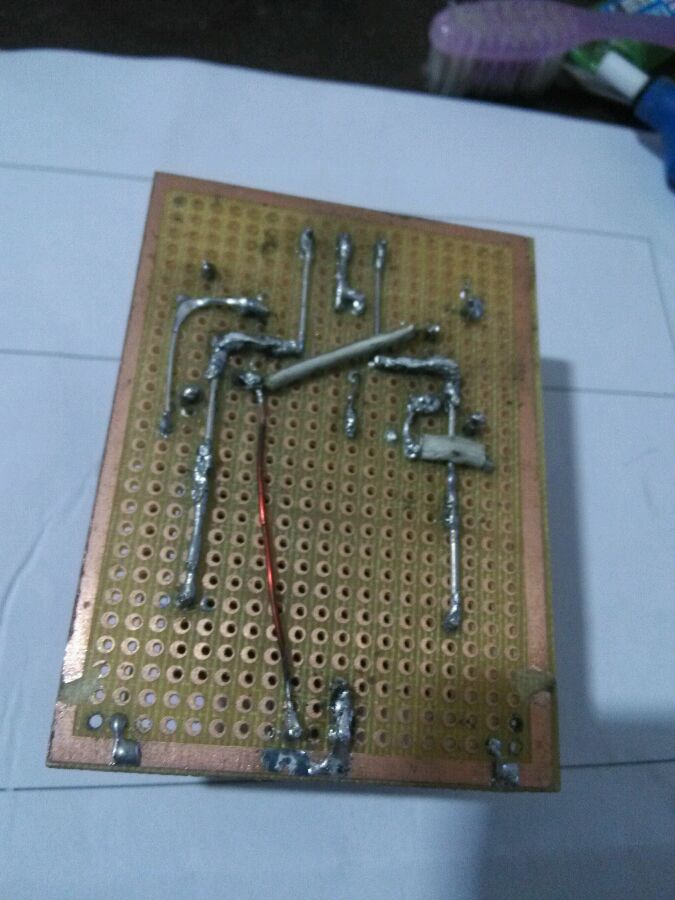

因为我也不算厉害,发这个贴只是为了,帮助像我一年前那样迫切想要做出高压拉弧的新手们,我不是为了装,先发几张我做的150W,
图片来自:好大一菇凉的百度相册图片来自:好大一菇凉的百度相册图片来自:好大一菇凉的百度相册
2014年04月12日 17点04分 1
level 11
首先你需要下面的东西:
IRFP250*2
电磁炉谐振电容0.33uf1200v*2
470欧2W电阻*2
10千欧1W电阻*2
12v稳压管*2
磁环电感47-200uh的*1
uf4007快恢复二极管*2(实在没有就用1n4007)
7*9万能板*1
高压包*1(任何型号)
1.0mm漆包线一米
2014年04月12日 17点04分 2
1n4007貌似不行吧
2014年07月18日 13点07分
回复 _____5_2_0 :我的第一个zvs就是1n
2014年07月18日 14点07分
回复 好大一菇凉 :我第一次用1n,把我管子给炸了
2014年07月18日 14点07分
回复 _____5_2_0 :我比较幸运啦
2014年07月18日 14点07分
level 11
zvs电路在单管自激,ne555垃弧等的中效率算是最高的了,对了上面再补充一个2p*1 3p*1
因为是为了让新手看懂所以理论什么的就不多讲了,吧主的帖子里说的很详细了,这里我只说焊接过程,新手们可能觉得这个电路很复杂,但实际这个电路很简单,所以大家就不要浪费钱去买套件了,有钱去买个大功率的环牛做电源.
2014年04月12日 17点04分 3
2p*1,3p*1是什么?
2014年08月15日 08点08分
回复 sawvc :接线端子
2014年08月16日 04点08分
回复 电脑初学者77 :想做ZVS升压,,,要哪些材料
2014年09月08日 03点09分
回复 zhang968532 :IRFP250N*2,UF4007*2,10K 1/4w电阻*2,1w12v稳压管*2,0.33uf电磁炉电容*2,2w以上470欧姆电阻*2,这是标准配置了
2014年09月08日 05点09分
level 11
说到电源我的zvs7v1a就起振了,注意输入电压不要太高大概在12-36v电流1-15a吧如果用别的管子输入电压不要高过耐压的1/4,切记否则将会有炸管风险,话说我今天玩n5就炸了一次吓死我了,一看电压加到24v了.......手上现在还有一个大炮.....
不要以为高压包电不死人,切记注意安全...
2014年04月12日 18点04分 4
感应加热要20a才起振啊
2014年08月15日 11点08分
@qq1150778219 挺谁瞎说的
2014年08月15日 11点08分
亲试
2014年08月15日 11点08分
而且发热超大
2014年08月15日 11点08分
level 11

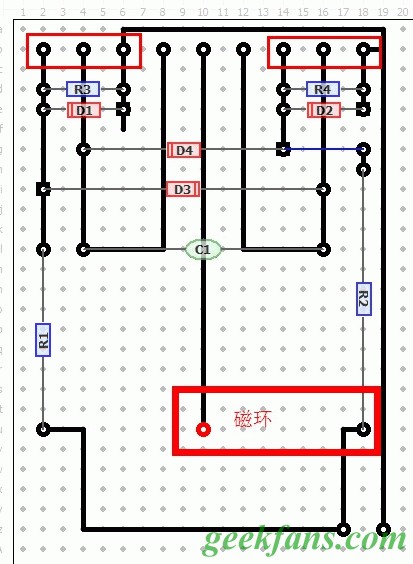

图片来自:好大一菇凉的百度相册
首先将场馆焊在图中红框的地方(不是磁环),注意有字的一面冲着图上磁环的这个方向.
2014年04月12日 18点04分 5
请问大神如果以这幅图做出的成品输出点在哪?新人刚接触,谢谢。
2016年02月06日 14点02分
回复
接电话公司
:右下角,最右下角是负极右下角靠左边的是正极
2016年02月06日 14点02分
@好大一菇凉 那输入点在哪?
2016年02月06日 15点02分
@Z一最深的蓝 请问抽头接在哪?
2016年02月07日 02点02分
level 11
第二部取出10k的电阻焊在如图R3R4的地方,电阻是不分正负极的,在板子反面把它与250的左右脚相连,两边都焊好,对了250的针脚比较粗可用锥子将洞扩大,
2014年04月12日 18点04分 6
level 11
都两点了我还在坚持写教程,我好用功啊.[哭泣]
2014年04月12日 18点04分 7
[黑线]这个是……教程?!
2014年04月12日 21点04分
回复 ONLY丶然然 :当然是对新手来说啦...
2014年04月14日 08点04分
回复 好大一菇凉 :我赶脚应该叫DIY ZVS直播……
2014年04月14日 09点04分
回复 ONLY丶然然 :差不多啦
2014年04月14日 10点04分
level 11
好下面是第三部取出12v稳压管
大家都注意到了它有一端带黑环,所以不要装反了,反了会导致烧场馆..两个稳压管的黑段都向左(还是刚才的视角)将稳压管的两只脚分别焊在250的左右脚上就想电阻一样.减掉多余的脚.
2014年04月12日 18点04分 8
level 11
下面第四步:
取出uf4007你会发现它有一端戴白环先取出一个百环方向朝左从左边250的中间脚接到右边250的左脚上,如图中的D4位置,另一个从左边左脚百环向右接在右边的中间脚上,如图中的D3位置注意从D4的右边那个角,飞一根线到右边右脚的下边,不与右脚链接.
2014年04月12日 18点04分 9
level 11
把两个250的中间脚想图上一样从哪里引出来接上3p端子的左脚和右脚,很简单的要耐心,今天晚了相机没在,明天全程图片,纯手打无一复制,[哭泣]
2014年04月12日 18点04分 10
level 11
将两个电容并联在板子上的C1位置,这个为无极电容,不区分正负极.
2014年04月12日 18点04分 11
level 11
最后R1R2和电感都简单了就不细说了,大家照着图上焊吧,但你焊好之后,连上电的一瞬间如火有”次次“的声音,那么奇迹出现了电弧就出来了,你就兴奋去吧,最后发上我的几段视频,顺便祝大家早日做出属于自己的zvs吧.


视频来自:优酷
2014年04月12日 18点04分 12
杀猪般的叫声[冷][冷][冷]
2016年04月25日 12点04分
level 11



视频来自:优酷
2014年04月12日 18点04分 13
450V电压驱动? 初学者,勿喷
2014年07月22日 08点07分
回复 下弦月弯若微笑 :挖坟了~~骚年~~想问的话开个新帖子问吧.
2014年07月22日 11点07分
level 11



视频来自:优酷
2014年04月12日 18点04分 14
level 9
亲,UF4007不能用IN4007代替,而且它是超快恢复二极管
磁环用铁粉芯的,电磁炉里的就可以,太小的会饱和…
2014年04月12日 21点04分 15
回复 ONLY丶然然 :铁氧体为啥不行?我以前没磁环的时候用的铁氧体EE变压器的半边绕上都能工作
2014年04月22日 15点04分
+1 补充,不可以用铁氧体的磁环,
2014年04月12日 21点04分
回复 ONLY丶然然 :可以的,我已开始用的就是1n4007效果比较差,谢谢提醒
2014年04月13日 05点04分
回复 好大一菇凉 :IN4007是整流二极管,有一个恢复时间的...
2014年04月13日 05点04分
level 12
自己做的,电感太小只了
2014年04月12日 22点04分 16
饱和啊,亲
2014年04月12日 23点04分
回复 ONLY丶然然 :饱和会有什么现象和后果?拉弧,感应加热 屡试不爽,电流升到10A好像都没事~
2014年04月13日 03点04分
回复 dayoo00 :[真棒]这么小这么强悍?如果其直流电流已经使磁芯饱和, 电流中的交流分量将不能再引起磁通量的变化. 电感器就失去了作用.
2014年04月13日 04点04分
回复 ONLY丶然然 :电感直径1㎝不到,额定电流6A,貌似负载10A都没事。第一次通电,电感都冒烟了,后来加了风扇~我想知道电感饱和后,会烧毁电路吗?
2014年04月13日 05点04分
level 11
呵呵。貌似,你们做的都挺漂亮的。加油咯!
2014年04月13日 01点04分 17
咱俩属于一类啊.....[委屈]
2014年04月13日 05点04分
@好大一菇凉 一类?你的比我的漂亮。
2014年04月13日 09点04分
回复 守候有多难 :真的么...[真棒]
2014年04月13日 14点04分
level 13
大概就是这样 半搭棚 半洞洞板 可以节省很多空间
2014年04月13日 01点04分 20
真不明白,我有那么好的洞洞板走线图你们不用,非要自己的方式到处飞线
2014年07月18日 13点07分
回复 _____5_2_0 :~自己慢慢改进嘛~
2014年07月18日 14点07分
回复 有沙子看世界 :哇呀呀,你们一个个跟坟啊
2014年07月18日 14点07分
level 13
2014年04月13日 01点04分 21
正面看着不错,可反面....
2014年04月13日 05点04分
回复 好大一菇凉 :……焊工渣 而且中间焊错一次 拆了两三回……
2014年04月13日 06点04分
回复 有沙子看世界 :咱俩差不多..
2014年04月13日 06点04分
回复 好大一菇凉 :。。。。
2014年04月13日 13点04分
level 13
各种ZVS…
2014年04月13日 02点04分 22
都那么规矩……
2014年04月13日 04点04分
回复 高望耶律 :嗯?什么规矩?
2014年04月13日 04点04分
回复 ONLY丶然然 :就是做得很整齐[狂汗]
2014年04月13日 04点04分
回复 高望耶律 :[笑眼]ZVS很好设计啊,不明白为什么那么多人直接照电路图扒....
2014年04月13日 04点04分
