偶然在淘宝上看到有苹果MAC mini的机箱卖 正想DIY一台HTPC迷你电脑 用来接大电视看电影电视 还可以做点歌机 装个点歌软件行了 还可以做下载机 二十四小时开机下载 于是 过完年 动手... 先借用下网上图片 ~~
这年头水果贵~~~ 自己DIY一下 苹果产品生产 非常严格 不容许一点瑕疵 所以 大量的 MAC 机箱 在生产线上被筛选出来 再被倒卖

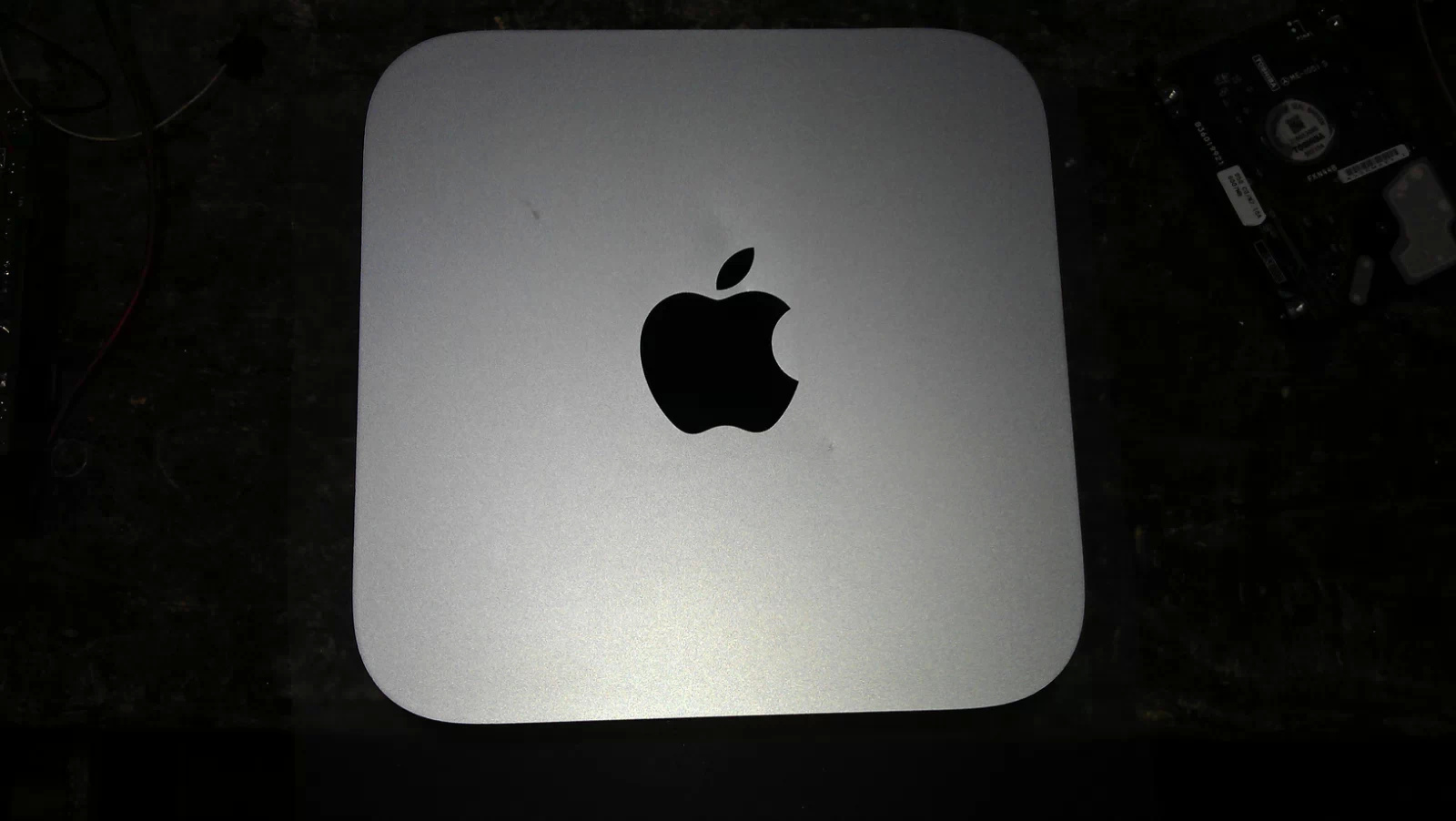

淘宝 一个 成色一般的 100元有找 外观好点的要一百多块 有点点瑕疵的可以了 于是淘宝一个~~ 不愧是苹果出品
下图 是已开好散热孔 冷却空气 从机箱前面底部的小孔进入 再经过CPU散热风扇 和IO口上的涡轮风扇排出整个机箱内部形成风道 空气流通 给各个部件散热
很多改MAC网友都反映改这MAC 机箱太小 散热都搞不好 严重的 还烧过主板~~ 看了某某网友改的样子俺笑了~~ 看图~~
换掉人家MAC的原装底盖 装个铁网罩落去 太山寨了 ~~使用时还要在机器底部放个笔记本用的散热风扇来散热 又不美观 散热又差~~
先上张俺改好的成品图 和上图对比一下 看图~~
实际温度压力测试 待机 30度左右 满载 不超过50度 触摸整个机箱表面 无明显发热现象 散热方面 还是比较满意的~~ 下面是装机细节~~主板支架 ~~靠 这支架居然是为MAC改装特别量身定做的 一个烂鬼支架 居然要50大洋~~看图~~
下面介绍主板~~ 精英 MINI-ITX B75 搭配三代的英特尔1155针CPU 那是绝配 质量杠杠的 淘宝一片
支持DDR3 1600内存 SATA3.0接口 USB 3.0接口 性能出众！还支持MSATA固态硬盘
双HDMI输出 做点歌机绝配 接高清电视 绝配 IO口 4个USB 3.0 还搭载了 千兆网卡
这么薄的机器 当然也要配定制的超薄散热才能装进机箱啦 于是 还是 淘宝一个~~
上图这个风扇也是特意淘宝回来的 原散热配的三针不带主板调速的而且还不是牌子货 图上这把是顶顶大名的台湾AVC风扇很多CPU原装散热器上也是用这牌子的风扇 双含油轴承 4针PWM温控调速 超静音的 图上为测试图 随便搞个透明胶撘着试试
