【求助】20140313 形位公差里得 i r h n g
myth2000吧
全部回复
仅看楼主
level 7
wangfan716 楼主
今天在图纸上看见有的形位公差用n这些字母表示，这些字母代表什么，求高手解惑，谢谢
2014年03月13日 00点03分 1
level 11
沧海龙腾1990
这是轴配合，一般和孔配合一起使用，如H7/h6.具体的自己去看互换性的书吧
2014年03月13日 10点03分 2
level 10
夏小朵的演唱会
这实际上是尺寸公差。
这是轴配合，小写字母（d）表示，孔则用大写字母(D)表示。孔和轴相互配合有间隙、过渡、过盈三种。表示在实际生产中总会产生一定的误差，i r h n g每个字母代表在允许范围内误差的区间，其中h表示基轴制，即上偏差为0
可以上网查查由机械工业出版社，韩进宏主编的《互换性与技术测量》 ， 前几章讲这方面的挺详细的。.
2014年03月13日 11点03分 3
jennny007
形位公差不太可能出现n的 是吧
2014年03月13日 17点03分
夏小朵的演唱会
回复 jennny007 :是的。形位公差包括跳动，平行，圆柱度等，表示加工过程工件的表面形状，相对位置存在一定的误差，在允许范围内有一定的区间。那些表示符号用手机打不出来的。尺寸公差分线性和角度，形位公差分形状和位置，两者的概念是不同的
2014年03月13日 23点03分
level 7
wangfan716 楼主
图纸上就是表示的形位公差哇，n 0.05 A 一个1500的铜环，内孔是基准A
2014年03月13日 23点03分 4
level 10
夏小朵的演唱会
如果是字体乱码的话，肯定不是有这一处，图纸打开后是这个样子吗？那是形位公差，你把局部截图给我看看，一起猜想一下吧。
2014年03月14日 05点03分 6
浙江一建🥳
r是跳动吗
2016年01月21日 04点01分
level 7
wangfan716 楼主

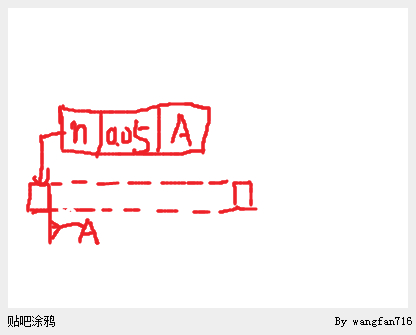

是这样标注的
2014年03月14日 07点03分 7
level 7
wangfan716 楼主
2014年03月14日 07点03分 8
夏小朵的演唱会
如果是上图的话，感觉真的很像圆柱度写得太紧凑啦！[拍砖]抱歉，这个我真的就不知道了...
2014年03月14日 11点03分
wangfan716
回复 夏小朵的演唱会 :圆柱度应该就不是了，之前在别的图纸上也见过，所有的形位公差都是用什么n、i之类的字母表示的
2014年03月14日 12点03分
夏小朵的演唱会
回复 wangfan716 :我刚刚也在中国知网上查了查，又baidu了一下，翻了翻设计手册，仍然没有找到满意的答案。那就一起等待真正的大神来解答吧。我知道有这么回事，但是真心不知道这是什么意思...
2014年03月14日 14点03分
xinmingbo
上了岁数的技术人员图纸标注，特别是电子图板，hr端圆跳动，g同轴，j位置度等。
2016年09月23日 09点09分
level 8
蜂不蛰拿棍捅
CAD文本缺失会导致出现这个问题
2014年03月15日 00点03分 9
lizfss
正解
2016年01月22日 03点01分
level 6
爱思考的巴神
cad的标注问题
2016年11月18日 02点11分 10
level 1
丽偶421
我也遇到跟楼主一样的问题了，请教楼主解决了吗？这表示什么意思？
2017年05月24日 08点05分 11
level 14
ylpplht
公差带有 i 么[疑问]
2017年05月24日 14点05分 12
level 1
爱炸酱面的同学

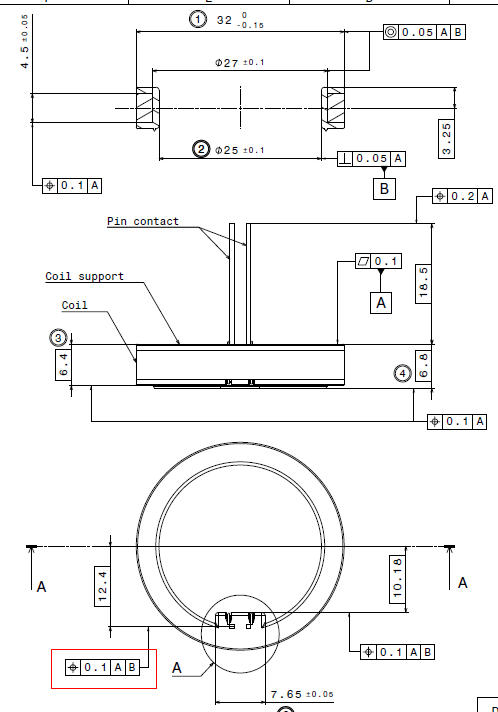

小弟求教各位大神，图面里面红色方框的形位公差怎么理解？还有就是图中很多都可以用尺寸公差标示，但是为什么都标形位公差。谢谢
2017年11月28日 11点11分 13
daily444
我这个半桶水回答：这个是要控制特征的位置度，要蓝检具来测量判断合格还是不合格，被测对象是虚拟的圆孔中心，线性尺寸是无法测量或者不易测量的
2023年09月28日 05点09分
