只能说是旧帖重发，因为发的旧的那个帖子完全没有得到重视就被大波的水贴翻沉了

首先是总电路原理，拾音器通过电磁切割把你弹奏的声音信号转化为电流信号输出到琴体电路，然后经过6.35mm的输出接口进入后续的音频线以及效果器和音箱。
这次我着重讨论的是琴体内电路。
图片来自：Maple楓舞的百度相册

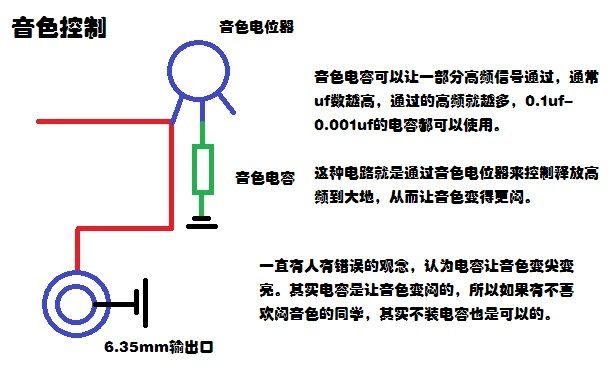

一般吉他都有两种弦钮，就是音量和音色，音量在上图已经给大家介绍了，我在这里再介绍下音色控制
图片来自：Maple楓舞的百度相册

说完最基本的，接下来开始说一些可能略深奥的东西，我在这里只简单介绍，不着重说明具体。

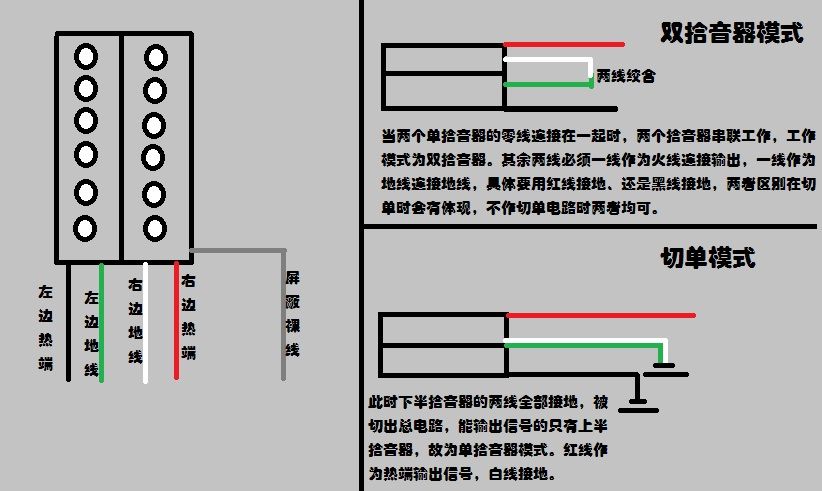

首先是拾音器输出模式，通常的拾音器都有两条线，热端和地线。但为了制造更丰富的音色，在普通的双拾音器上增添了两条线，让拾音器可以从双拾音器切换到单拾音器模式。
我们先简单地把双拾音器理解为两个单拾音器的串联，然后四条线，分别是两个拾音器的热端和地线。

根据上文的解释，其实想要做到双单拾音器的快速切换，只要做出一个开关，让白线和绿线接地就可以。
这里容许我插入一些内容，介绍一下切换拾音器用的档位器，亦通过档位器来介绍常用的提拉式电位器切单开关。

还有一个小东西，相信大家对它也很好奇，它就是buckethead琴上面特有的killswitch断音开关。其实也很简单

最后是输出插口，由于这东西太难画，我就直接盗了某地方的图。一般来说这东西只有两个脚，一个脚是热端，一个脚是接地。此图内的接地脚就是偏左边的那个，具体型号具体分析。
说完这一堆，相信大家对电吉他电路已经有了比较清晰的认识，那么下面我就偷下懒算了，直接复制些邓肯官网的图。

这是最常见的Les paul的电路图，双音量双音色提拉开关，图中还有很多线一般都是地线。

这是邓肯的官网，上面可以查询很多的接线工程，我先放在这里让大家去研究研究。
http://www.seymourduncan.com/support/wiring-diagrams/

高端的帖子…
　　　--来自枪花吧外骂组客户端

lz敢不敢把美洲豹的电路分解一下!我是开玩笑，不要当真，那是变态

说完最基础的，就到了大家喜见乐闻的DIY部分。
很多人强调电路的重要性，也有不少吧友表示换了什么电容电位器整个琴就提升了多少多少，但是电路真的有这么大的作用吗？
个人以同一把琴更换不少于十种电位器十种电容的实践经验告诉大家，心理作用大于实际作用。实际上只要电位器电位器这些零件是合格的，基本就没有什么大差距，反正是不会差很远，剩下的只是转动的顺滑程度和手感，而且这种差距，按照电路的原理，电位器在扭到最大的时候就会直接被短路，扭到最小就直接接地，按理论说不会对电路造成任何影响。
而实际上，更重要的是传导信号的线，线的质量比这些零件的作用要大得多。很多时候琴体有噪音，更多是因为连接线，焊接工艺，和接地之类的导致的。
而怎么区分线的质量呢？
楼下我复制某喜见乐闻的 yjm308在电吧发的帖子

好帖，顶一个

收藏

顶

@kam_马金旺

大家也比较关心的一个就是为琴做屏蔽，而事实上，epiphone在出厂的时候就为琴做过了简单的石墨屏蔽，但是那种屏蔽只能说是美观作用，因为它严格来说没有接地，没有闭合回路，和其他仓位也没有连通。
如果大家想要自己动手做的话，可以去买那种十块一卷的锡箔贴，长得跟胶纸贴差不多样子的。但是要注意几点
1.要闭合形成回路，例如电位仓，要在电位仓盖也贴一层。
2.要连通，档位器仓，拾音器仓和电路仓的位置的屏蔽要连通在一起。
3.要接地，把屏蔽层和地线接在一起。
最好的方法就是用电阻表测

@konszy 不来一发吗

好复杂的样子····我也想换··但是无从下手

换电容效果的确不是很理想
