教程，一个简单高效的两用电路（无线输电，带高压包）
zvs吧
全部回复
仅看楼主
level 9
lihaoyun6 楼主
二楼开始
2014年02月22日 11点02分 1
level 9
lihaoyun6 楼主

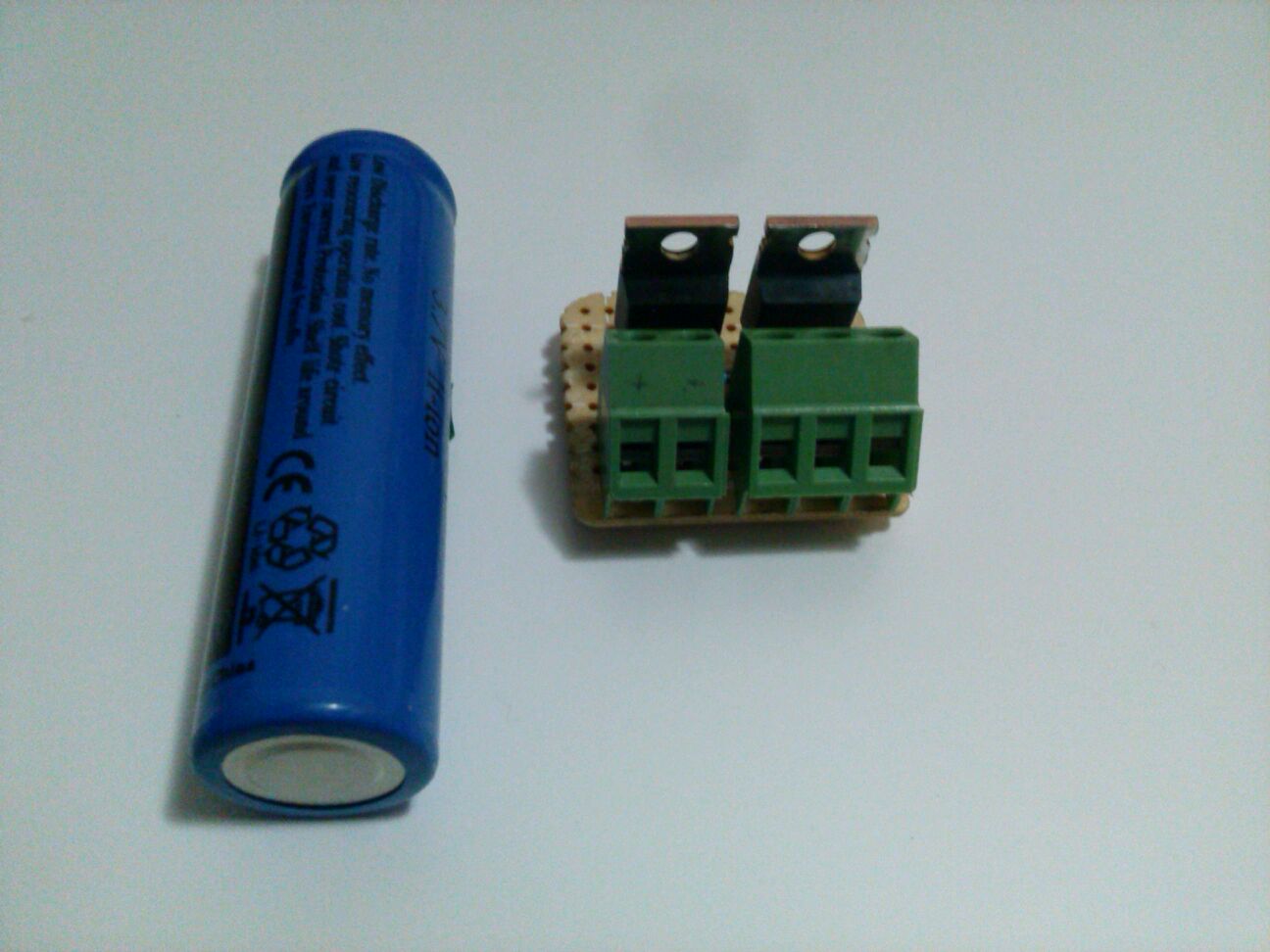

模块化电路与18650体积对比
其实我做的还是太大，去掉接线端子，再用搭棚的话整个电路比1元硬币大不了多少[汗]
2014年02月22日 11点02分 2
level 9
lihaoyun6 楼主
发射/接收线圈与18650体积对比
其实有一个发射线圈（10t+10t），2个接收线圈（都是20t），只不过我把两个接收线圈绑在一块了（一个驱动辉光管，另一个驱动led）
2014年02月22日 12点02分 4
level 9
lihaoyun6 楼主
近距离观察[吐舌]
2014年02月22日 12点02分 7
level 9
lihaoyun6 楼主
电路图
两个mos管都是irfz44
两个电阻都是330Ω
ps:图中画圈的地方可以是高压包，也可以是无线输电的两个线圈
2014年02月22日 12点02分 8
zz709196484
感觉用MOS太浪费了啊…这功率90XX就可以啊
2014年02月24日 05点02分
zz709196484
好吧，我是说无线输电
2014年02月24日 05点02分
跑跑飞车123
。。。真可以起震么？表示初中物理无法解释，我感觉两个同时开同时关啊
2014年04月17日 17点04分
lihaoyun6
回复 跑跑飞车123 :由于原件的离散性（性能，结构上的微弱差异;pcb走线的长度不同……），上电之后，必定有一个mos先导通，然后就吧啦吧啦吧啦吧啦(两管互为对方提供基极驱动电流，控制信号为正反馈)起振了。
2014年04月18日 02点04分
level 9
lihaoyun6 楼主
ps:驱动辉光管需要在接收线圈后面加一个高频变压器（自己绕，初级3
+3
，次级200t左右）
pps:在发射/接收线圈都是20t的情况下，led的有效点亮距离是3cm左右；辉光管的有效点亮（数字完整点亮）距离在1cm左右
2014年02月22日 12点02分 9
level 13
lonelyatom
[真棒]
2014年02月22日 12点02分 10
level 9
lihaoyun6 楼主
刚刚设计好的洞洞板布线图（也可以用来印制pcb）
2014年02月22日 13点02分 11
跑跑飞车123
输出中间的那个不是应该接右边irfz的中间那脚么？
2014年02月25日 14点02分
lihaoyun6
回复 跑跑飞车123 :多谢提醒，重大失误[汗]
2014年02月25日 22点02分
跑跑飞车123
回复 lihaoyun6 ：那个lz，输出的发射线圈5+5是一个顺时针一个逆时针还是两个都要一样
2014年02月26日 12点02分
跑跑飞车123
10+10
2014年02月26日 12点02分
level 9
lihaoyun6 楼主
ps:
这个电路理论上3v就可以起振（一节18650或两节aa电池就可以），实际测试，电压低于3.3v后起振变得断断续续（一闪一闪）
2014年02月22日 13点02分 12
3三极管
3V？我可以说IRFZ44的启动电压是6V么，你用3V，或者说3.3V，也能出高效？
2014年02月27日 01点02分
lihaoyun6
回复 3三极管 :我也不知道为什么 ，一节不充满电18650（3.5~3.8v左右）就可以起振（mos还不怎么热），电压越高场馆越热
2014年02月27日 01点02分
level 9
希望在晨曦角落
很漂亮的小东西XD
2014年02月22日 13点02分 13
level 9
lihaoyun6 楼主
顶，猛顶，千斤顶
2014年02月22日 15点02分 14
level 9
lihaoyun6 楼主
怒刷存在感[怒]
2014年02月23日 01点02分 15
level 5
日炎烫烫烫
电路好，电池差。
2014年02月23日 02点02分 16
level 13
360u125
电路简单，供电系统更“简单”
2014年02月23日 02点02分 17
level 10
怎么浇水
画的图不错。赞
2014年02月24日 00点02分 18
level 13
高望耶律
不错，收藏
2014年02月24日 04点02分 19
level 11
特斯拉线圈tc
双管自激。。。。表示很简单，不错！
2014年02月24日 04点02分 20
3三极管
都是人家孙在雷设计的电路…有意思么…
2014年02月27日 01点02分
※♂土豆♀※
回复 3三极管 :这个并不是孙在雷设计的，他是国外某啪啪啪电路上扣下来的前级
2014年02月27日 04点02分
3三极管
@※♂土豆♀※ 那反正也不是他搞出来的
2014年02月27日 04点02分
特斯拉线圈tc
回复 3三极管 :。。。感觉这个电路很简单，但是缺陷很多。。
2014年03月01日 08点03分
level 10
zz709196484
好东西，有时间做个玩玩
2014年02月24日 05点02分 21
level 11
超凡奥特曼◎
这个很早我就发现了 孙在雷的啪啪电路前级也是这个 GEEK的人也做过
2014年02月24日 14点02分 22
竹叶子兄
效率低啊，烧了我4个管[泪]
2014年02月25日 15点02分
超凡奥特曼◎
回复 竹叶子兄 :[呼~]你要小心操作啊 变压器没绕好是不会起震的 而且这本来只是一个前级玩起来不过瘾的 你去科创搜索一下啪啪电路吧
2014年02月26日 01点02分
竹叶子兄
回复 qq363028400 :你是属于[疑问]
2014年02月26日 12点02分
超凡奥特曼◎
回复 竹叶子兄 :恩 有问题？
2014年02月27日 02点02分
level 11
辉挥晖輝珲暉揮
给力
2014年02月25日 06点02分 23
