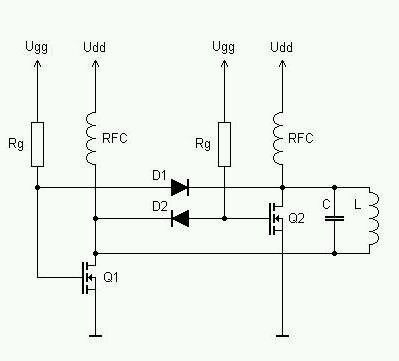

看不懂，能不能把它画成闭合的那样的（我不明白图中的那些断开的分支是连到哪）并标明输入/输出和元件的具体参数，帮忙的必粉，谢谢了

帮帮忙吧

召唤术@特斯拉线圈tc

我如果要用irfz44做zvs的话（经典zvs），其他元件（电阻，电容，电感……）的参数用不用改变？@TC线圈 @特斯拉线圈tc @云8023影

@云8023影 求详细解释

@云8023影 求详细解释

零件清单：
IRFP250·····················2个（240也可以，但没250那么好）
47-200uh电感··············1个
UF4007······················4个
12V稳压管··················2个
470欧2W···················2个
10K欧1W···················2个（2W也可以，但体积大）
0.68uf电容·················1个（耐压要有250V以上）
彩电高压包·················1个

D1 D2 要用快恢复二极管例如FR207之类的（FR开头的都是快恢复管） Q1 Q2使用MOS 要是是做大功率的话，推荐使用IRFP250 irfp460之类的管子 电阻大概也是480欧姆左右的，功率要大于1W，不过要是一般情况下2~5W就足够了。C使用0.68uf的高频电容，用两个电磁炉上面的1200V0.33uf的电容并联即可。电感RFC使用100uH电感量的氧铁芯的电感，例如电磁炉上面的大电感，自己拆掉15匝左右即可。UGG是电路正极，连在一起即可。下面接地符号的是电路负极，也是连在一起使用。。。这应该是无抽头ZVS电路吧，要是工作电压高的话，建议给MOS管（Q1 Q2）与电源负极之间加上个稳压二极管和1W的10K下拉电阻
工作电压要看MOS管的耐压，一般是MOS最高耐压的10分之2以内为最好。
