CCLF

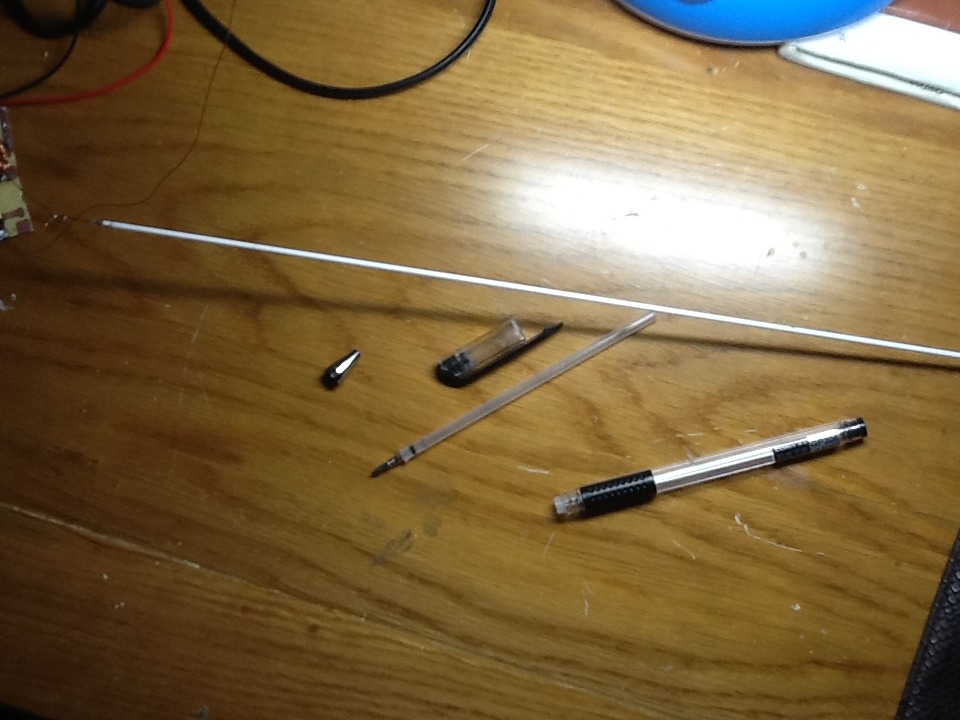

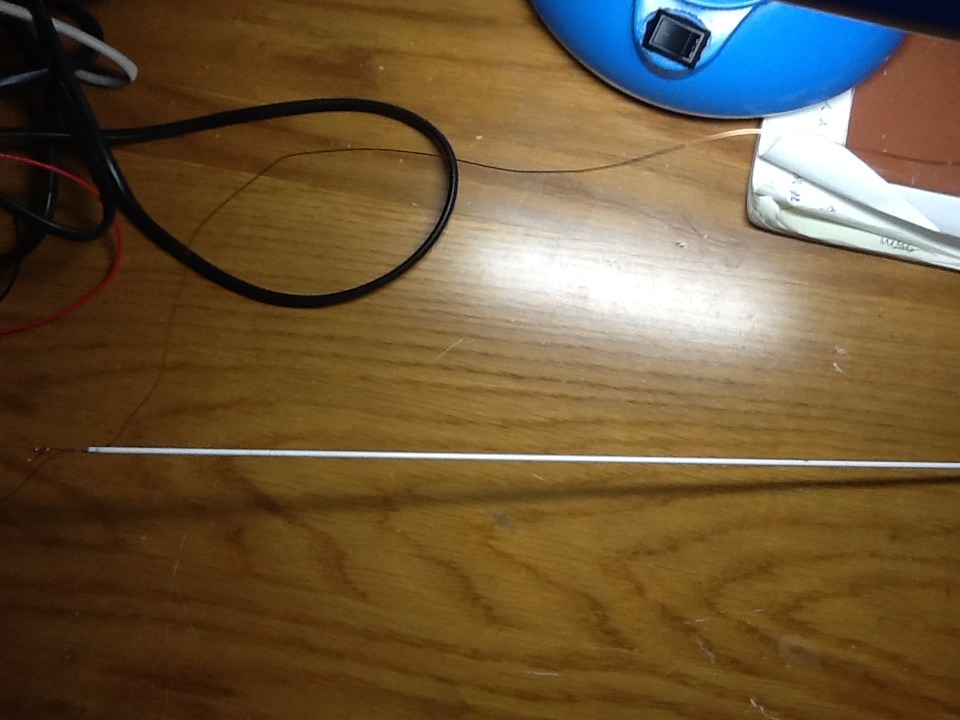

镇楼
!

我来科普关于CCLF（冷阴极荧光灯）转自度娘：收藏7126
冷阴极荧光灯
编辑
冷阴极荧光灯具有体积小、亮度高、寿命长的特点，但工作前需要预热。该类光源已经广泛应用于液晶显示器，液晶电视机的背光源中。
目录
1简介
2冷阴极荧光灯( CCFL )的诞生
3冷阴极细管径荧光灯技术参数
1简介
编辑
CCFL
液晶显示器上用的背光——冷阴极荧光灯英文名Cold Cathode Fluorescent Lamps，简称CCFL
背光模组的主要产品种类有：发光二极管（LED）、卤钨灯、电致发光（ELD）、冷阴极荧光灯（CCFL）、阴极发射灯（CLL）、和金属卤化物灯等。其中工艺成熟、性能稳定,在彩色液晶显示器（TFT-LCD）上普遍使用的背光源是冷阴极荧光灯（CCFL）；在面积较小的LCD上普遍使用的是LED背光源，尤其以发光均匀、高效的侧背光为主，LED背光源主要的应用范围：如手机、PDA、游戏机、家用电器、仪表、仪器、数码产品、汽车应用部件等产品的LCD显示面板。
CCFL随液晶显示技术的成熟有着不小的市场前景，年增长率保持在60%以上！目前，日本是CCFL器件的最大生产商市场占有率约60%，其次是台湾，市场占有率约18%
随着背光照明在办公用笔记本电脑、等离子体显示器和家用电器如电视机、数码相机、摄像机等中的应用与日俱增，高亮度的冷阴极超细管径荧光灯为此应运而生。这类灯的管径为1.8mm 3.0mm，普遍采用三基色荧光粉，通常采用Ni 、Ta 、Zr等金属作为冷阴极，在高的启动电压下形成辉光放电使灯管工作，据统计它近年来的销售量每年增
加3
0%。
冷阴极荧光灯的另一主要的应用领域就是霓虹灯，我国2008年的霓虹灯产值为30亿人民币，厂家约万家，从业人员10万以上。在室内外的装饰照明工程中，管径为10mm-20mm CCFL灯的瞬时点燃，可频繁开关，可动态调光，色彩鲜艳和长寿命等优点使它仍保持旺盛的生命力，得到广泛的应用，其产品如图所示。
粗管径CCFL产品
室内照明用CCFL
随着技术的发展，CCLF技术已经完全转型向室内照明器具。国内目前还没有涉及到这个领域，日本已经将产品投入市场。
类型有双灯管用和单灯管用灯具，灯管长度为300mm，600mm，900mm，光色有灯泡色（3000K），日光色（5000K）和广告牌用日光色（20000K）。最大消费电力18W（双灯管900mm），光束为780lm（单灯管900mm）。使用寿命6万小时，跟LED并驾齐驱。价格低于Hf型同型号照明灯具（日本报价）。

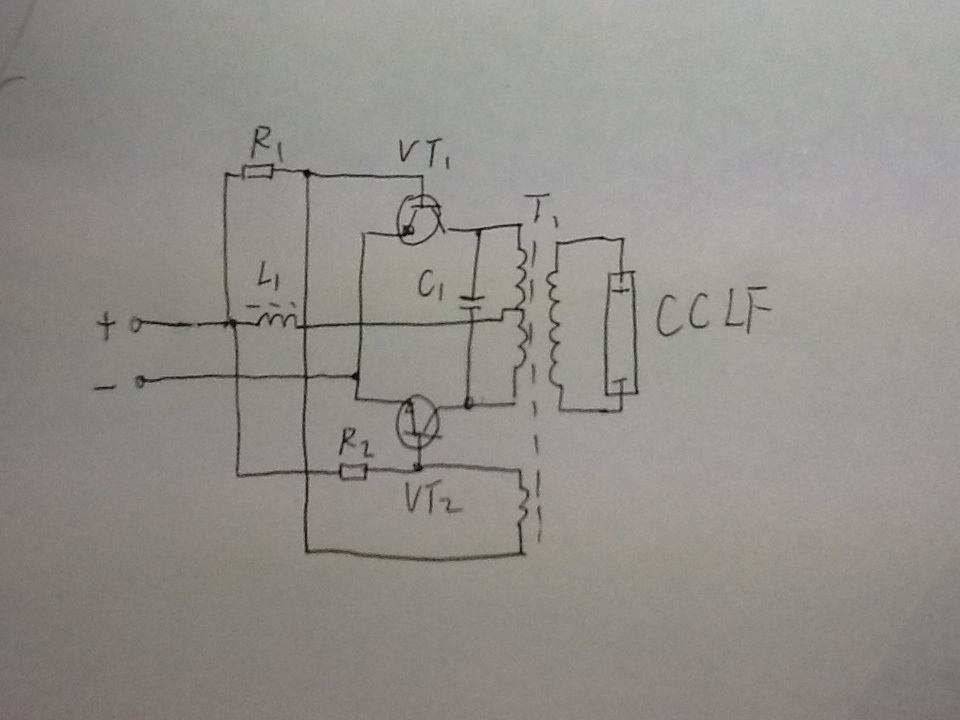

嘿嘿，我猜这一定是经典双管自激零电流关断电路（请允许我这样称呼它）就是这样!

被你发现了。我来报参数以便大家仿制。R1、R2用2K欧电阻；C1用224电容，CBB；VT1、VT2用D965管；T1首先买一支高压板，并买与之适应的CCLR灯管。然后拆下上面的变压器，用漆包线在初级加绕4T。一般变压器初级是三个端子，加上反馈绕组正好，输出端直接上灯管即可。

解释一下，高压板可直接输入12V带CCLF，此举是否吃饱撑着?不，因为我的高压板貌似不能让它工作，每次让它工作就工作一下子又不工作了。所以用它的变压器配合自制振荡器工作。你们如果能让高压板正常工作就可以直带CCLF，用不着如此麻烦。或专门购买这种变压器来这样用，不用再把整个高压板买回来去拆，成本高，又麻烦。D965是推荐管，耐受电流大，且通阻小。此电路工作状态应为ZCS即零电流开关模式，管子发热少，效率高，同之前的双管自激零电压关断电路一样。管子都是软开关。

嗯，顺便一说，此电路不如双管自激零电流关断电路耐操。输出短路车或过载易烧管。因为此时LC回路中槽路电流大，可能会冲坏管子。大家都知道，结型晶体三极管和绝缘栅极型场效应晶体三极管比起来，绝缘栅极型场效应晶体三极管耐受电流更大，所以可承受更大的槽路电流，因此双管自激零电流关断电路在重载或短路时一般不会烧管子。同时不要为了扩大输出功率用较大的谐振电容和电感量较大的变压器，因为这样会使LC回路振荡周期增加，在每个周期中，管子将耐受更长时间的冲击电流。可能导致电路一上电巨大的槽路电流瞬秒杀管子。除非能找耐受电流更大的管子。以前刚接触该电路不知道这些，挂了多少管子。

嘿嘿，楼上想多了，这种电路存在的意义不是较大的输出功率，而且较高的转换效率，电路简单，元件少。这种电路一般用于直流应急日光灯电路中。原理嘛，网上没有，请大家自行分析，我不说了，免得误导大家。

本贴目的是介绍一下CCLF和一种经典的逆变电路。

最后，此电路由于元件少，功率小，因此无需专门谐振电容，CBB就可以，也无需体积很大的变压器。所以可以做得很小，所以在一些便携式光源中也有应用。

其实我在自娱自乐。两个浏览器方案完全可行

对这个电路没兴趣。不过，挺喜欢那个灯的。。。

话说我以前弄过好几个，直接用升压条点亮了，当工作台照明用，相当霸气
