原帖：https://tieba.baidu.com/p/2214256915
元器件制作官方教程：网盘链接 置顶帖里面的
元器件制作具体步骤不说了，上面两个网址里有。
编写模型很难，可能多数人是直接用主数据库的元件，换一个皮而已。但是元件建完可能管脚不对应，这里只说一个小窍门，解决这个问题：
双击你做的元器件和参考元器件对比他们的属性

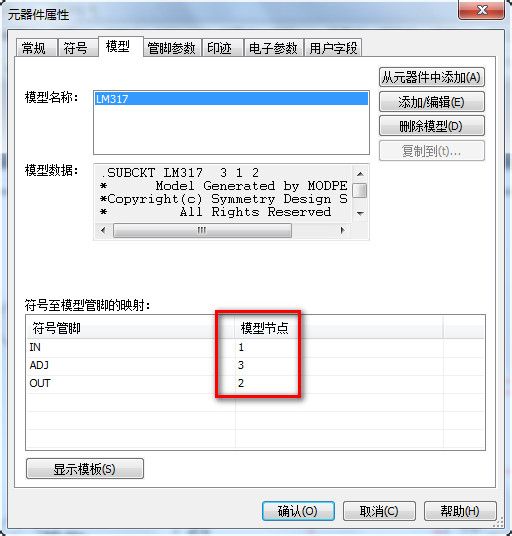

（multisim12的截图）点这个
对比这些选项卡里面的设置，【一定要调成一样】

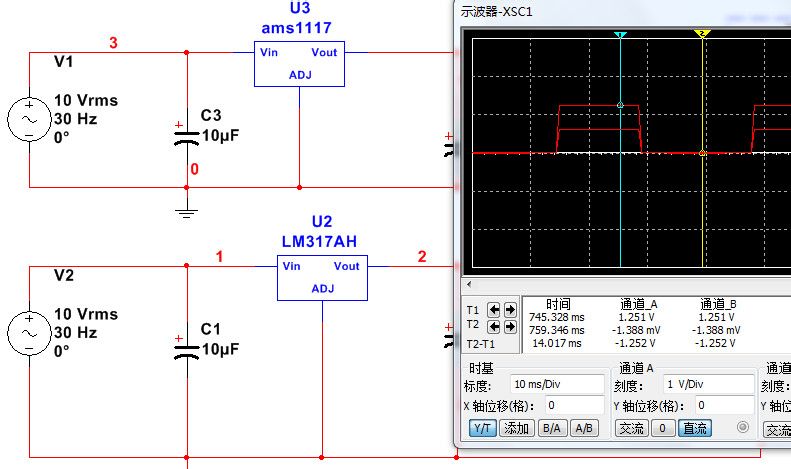

如图，ams1117是我自己做的，完全是下面那个lm317换了个皮。输出完全一致。（波形不同是因为分度不同）

其实可以加上电阻的，搞个定值输出

说个事：
我已经多年不用multisim，况且工作繁忙。相关问题就不要再艾特我或者私信我了，吧里其他一些多年前活跃的朋友也同样情况，希望大家理解
同学们问的问题其实大多自己多看看可以解决，小问题我当年都是自己调试，还经常来吧里回答，那时候才上大三，也是初学者。提供几个思路：
1.《认真看书》。实践是好的，但是要有理论基础。如果全指望实践，那前人花费数年数十年得到的成果，你还要花同样的时间走一遍？要站在巨人的肩膀上，认真学好理论。
2.《用探针》。仪表栏（界面最右侧竖条）的最下面有一个黄色的仪器，电压探针。仿真开始后点一下它，鼠标指到那根线上，旁边就会显示这根线的电压
3.《拆解检测》。整个电路有bug，要拆成部分，一块一块测试，看那块出了问题。这就体现出理论学习的重要性了，电路设计前就要成竹在胸。
