帮忙看看这个双折弯怎么画……请大神指点……
solidworks吧
全部回复
仅看楼主
level 8
zzj3323 楼主
2014年01月07日 04点01分 1
level 8
zzj3323 楼主
弄了半天弄不好
2014年01月07日 04点01分 2
kekexueheart
没看懂，你是要带角度的那个？
2014年01月07日 06点01分
level 12
02071204
钣金可以，或者尺寸量好后拉伸
2014年01月07日 10点01分 3
level 8
bang1429924053
画草图拉伸圆角
2014年01月07日 11点01分 4
level 1
mxs13001
钣金斜街法兰。就可以了。
2014年01月07日 12点01分 5
zzj3323
能具体点吗？谢谢……
2014年01月07日 12点01分
level 11
哈哈王100
你是做电子柜？正常钣金折弯那圆角是焊上去！
2014年01月07日 12点01分 6
zzj3323
我说的不是那个焊上去的那个圆角……是那个边那是折了一下……然后又折了一下……就像折纸一样，折一下再折一下……
2014年01月07日 12点01分
zzj3323
愁死我了……用边线法兰和褶边……能实现……但是我感觉好麻烦……
2014年01月07日 12点01分
zzj3323
能不能一下把两层板都折了？
2014年01月07日 12点01分
哈哈王100
回复 zzj3323 :斜接法兰不会，用钣金边线法兰，再把边线调小点，不行用拉伸切除掉！建第一个特征要用钣金！
2014年01月07日 12点01分
level 11
哈哈王100

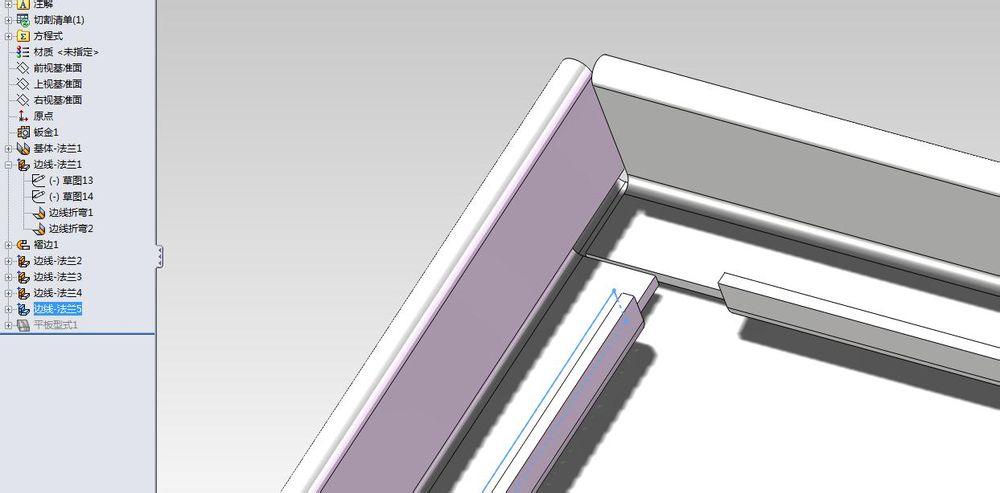

大概这样！还要调整！
2014年01月07日 13点01分 7
哈哈王100
根据实物尺寸样子调整！
2014年01月07日 13点01分
zzj3323
你能给我传一下吗？307884944是我的qq
2014年01月08日 00点01分
zzj3323
以后不会了还要多麻烦你……
2014年01月08日 00点01分
哈哈王100
回复 zzj3323 :我都删了！你按步骤做下看看！
2014年01月08日 12点01分
level 4
332781941
这在折弯里 叫拍平 用平刀折的 soli 里有那个命令是画拍平的
2014年01月07日 13点01分 8
level 10
嗨丶小小子
里边的圈是后焊上去的吧？图不全面
2014年01月07日 13点01分 9
level 4
332781941
这样么
2014年01月07日 13点01分 10
