原文地址：http://www.fashaoyou.net/Article.asp?id=77175今儿的主角是XFX讯景的非公R9 290X（具体型号：R9-290X-EDFD），是发烧友继华硕、技嘉、微星、蓝宝石之后的第五块非公R9 290X。由于之前评测过的都没有什么惊喜，因此比较失望，还是那句话，各家有意雪藏，稍后会释放更多强大的非公R9 290X，所以我们建议您不妨再等等！
这次的XFX讯景R9 290X由于更新升级了新散热模组，在卖相和性能上都有不小的提升，稍后我们会进行拆卸上机看下效果，希望这块XFX讯景R9 290X能给您惊喜！
XFX讯景R9 290X Double Dissipation Edition非公卡（简称DDE）简介
XFX讯景重新打造的Double Dissipation散热器卖相、性能更炫更抢眼！如下图所示：在之前的R9 290X Double Dissipation散热器风罩尾部特别有XFX讯景的背光，通电后的效果非常炫。另外我们注意到散热片下面的热管数量和结构发生了变化，7热管和大量的散热片集成，用料相当威猛！看来对付这块R9 290X的高温，还必须得上个好散热才行。
关于核心和主要的参数规格方面没有太多变化，XFX R9 290X依旧是火山岛核心，配备2816个流处理器，176 TMUs以及64个ROPs，4 GB的GDDR5显存运行在512BIT位宽下。关于主频速度方面，XFX讯景Radeon R9 290X出厂已做OC，默频1000 MHz，显存是5000 MHz。电源是通过一个8 +6针配置，显示输出包括双路DVI，HDMI和一个显示接口。
和其他非公R9 290X一样，这块XFX Radeon R9 290一样也是火山岛核心，包括了2560个流处理器，160 TMUs，64个ROPs，一样是4 GB GDDR5显存和512BIT位宽。
好了，我们就简单的介绍到这儿，接下来更多的细节我们还是会通过评测来介绍。为了更揭开DDE散热器的强大秘密，我们接下来会进行拆解，希望这块XFX R9 290X能给您和我惊喜！
--XFX讯景R9 290X 拆箱评测--
外包装盒设计和之前评测过XFX讯景R9 280X DDE一样，竖盒设计看着有些奇葩，测量尺寸大约：W160×D100×H340mm。盒子中间没有显卡特写图，改成了风罩通电后LED灯效的背景效果，重点突出了这块卡的灯效设计！稍后我们上机来看下其效果，那是相当的亮瞎。
此外，在盒子的下面有BLACK OC Edition、Double Dissipation Edition散热模组、4GB GDRR5显存和数字供电设计等介绍。
在盒子的背面是多国语言的特点翻译介绍，具体如下：
讯景XFX Radeon R9 290X Double Dissipation特点：
7导热管和纯铜底座采用直触式设计
超静音双9厘米直径风扇，配合GHOST 2.0散热设计更静音
最大风量，打开热性能和设计上采用了重量压力远离PCB板。
闲置待机模式下的风扇噪音只有15dB到20分贝
游戏下提供了优异的散热性能
满载模式测试最高只有85℃温度
XFX双BIOS - 电压解锁
允许最终用户通过自己来调节GPU电压，内存电压和VDDCI电压
数字电源
全固态电容和6相供电
这确保了较低的温度和高效的性能

XFX亡者龟来！！

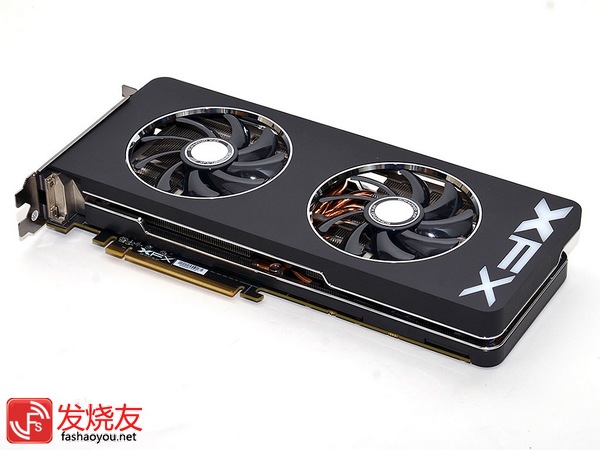

相信您和我一样，看到这块卡的时候，一定会被它的华丽风罩所吸引。其中最抢眼的地方应该是风扇和风罩边缘的装饰条设计，当然在尾部新加入的XFX讯景LOGO也是这块卡的最大卖点。通电后LED背光效果相当炫，不过要是装机后这个LED灯效果几乎是看不到的，因此我们觉得要是能放在风罩侧面会更炫，有木有。
XFX R9 290X的风罩我个人认为是最精致的，而且设计很用心，简洁大气中透漏出一种细腻！虽然是双风扇散热模组，但散热片和风罩那是相当的长，我们测量大约是30厘米，比一些双扇散热长许多，甚至和三奶风扇非公卡一样，因此用户在安装时注意下您的机箱是否能装下。
这块卡算散热模组非常强大，而且我们看到也是传统下压式的风扇，风罩是半开放半封闭式的，话说我担心热量不好散去。此外，我们注意到风罩明显比公版更宽，和微星闪电R9 290X LIGHTNING一样，在用料上更足，稍后我们拆卸下来散热看下PCB，希望会给我们惊喜！
在另一侧看到风罩也是半开放式的设计，还能依稀看到是两组阵列式散热片，散热鳍片很密集，而且为了更好的散热，散热鳍片是纵向的。更多关于散热模组的细节我们稍后拆解看下，那是相当给力，相信小伙伴们一定会震惊的！
在PCB的背面我们没有看到背板，有点可惜。从PCB用料、焊点和走线看，依旧也是PCB公版，GPU背也没有加固金属挡板。额，看到这里心一下子凉了一大截，好了我们继续。

好卡

拆下散热片我们看到下面的风罩一部分和支架需要进一步的拆卸才能看到PCB，值得一提的是右侧为了电容、电感的散热，全部是镂空的支架设计，散热风扇的风量能直接吹向这里，进而降低温度。
亚铁盐芯电感更低温，比普通的扼流线圈性能更高效。
全固态蓝帽电容被镂空支架露出，风冷能直接吹向电容，进而降低温度。

拆下散热器和支架后看到了PCB主板，大致和公版是一样的布局设计，右侧同样是6 +1相供电配置，旁边的其他用料和配置也都是公版的设计。

和其他非公R9 290X一样，这块XFX Radeon R9 290一样也是火山岛核心，包括了2560个流处理器，160 TMUs，64个ROPs。
尔必达ELPIDA“W2032BBBG-6A-F”的GDRR5显存颗粒，核心周围一共有16个，总容量达到了4GB。
MOSFET
IOR“3567B”PWM控制器
“78M05”调节器
风扇的4PIN 支持PWM测速的供电排插

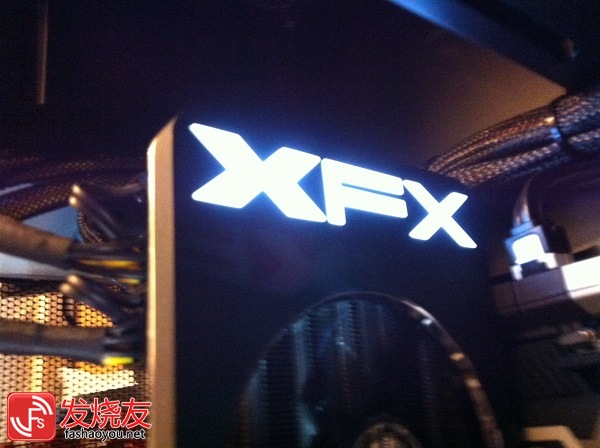

通电后的XFX白色LED背光效果非常炫，喜欢其他颜色的不妨自己MOD下，在夜晚相信会更绚丽！
