【分享】关于zvs有抽头和无抽头的新发现（表示我也加了个分享）
zvs吧
全部回复
仅看楼主
level 10
扫逮思奶 楼主
一楼防偷窥。。。
2013年11月20日 01点11分 1
level 10
扫逮思奶 楼主

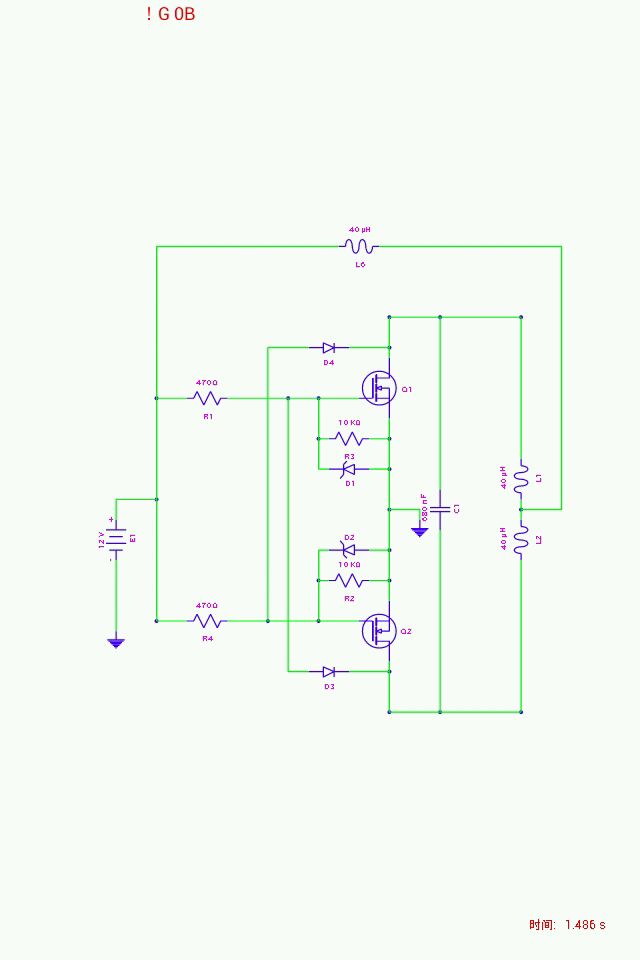

大家先看看这个有抽头的zvs有没有错误（别太注意原件参数），并且请无视那个有抽头的线圈。表示手机画图，没有有抽头的变压器，所以用了电感代替，无奈，走个形式。。。
2013年11月20日 01点11分 2
小福泥🐶🐶🐶
手机啥软件？画图
2018年01月27日 22点01分
level 10
扫逮思奶 楼主

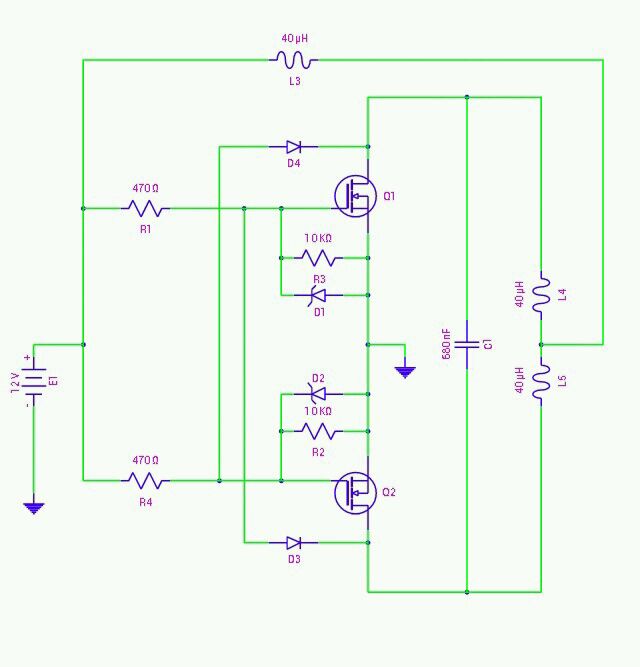

好吧，没人帮忙自己盖。再看看这个和上面的那张图有点区别，不过我没做过，不知道成不成功。不过上面的那张做的成功了。
2013年11月20日 02点11分 5
3三极管
这才跟电容关系不大 可以成功
2013年12月07日 01点12分
3三极管
这跟电容关系不大 可以成功
2013年12月07日 01点12分
li775301719
什么软件手机上画的。意味着我平板也能画图了
2013年12月07日 04点12分
level 10
扫逮思奶 楼主

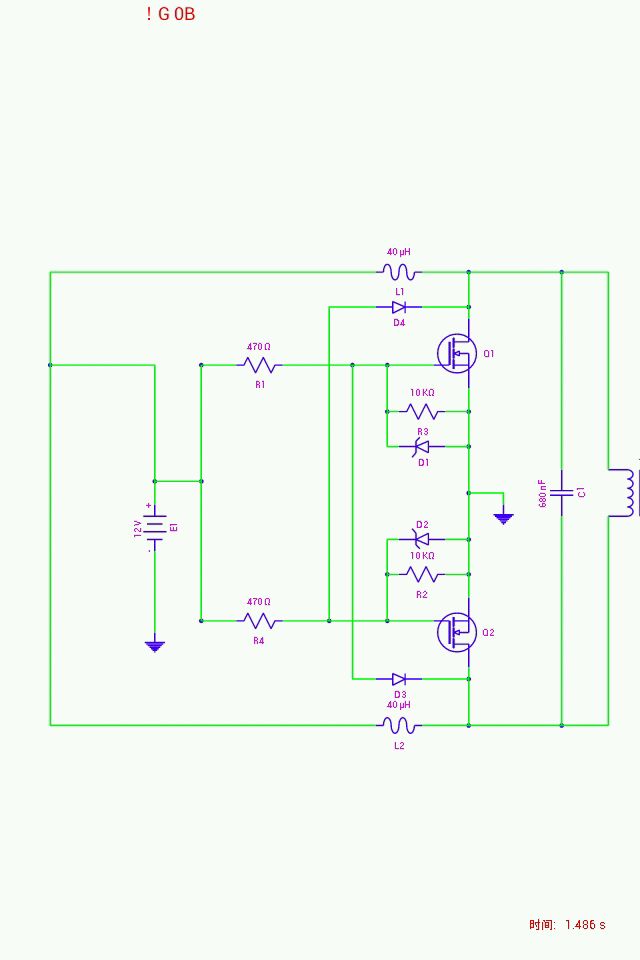

下面的分析只要重点是第二张图。看看第二张图可以像这样连接吧，实际上一样的。
2013年11月20日 03点11分 6
level 10
扫逮思奶 楼主
如果把正极和两个电感相连的地方加个电感，结果会怎样呢。实验了一下电感不大的话，实际效果不会受到多大的影响的。（其实那段导线也可以看做电感，只是大小而已。）
2013年11月20日 03点11分 7
level 10
扫逮思奶 楼主
@守候有多难
2013年11月20日 03点11分 8
扫逮思奶
@Dr羁
2013年11月20日 03点11分
扫逮思奶
@特斯拉线圈tc
2013年11月20日 03点11分
扫逮思奶
@wscykk
2013年11月20日 03点11分
扫逮思奶
@chf20120120
2013年11月20日 03点11分
level 10
扫逮思奶 楼主
求支持啊，
2013年11月20日 03点11分 9
扫逮思奶
@※♂土豆♀※ @R0bbie_ @3三极管
2013年11月20日 03点11分
扫逮思奶
@mouse1873527 @咫尺0天涯7 @玻尔归来 @1947316345 @1053541217 @55蜘蛛侠783
2013年11月20日 03点11分
level 10
扫逮思奶 楼主
那两个电感可以这样放吧，
2013年11月20日 03点11分 10
level 10
扫逮思奶 楼主
然后再这样
2013年11月20日 03点11分 11
level 10
扫逮思奶 楼主
这样
2013年11月20日 03点11分 12
level 10
扫逮思奶 楼主
有点浪费线了，断开
2013年11月20日 03点11分 13
level 10
扫逮思奶 楼主
然后这样接
2013年11月20日 03点11分 14
level 10
扫逮思奶 楼主
然后这样更好看
2013年11月20日 03点11分 15
level 10
扫逮思奶 楼主
那个电感也可以这样挪
2013年11月20日 03点11分 16
level 10
扫逮思奶 楼主
挪过之后，再优化优化
2013年11月20日 03点11分 17
sinrave
我觉得这个不工作
2013年11月20日 06点11分
扫逮思奶
下面有图片啊，
2013年11月20日 06点11分
chf20120120
这个能否工作,我也不知道,线路可以优化的,凡事他有个条件,我的意思是,按照这样布线,会不会有干扰,,别喷我,.
2013年11月20日 10点11分
扫逮思奶
这样布线？呵呵，这又不是pcb图
2013年11月20日 11点11分
level 10
扫逮思奶 楼主
把那个没有抽头的变压器去掉
2013年11月20日 03点11分 18
扫逮思奶
线圈，线圈。（没人支持心里不快活）
2013年11月20日 03点11分
level 10

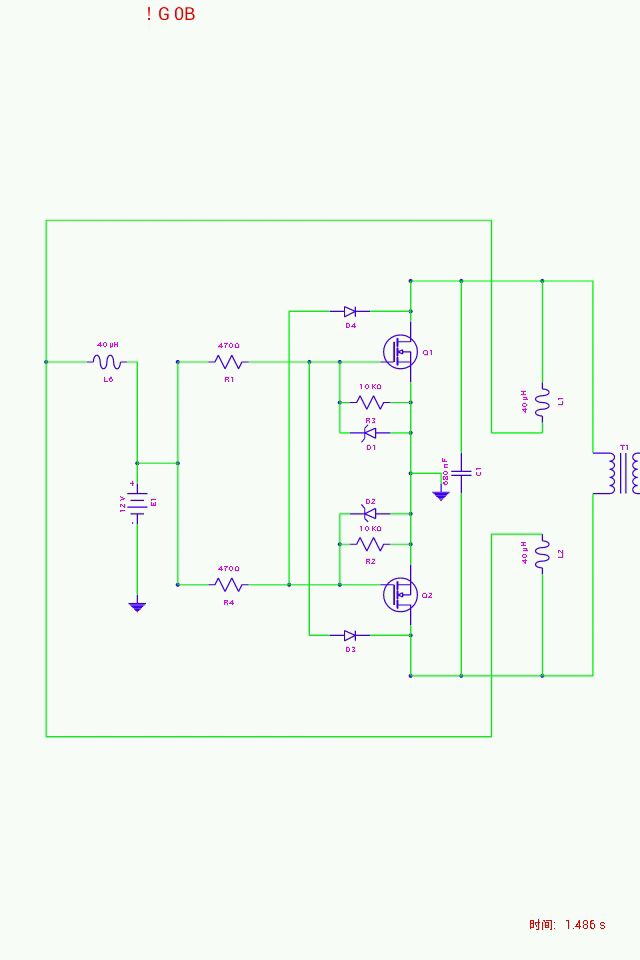

扫逮思奶 楼主
最后再把那根线挪到外面，和有抽头的比较一下吧。[哈哈]
2013年11月20日 03点11分 19
名字tns
就这张图装配后通电即可起振的
2015年10月24日 07点10分
level 12
咫尺0天涯7
来了!
2013年11月20日 03点11分 20
扫逮思奶
大神发表点意见啊，怎么觉得心里没底
2013年11月20日 03点11分
咫尺0天涯7
@扫逮思奶 有条件的话还是亲自实验比较好
2013年11月20日 04点11分
扫逮思奶
不是的，这并不是一个新的zvs，我只是把有抽头的和无抽头的比较一下，你仔细看看
2013年11月20日 04点11分
咫尺0天涯7
@扫逮思奶 好吧。。其实我觉得都差不多。。。
2013年11月20日 04点11分
level 13
sinrave
晕，最后几个换来换去还不是都一样？
2013年11月20日 04点11分 21
扫逮思奶
好吧，等下我画个图出来你就明白了，
2013年11月20日 04点11分
level 10
扫逮思奶 楼主
好吧，我表达能力不管。这是一个经典的zvs，我想大部分人都根据这个图做过吧。
2013年11月20日 04点11分 23
