做了无抽头的双管自激零电压关断电路
zvs吧
全部回复
仅看楼主
level 8
蹇卡蹇歌2v 楼主

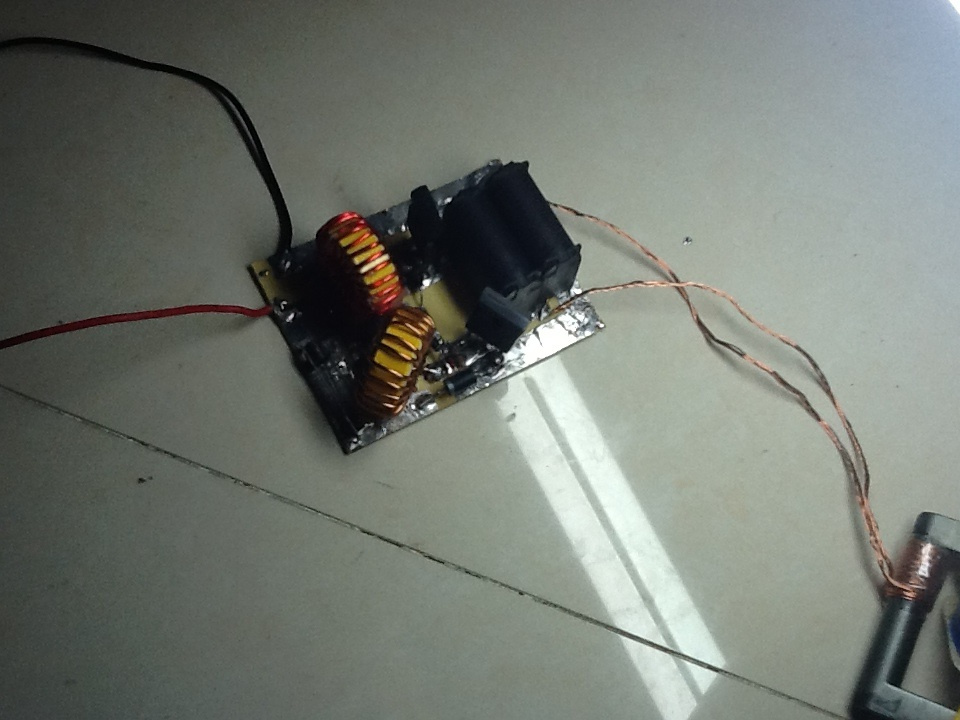

如图谐振电容两个0.33uF并联，两只IRF260，UF4007，12V稳压二极管......管子不加散热片只是略热，电感从ATX上拆的功率因素校正电感，粗线绕25T，工作时烫手了!
2013年11月17日 07点11分 1
level 12
跑跑飞车123
zvs，，，单管自激，，，，双管自激，，，，不是一类啊
2013年11月17日 07点11分 2
跑跑飞车123
我还在搞。。。之前第一个没有输出。。。。找不到问题，在搞第二个
2013年11月17日 07点11分
蹇卡蹇歌2v
确实如此，不过新型的貌似性能还不如经典的，虽然原理是一样的[]
2013年11月17日 07点11分
woaizhang09
我的场馆暴热！！
2013年11月24日 03点11分
跑跑飞车123
回复 woaizhang09 :工作五分钟无发热无发热
2013年11月24日 03点11分
level 8
蹇卡蹇歌2v 楼主
自己刻的板子，保护层仍是记号笔手绘，腐蚀液过硫酸铵。
这样玩有问题吗?灯亮爆了，甚至觉得超功率了，高压包磁芯也烫手了。初级，4股漆包线拧成麻花壮在高压包磁芯上绕10T，次级双6V8W变压器的初级绕组。两根6V线输出到36W灯，中间0V线不管它。然后，电感巨热
[]
2013年11月17日 07点11分 3
跑跑飞车123
没有散热片么
2013年11月17日 07点11分
跑跑飞车123
回复 跑跑飞车123 :效果很好的
2013年11月17日 07点11分
跑跑飞车123
回复 撕裂银河丶 :我用的260，电感缠了35圈，用两节电池可以点亮25w灯泡，场馆和电感都无发热
2013年11月17日 12点11分
跑跑飞车123
回复 撕裂银河丶 :二极管用快复fr207好，你用的什么
2013年11月17日 12点11分
level 12
跑跑飞车123
用不着两个电感，你是怎么设计的，有什么好处么
2013年11月17日 12点11分 4
Dr羁
呵呵···
2013年12月06日 14点12分
level 10
R0bbie_
看到几位大师的讨论，吾一边吐血，一边膜拜
2013年11月17日 13点11分 5
守候有多难
我擦！你又装！你楼上的几个里，你才是大师。别以为我不知道。
2013年11月18日 11点11分
R0bbie_
回复 守候有多难 :我是说几位“大师”而已
2013年11月18日 12点11分
守候有多难
@R0bbie_ 他们哪里说错了么？
2013年11月18日 13点11分
Dr羁
额呵呵
2013年12月06日 14点12分
level 10
怎么浇水
呵呵，这个才是电脑电源里的功率因数矫正电感。
——总以为百毒不侵，怎知道万箭穿心。
2013年11月18日 12点11分 7
咫尺0天涯7
原来是这个。。。表示我以为是变压器。。。而且想拆里面的线但拆不开。。
2013年11月18日 16点11分
怎么浇水
回复 咫尺0天涯7 :放水里煮。
2013年11月18日 16点11分
R0bbie_
回复 怎么浇水 :也有磁环的
2013年11月18日 22点11分
咫尺0天涯7
@怎么浇水 好吧。。
2013年11月18日 22点11分
level 10
扫逮思奶
我也表示一下，那个无抽头的效率怎么样，做过的发发言呗。
2013年11月19日 02点11分 8
level 8
蹇卡蹇歌2v 楼主
最新情况，加散热片扩大允许功率，玩感应加热烧5角硬币。
2013年11月23日 16点11分 9
路上无人我自横
这个牛
2013年12月06日 15点12分
level 7
大话春秋Lab
零电压关断？[汗]
2013年11月24日 01点11分 10
level 7
青藤557
没看见快恢复管啊
2013年12月08日 05点12分 11
