红警大战33 楼主
楼主是电子爱好者，同时也是初学者，基本什么都不知道。虚心学习，希望能得到师傅们的指点！谢谢。
前些天在网上看到了矿石机，不需要电却可以收音，深感其神奇。于是有了自己造一个的想法，虽然电路简单，但是有许多元件不清楚名字，作用。给制作带来了难题。
我这里大部分电子元器件都有，由于专业知识过少，都无法被利用。感到遗憾。
*兼新人报道第一帖
2013年11月15日 10点11分 1
level 11
红警大战33 楼主
不知道哪个是可变电容，电感器可否代替矿石机螺线管。二极管2AP9可否用其它二极管替代。
2013年11月15日 10点11分 2
红警大战33
现在知道了，上图中没有可变电容。
2013年11月17日 08点11分
小杰谈笑无声
回复 红警大战33 :[真棒]
2014年09月21日 05点09分
魔王菲诺
高频变压器，电容，晶体管，集成电路。没有可变电容
2017年03月18日 10点03分
level 11
红警大战33 楼主
同上，收音机的磁通螺线管，不知道能否用上。
2013年11月15日 11点11分 5
魔王菲诺
可以用到
2017年03月18日 10点03分
level 12
cary38
正因为不用电，所以零件要求很高。当声音比较大时，可试着替换某个零件。电容的损耗很小，要求相对低一点，但不能太旧太脏。发音器的灵敏度十分悬殊，纸盘喇叭试都不用试。喇叭的声音都是散开的，音量和耳机没法比。普通耳机还不行，高灵敏的才行。
2013年11月15日 14点11分 9
红警大战33
看来喇叭首选是错了，没关系，刚才一直都在看帖，发现电话机听筒也可以，明天拆一个试一试。多谢师傅指点！
2013年11月15日 15点11分
level 11
红警大战33 楼主
二极管有很多种，但是上面都没有写2AP9，昨天看了很多帖子，说三极管也可以，找到一个3DG12B。也找了许多电容器，如图，都不是以皮法为单位，上面大多都写着多少伏，多少K，多少焦。不知道是不是这种电容，耳机找到一个电话机听筒，据说可以用。
2013年11月16日 11点11分 10
红警大战33
@cary38
2013年11月16日 11点11分
cary38
回复 红警大战33 :2AP9是早年的通用大众型号，也不是什么特别好的东西。用0.2伏的高频管就行。3DG是硅管不行。关于电容值的标示法可以在网上查一下就知道。
2013年11月17日 07点11分
红警大战33
回复 cary38 :师傅，0.2伏的高频管上面一般写的是什么呢？电容的标注现在已经知道了。
2013年11月17日 07点11分
邂逅充满了神奇
我是可爱的邂逅充满了神奇
2015年12月11日 15点12分
level 11
红警大战33 楼主
这两个分别是2AP9 2AP10 是从老电路板上面拿下来的。
2013年11月16日 13点11分 11
level 9
ga405
不是有变压器吗，搞个阻抗匹配
2013年11月17日 05点11分 14
红警大战33
怎么搞阻抗匹配呀，我[泪]都不知道
2013年11月17日 06点11分
ga405
一个变压器，输入端接矿机输出，输出端接耳机输入
2013年11月17日 06点11分
ga405
还有你好像没有可变电容吧
2013年11月17日 06点11分
红警大战33
回复 ga405 :谢谢师傅，收音机调幅器是否就是可变电容呢。
2013年11月17日 06点11分
level 9
ga405
收音机的线圈应该能用，但是注意那是一组互感线圈，接最大的电感。
2013年11月17日 06点11分 15
level 9
ga405
收音机的线圈应该能用，但是注意那是一组互感线圈，接最大的电感。
2013年11月17日 06点11分 16
红警大战33
是不是就是最两边的抽头？还要不要加中间的磁芯了？
2013年11月17日 06点11分
ga405
@红警大战33 不是，相距最远的一组，(中间没有其他抽头)
2013年11月17日 09点11分
红警大战33
回复 ga405 :有啊，中间还有两个，应该是另一个绕组，可能与最大的电感没有关系吧！
2013年11月17日 11点11分
level 9
ga405
另外纱包线很易断，连的时候要注意
2013年11月17日 06点11分 17
红警大战33
确实是这样的，多谢师傅提醒。
2013年11月17日 06点11分
level 13
♬霹雳鸿蒙骑鹿
另外把有单晶硅的芯片锯开用极硬的材料作的针，扎在上面找灵敏点。
2013年11月17日 06点11分 18
红警大战33
虽然这样也挺简单的，但是我已经有二极管了，这个是不是就可以不用了。
2013年11月17日 06点11分
cary38
当矿石机做得比较响之后，再试DIY检波器。我试单晶硅检都是在调好台而且声音比较大的时间再换上去试的。找到触点的概率只有几十分之一，调谐对准一个台的概率也只有几十分之一，两样一起来，你要试一千次才能收到台。锯片检波作为入门，成功率大概只有十万分之一。
2013年11月17日 07点11分
红警大战33
回复 cary38 :这么说来这样还是有极大的成功率，可以试一试，谢谢师傅了。
2013年11月17日 07点11分
lxr🌐
回复 红警大战33 :都不试二极管单片机，成功了去买一个彩票庆祝[滑稽]
2014年08月10日 08点08分
level 12
cary38
数字表就能测正向压降，是通1mA电流的压降。如图是0.245伏。矿石机以0.20--0.22伏最合适。
2013年11月17日 07点11分 19
红警大战33
多谢师傅，我知道了，如果如图所示大了一点可以用吗？
2013年11月17日 07点11分
level 11
红警大战33 楼主

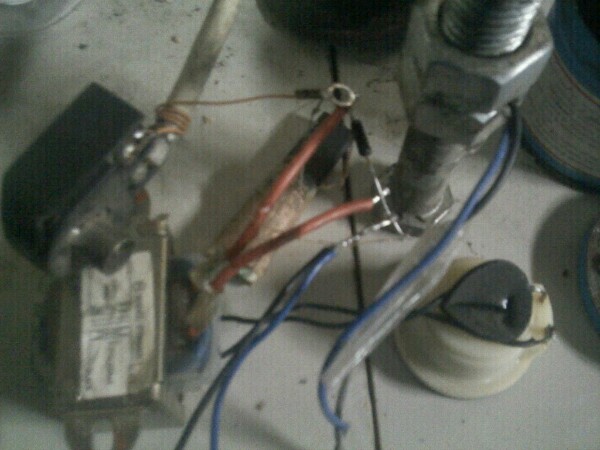

天线是室外天线，离地大约8米，接的是75Ω馈线的外网，没有用可变电容，因为暂时不知道接法。用了一个9伏变压器，初级接矿石机，次级电话机听筒，因为我看到很多帖子都是这个方法。收音机磁芯线圈一头有3根线合并为一根接二极管天线变压器初级一端，线圈另一头只有一根接二极管，地线变压器初级另一端的进线。地线采用电线连接大螺栓踩在脚底下。因为天线离水管有大概5米，有点远。没有任何声音啊。
2013年11月17日 09点11分 21
level 11
红警大战33 楼主

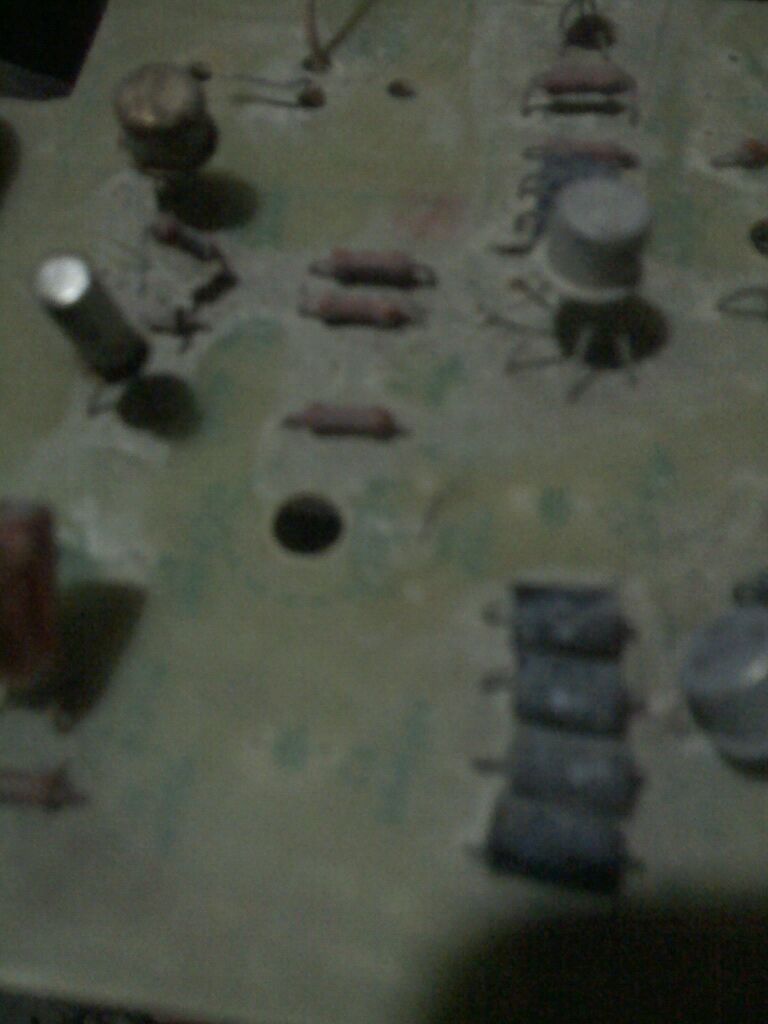

上面有一个IC5G23的晶体管却有8条腿，做什么用的呢？ZCZ83C的二极管可以检波吗？2DWф12 符号很像二极管。3BX31B能干什么。挺好奇的。
2013年11月17日 11点11分 23
亨格佬
八条腿的是集成电路早期的运算放大器。
2016年07月05日 20点07分
level 12
cary38
感觉楼主的天线、地线、线圈、可变、二极管、电容、变压器、耳机还有焊接都不牢靠。扯平算每样可靠率是50%，9个50%相乘，整体成功率只有512分之一。靠乱七杂八的拆机件组装成功矿石好象还没有成功的先例。但这吧里好几位仁兄都在努力这么干。
2013年11月18日 04点11分 24
红警大战33
相信我，我可以的，焊接绝对的牢固，虽然都是拆机件，但是个个都是完好无缺的，一定是好零件，所以成功率可以大幅提高，毕竟是简单的东西，加上各位师傅的指点，我胸有成竹！
2013年11月18日 14点11分
红警大战33
好吧，我暂时做了一个线圈里面是胶布的。等会上图。
2013年11月19日 09点11分
level 1
最后一颗卫星
呵呵呵呵 本人遥控电路爱好者 寻大神中。。。
2013年11月19日 04点11分 25
level 11
红警大战33 楼主
这种应该就是黑八线了。还好我有一点。
2013年11月19日 08点11分 26
♬霹雳鸿蒙骑鹿
嗯！黑八不过乍看之下更像大堆数，正式称呼应该[疑问]叫，对数缆，是宽带布在墙里或墙上的，我们这里都是露在外面的。
2013年11月24日 16点11分
♬霹雳鸿蒙骑鹿
宽带公司少字了不好意思手机打的容易落字。
2013年11月24日 16点11分
红警大战33
回复 碳精话筒 :这种线有粗的，这个好像有点细，师傅，这种线怎么样呢？
2013年11月24日 16点11分
♬霹雳鸿蒙骑鹿
回复 红警大战33 :这个一般都比较好不过也有偷工减料的。
2013年11月24日 16点11分
level 9
ga405
毕竟矿石收音机是无源设备，确实很靠运气。而且电感和电容的匹配要很合适，楼主没有可测电容电感的万用表，这一点来看有点悬。
2013年11月20日 04点11分 28
红警大战33
这些都会有的，忙完就打算购置了，顺便看看有没有需要的电子元件。多谢提醒，估计要明年矿石机才会响了。
2013年11月20日 09点11分
ga405
冬天也好，检波二极管的性能会有提升，但买个好的万用表很有必要，因为lz是想做个长期的电子爱好者。
2013年11月22日 12点11分
红警大战33
回复 ga405 :说的是呀，我现在在看工地，机会什么都有，还有大把的时间，这是一个好时机呀，这个冬天必须要学会点什么，师傅，想问你个事，好一点的万用表大概多少钱？从来没有买过这个，怕被人宰了。
2013年11月22日 16点11分
ga405
回复 红警大战33 :一般的能测电感电容的万用表大约200元上下吧。
2013年11月23日 02点11分
level 11
dbpp365
顶楼主，希望楼主年前能调试成功
2014年01月22日 00点01分 29
红警大战33
但愿吧，我也希望能尽早完成。谢谢！
2014年01月22日 16点01分
level 13
青岛风筝赵
@红警大战33矿石收音机做好了吗？
2014年03月08日 23点03分 30
红警大战33
现在还没有，我都不好意思说了。愧对吧务把这个帖子置顶了。但是我还会回来的。我每天都在这里。
2014年03月09日 10点03分
青岛风筝赵
回复 红警大战33 :加油！你有这么好的条件，一定会成功的。
2014年03月09日 12点03分
红警大战33
回复 青岛风筝赵 :多谢师傅的鼓励！今年我一定把它做响。只是现在受各方面条件约束难以开展。
2014年03月09日 13点03分
