问题很简单，但我真的不会，求高人指点 - 电路吧

level 2

shuang81625 楼主

平时玩火车模型，打算给模型装个灯增加视觉感。
我自己画了个图，请问转换正负极后怎么能让灯泡继续量，还有电阻应该怎么接
电源输入是12v-16v的，灯泡接上就烧了，连接电阻后发现灯泡能亮就是比较暗。
求高人帮忙，最好能说的详细一些，我实在是不懂电路。能有图就更好了
万分感谢

I

2013年10月11日 03点10分 1

level 2

shuang81625 楼主

昨天淘宝上买的东西，试验了一下，烧了好几个灯泡了。

2013年10月11日 03点10分 2

level 2

shuang81625 楼主

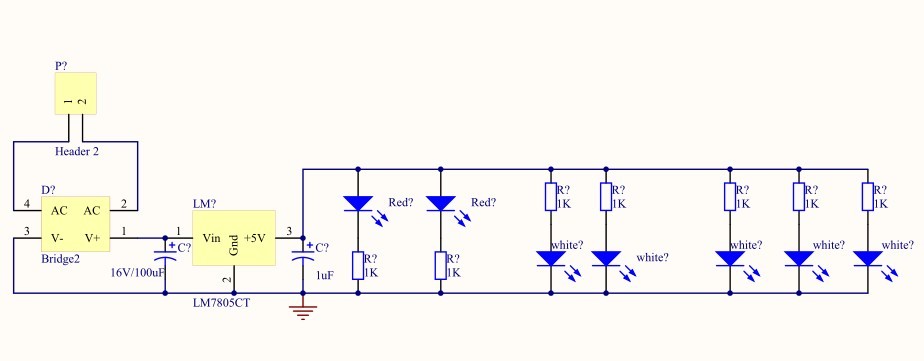

主要是正负极转换的问题，实在是不懂，有人说反接俩个led灯泡，真不知道应该怎么接。求高人帮助，这是我找到的线路图，看不明白啊

I

2013年10月11日 03点10分 3

level 1

ABCCC口DE

你的援列好了吗，炸屌天啊有木有。。。@shuang81625I

2013年10月11日 04点10分 4

shuang81625

正在改造车厢里的灯光，遇到困难了。漆面已经完成

2013年10月11日 07点10分

level 2

shuang81625 楼主

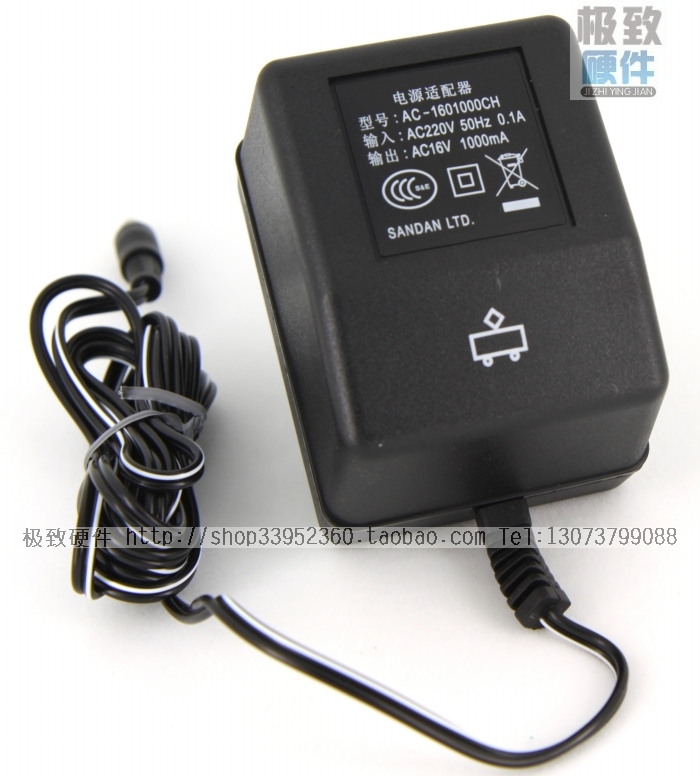

这是火车模型的控制器，

I

2013年10月11日 07点10分 6

level 8

晓东双鱼

(⊙o⊙)…？这个我好像还没学过，不知道不知道。

2013年10月11日 12点10分 8

level 1

沿海车迷

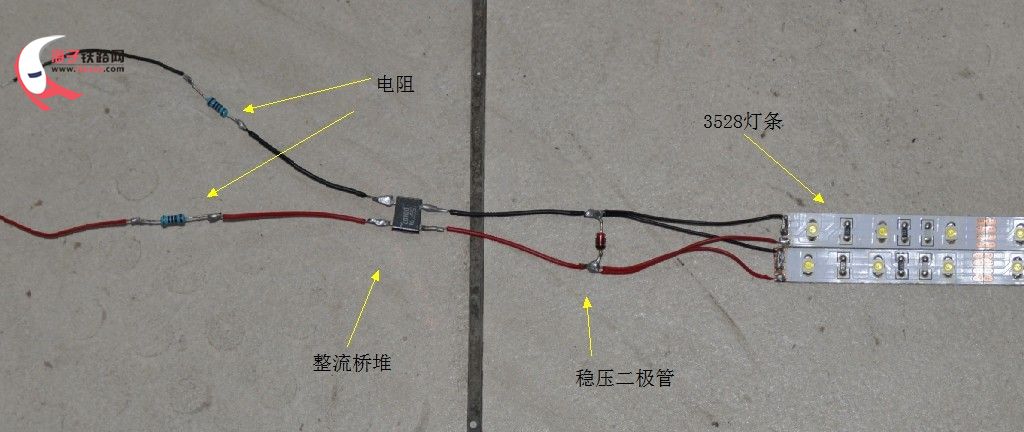

这样。。

2013年10月13日 07点10分 10

shuang81625

非常感谢

2013年10月13日 13点10分

八一控

电阻是多少欧姆的啊

2014年02月03日 04点02分

SS3B5007

请问您用的是多大电压的整流桥堆？

2014年06月06日 10点06分

shuang81625

回复 SS3B5007 :不好意思，忘记了，淘宝买的5毛钱一个。我用的电源是12v的，估计整流桥应该也是吧。我完全不懂电路

2014年06月07日 17点06分

level 11

南山辰星

感觉很高端大气上档次 [你牛]

2014年02月05日 01点02分 11

level 1

贴吧用户_0C67bCe

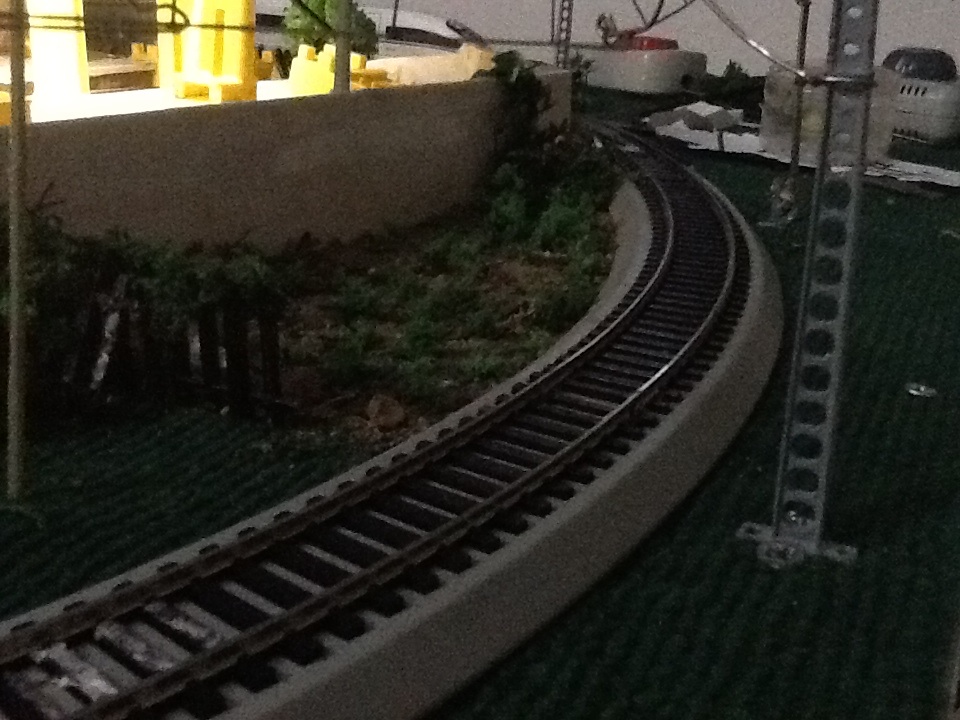

这是我的沙盘

2014年06月04日 10点06分 13

level 10

quanyongxin035

作为新人，在吧里不敢大声说话，也不敢得罪人，只能默默地顶完贴转身就走！

2014年06月07日 17点06分 14
