还记得三大件之一的收音机吗？在 那个物质匮乏的年代，能拥有一台 收音机是一件很拉风的事情，同时 也是很多人的奢愿。如今，随着科 技和经济的发展收音机渐渐的淡出 了历史的舞台，人手一部手机已非 常常见，但随之而来的是“自从有 了移动智能电话后，我的移动，智 能和电话都减少了”的现实。呵呵·· ······

因此我开始关注老旧电器，前几天 一种不用电的收音机进入了我的视 野：“矿石收音机”。这是一个令老 一辈无线电爱好者无法忘怀的名字 ，他们中有多少人因此热爱上了无 线电，就是这个“ 矿石收音机”使他 们成为了今天中国无线通信的奠基 人。其实令我好奇的不是这个小小 收音机背后深厚的故事，而是他最 “逆天”的特性：不用电！！！！

“逆天”的特性：不用电！！！！！ 开工之前先简单介绍一下这次的主 角：
矿石收音机是由Greenleaf Whittier Pickard在大约1900年制造，并且 使用条形晶体矿石来探测无线电信 号。 “矿石收音机”源于早期的检波器元 件是直接用天然矿石作成，使用时 得通过一根金属探针调整其在矿石 上的压力和方位得名。矿石收音机 是所有无线电接收设备里最简单的 一种，除非离电台相当近否则其天 线和地线的架设是非常考究的。置 于工作原理吗，我就不啰嗦了，反 正你们也不关心这一点。

我们需要准备： 1.一个底板或者 机箱（这个要不要都可以，看你想 不想把作品保存得好一点），2.一 个骨架（用来绕制线圈，可以用卫 生纸筒），3.一个可变电容，一个 普通电容（2200皮法），4.一个 高阻耳机（注意，高阻，一定要高 阻！不然会不出声，可以用陶瓷扬 声器），5.一个矿石（用于检波， 现在很难买到，可以试试2AP9，1 N60这两种二极管），6.还有一大 堆导线，一些漆包线（可以从废旧 的线圈式镇流器和变压器里拆）。 在电子市场都可以买到。

插！！
看不懂T^T

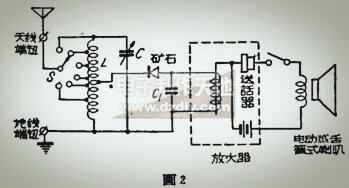

上电路图

手画不太清楚

先要用有机玻璃打磨地板

步骤
第一步：在纸筒上用漆包线绕制线圈，九十圈，可以在头尾处钻一个眼，把线穿过去，用胶带粘好。然后小心地把漆包线的漆去掉，可以用砂纸磨。
第二步：把可变电容连在它的两边，一定确定电容的两极，不要错了，如果你有万用表最好量一下，相互电阻为无穷大的就是电容的两极，可以用电烙铁配合松香焊锡把它焊上，使之更加牢固。
矿石收音机

第三步：把二极管的随便一极连在可变电容与线圈相连的随便一极上。
第四步：把高阻耳机分别与二极管的另一极，可变电容的另一极（没连二极管的一级）相连。
第四步：在高阻耳机的两极上连上电容，那个2200皮法的。
第五步：在可变电容，二极管，线圈相连的地方接上天线，就是一段导线，越长越好，收到的台越多，最短两米。在可变电容，高阻耳机，线圈相连的地方连上地线。
第六步：如果你住在楼房，就把地线连在暖气管，自来水管之类的东西上，把天线架在室外，如果是平房，就把地线埋在地里，可以先在地里插一段水管，埋半米深，再把地线连上然后尽量把天线架高。。
第七步：戴上耳机试听一下，转动可变电容，听听有没有电台。

找点图去

没人看？

都太土鳖了吧。

不明觉厉
