求大神这个图怎么画？
cad吧
全部回复
仅看楼主
level 3
huwei471269488 楼主

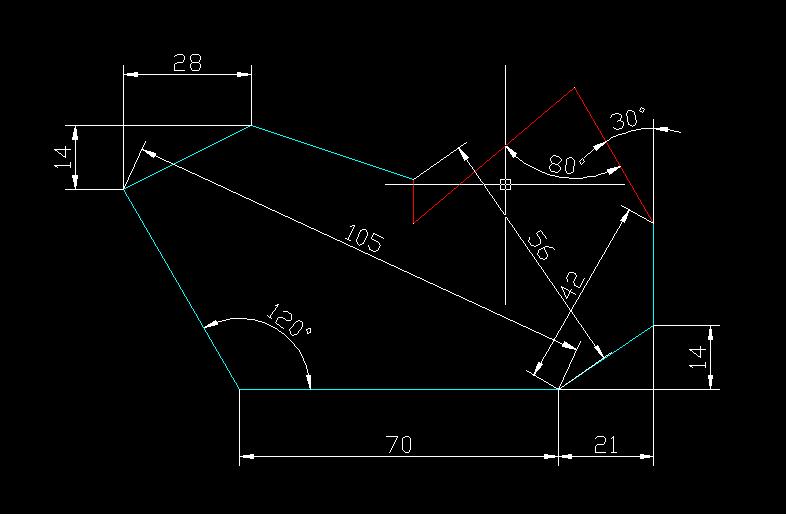

如上图
2013年09月18日 08点09分 1
level 1
泡沫风格
提示你 可以利用圆来找交点再做线
2013年09月19日 02点09分 2
huwei471269488
不行吧
2013年09月19日 02点09分
hiudshfis

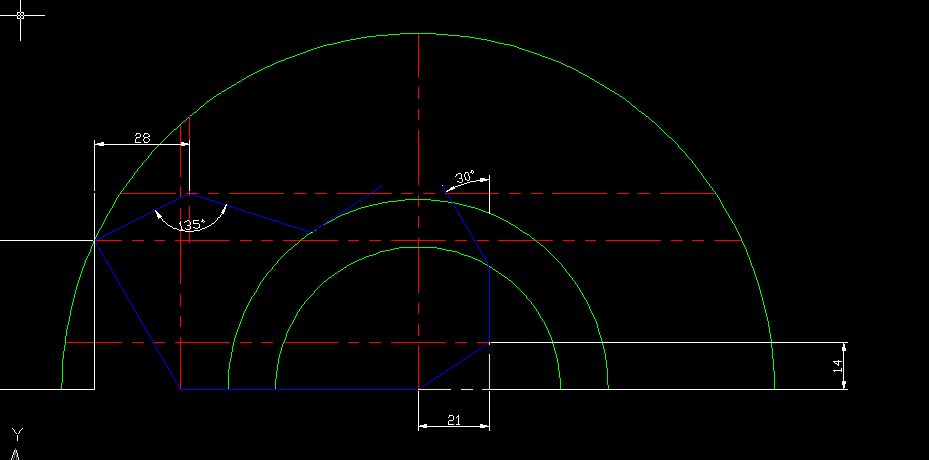

回复 huwei471269488 :是的，中间的三个数据都是告诉你是105，56，42的圆，与其他线相交点找到点了
2013年09月19日 05点09分
泡沫风格
条件不充分[呵呵]
2013年09月19日 08点09分
hiudshfis
回复 泡沫风格 :嗯，中间那个地方确实缺一个条件，所以那里长度随便取
2013年09月19日 08点09分
level 9
愤怒的切西瓜
其实很简单。
2013年09月19日 03点09分 3
level 10
hiudshfis

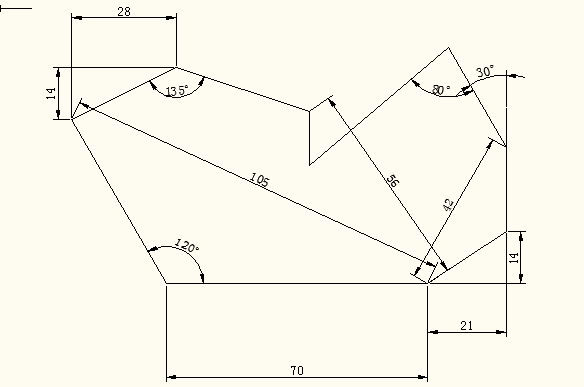

你要的图
2013年09月19日 06点09分 4
huwei471269488
等等，我研究下
2013年09月19日 08点09分
最初的一笑
你上面那个80度那里没有一个长度 你怎么确定了？？难道随便画的？？
2013年09月19日 09点09分
hiudshfis
回复 最初的一笑 :看2楼
2013年09月19日 09点09分
huwei471269488
我不是很确定你最上面那根红色的是否真的垂直，这是最大的疑点
2013年09月19日 09点09分
level 3
huwei471269488 楼主
真心画不动了
2013年09月19日 10点09分 5
level 4
小张张同志
2013年09月19日 10点09分 6
level 4
小张张同志
不确定的角度用约束画，斜线用圆找交点
2013年09月19日 11点09分 7
level 1
就是不扶墙☞
缺少条件，红线无法确定，可以随意定
2013年09月19日 11点09分 8
level 6
913188569
条件不充分
2013年09月19日 11点09分 9
level 8
帅的无赖
[哭着跑]
2013年09月19日 11点09分 10
level 4
小张张同志
有个尺寸确实是随便定的
2013年09月19日 23点09分 11
