开环幅相曲线的绘制
mathcad吧
全部回复
仅看楼主
level 2
power0ne 楼主
如此链接中的http://wenku.baidu.com/view/f17af9eeaeaad1f346933fac.html
开环幅相曲线的绘制，例1，得到增益和w的函数以及相位对w的函数。我在以下附件中：
http://1000eb.com/phow重新写出了增益函数G(w）和相位函数K(w)
如何在复数坐标系中绘制奈奎斯特幅相曲线，即文档中的第三页图？I
2013年09月17日 12点09分 1
level 12
朱老剑客
不知道baidu文档第三页图的上的横坐标和纵坐标的物理意义分别是啥。我不懂啥奈奎斯特幅相曲线，但看样子能画出来。你先解释解释，什么对什么作图，好不好？
2013年09月18日 10点09分 2
level 2
power0ne 楼主
恩，谢谢关注。
横轴是传递函数的实部，纵轴是传递函数的虚部。
（而不是传递函数的增益函数（即模）和相位函数）

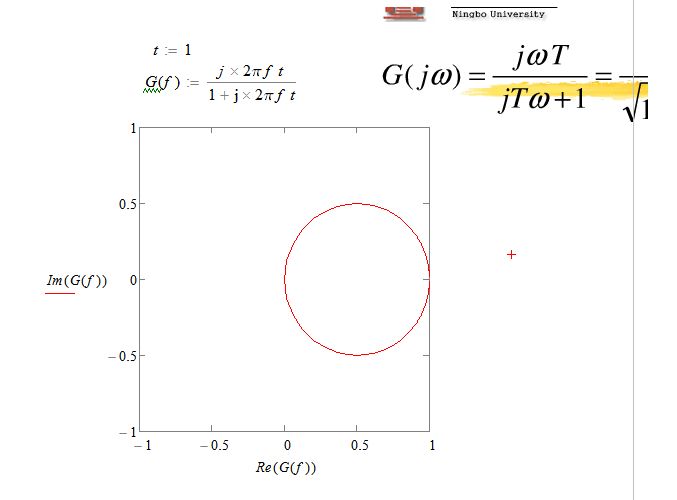

我这个图我做出来了。
其实我问的问题可以理解为：
G(f):=Re(f)+Im(f)*j
怎么在复数坐标系表示出来（也就是直角坐标系中，怎么绘制出G(f)，G（f)的每个点对应的横纵坐标分别是他的实部和虚部
）I
2013年09月18日 12点09分 3
level 2
power0ne 楼主
总是想着横轴必须是变量f，而不知道怎么去处理实部和虚部，分为两个函数来画怎么也不对。
其实就是你说的什么对什么作图我开始没搞清楚。。。
2013年09月18日 12点09分 4
