不简单昂，从选型，到出材料表，到出图纸，到施工！回复过十，我就讲讲我做项目的流程！并具体实例，一步一步有问必答！

不如楼主一步步从头到尾讲解下吧

我是从做电工开始慢慢做设计的，所以有些东西不规范请大家指正！下面开讲！

我们以一个简单的例子为实例，就做一个简单的电机正反转吧！
首先我们肯定会接到客户提的要求，比如电机的功率，电压等级，以及防护等级。。。
假定客户提的是电机是5KW,380V要求柜体放在现场，防护等级IP21,要求电机有正反转控制，有指示，有的厂家会要求用ABB的按钮指示灯和控制器件！

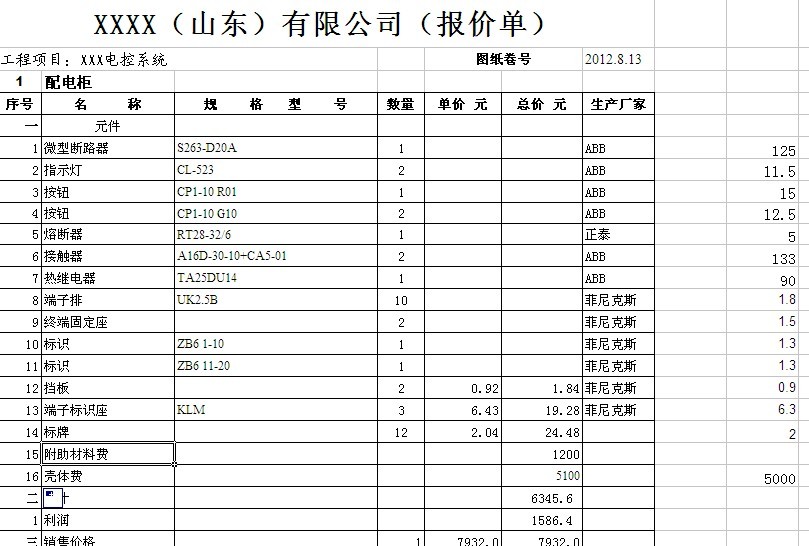

如果我做这个项目我会根据经验随手画画做出材料表，如下：

楼主 广联达软件熟悉吗 求指点

选型中请稍侯

记号，肥了看

先不选那么细了！下一个我会准备一下再来讲！这里面端子那边是不对的请见谅！

那么我们选型参照的什么呢？选型的时候首先我们根据电机功率选电流（事实证明这是不对的，必须跟客户沟通好了，到底额定电流时多少安！往往用户一开始都会疏忽，但是我们不能疏忽，电机4极跟2极是不一样的，有些厂家的电机也不一样）那么我们看一下断路器和接触器的样本！

首先是断路器，断路器呢，就必须要计算所有柜内设备的用电容量，并大于它，当然如果你能准确的知道它们中有的设施时肯定不能同时启动的那么也可以根据实际用电量算电流（有的时候成本考虑），断路器呢，有D型跟C型它们的曲线是不一样的，D型比C型抗冲击能力强，电动机保护必须选D型这点要注意，然后是电流，电流我这里选的是20A 纠正一下异步交流电动机有5.5KW鲜少有5KW的所以刚才我说的5KW是不对的，电流我们假定客户给出的是11A，我选的D20的偏大,最好应该是D16的。下面是接触器，两个接触器电流时16A的然后算算他的辅助触点够不够用，这里要用互锁所以必须要大于1开一闭，所以我选了一开的加了一个一闭的辅助触头！另外ABB的样本是很好的建议大家备一套，因为它里面有接触器各种场合应用的电流，比如星三角的三个接触器的电流你甚至可以不用算，直接用它里面的！

学习中，野鸡路子，没人要求我防护等级，也不知道，师傅指点下

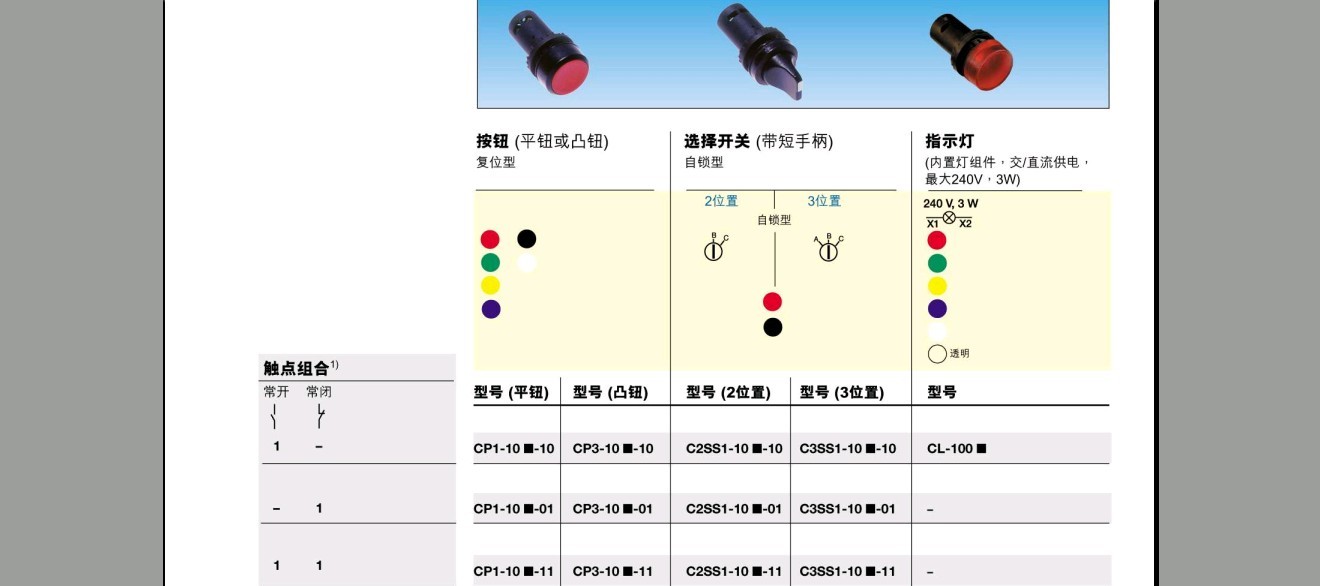

至于按钮，就是简单的两个开的，一个闭的，然后就是肯定要熔断器保护二次也就是控制线路。再就是热继电器，电流范围必须将电机额定电流包含在内！这个没什么好讲的!下面就该开始画图了，图纸需要原理图和柜体图，其中柜体图必须是要将原件1/1（CAD中）的画出来然后算出柜体的尺寸（学问很大昂！）。。

学习了!

对了电机一定要问是不是变频电机是自风冷还是单独风机，这个很重要，我吃过亏！

没画完我困了，明天再讲！

讲的真好，细致，我一般都是出图，选好原件及厂家后才让开关柜厂做，有的时候还把端子排画出来。觉得开关柜厂真细致，有一点小问题都会给我打电话

顶一下，是直播

再顶一下
