一楼自留，楼下勿插。

2013年09月01日 13点09分 1

level 5

南宫怼☜ 楼主

为了改善耳机头梁的耐用性，我设计了一套解决方案，如下所示。

将耳机头梁转轴换成金属部件，相应的用金属部件来进行连接和固定。
上面是零件设计图，可以找做数控加工的厂家定做，材料可以选用铝或是不锈钢。费用在130元左右。
做好的实物如下所示

需要特别说明的是用这个零件维修之后，dt1350的单元无法前后转动，不影响头梁的开合。

2013年09月01日 14点09分 3

月冷天河

没想到楼主居然设计图也提供了，果断精了 [真棒]

2013年09月02日 07点09分

cfplhys2011

好帖!技术宅拯救世界

2013年09月02日 08点09分

cfplhys2011

lz是学工业设计的吗

2013年09月02日 08点09分

南宫怼☜

回复 cfplhys2011 :机械设计

2013年09月02日 08点09分

level 5

南宫怼☜ 楼主

把这个零件的槽纵向加长，挫掉1mm,左边是磨好的，右边是处理前的。让这个零件上的槽能套进自制零件上的小方块里就算处理完成。

把旧的塑料转轴磨掉，打磨平整。左边是未处理的零件，右边是磨掉之后的。

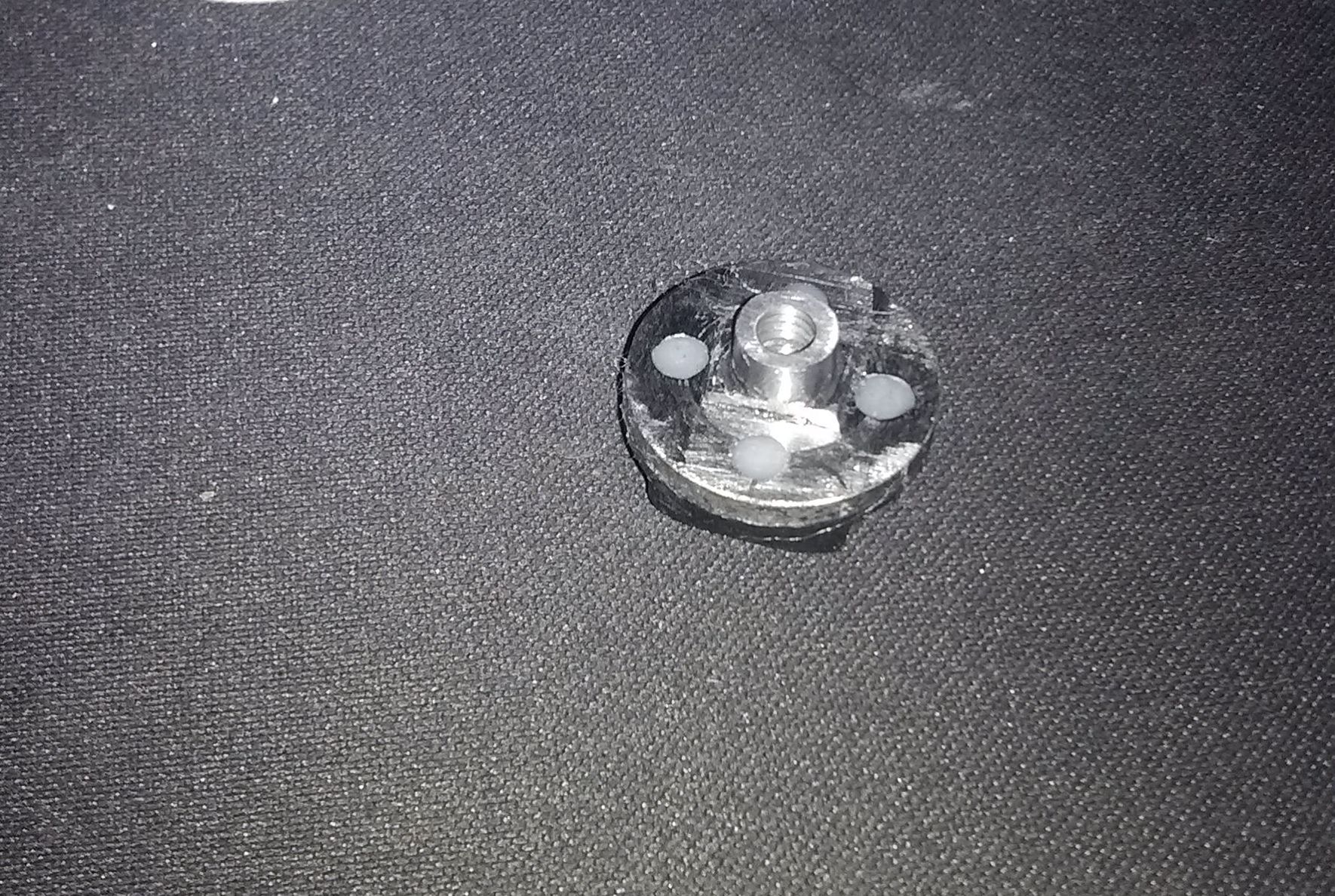

打磨好之后把金属转轴用AB胶粘上，粘的时候注意方向，不要粘歪了。固化24小时，AB胶强度达到最大。把多余的胶水清理干净，打磨平整。

2013年09月01日 14点09分 4

level 5

南宫怼☜ 楼主

最后按原样装好，拧紧固定螺丝即可。对外观影响不大。
这个方案缺点在于用AB胶粘合，可能存在强度不够的问题，其实应该把转轴处的整个零件都用金属替换掉，但是考虑到这个零件结构复杂，用数控机床重加工费用高，所以采用折中的胶粘方法，AB胶的强度用于平时佩戴耳机是没问题的。另外耳机单元不能前后旋转，单耳监听功能失效，对正常欣赏音乐不影响。
如有疑问和建议，请回帖交流。

2013年09月01日 14点09分 5

南宫怼☜

用了20天，胶粘部分使用正常，我用的是常见的哥俩好，建议使用环氧树脂胶。

2013年09月21日 11点09分
