开始制作

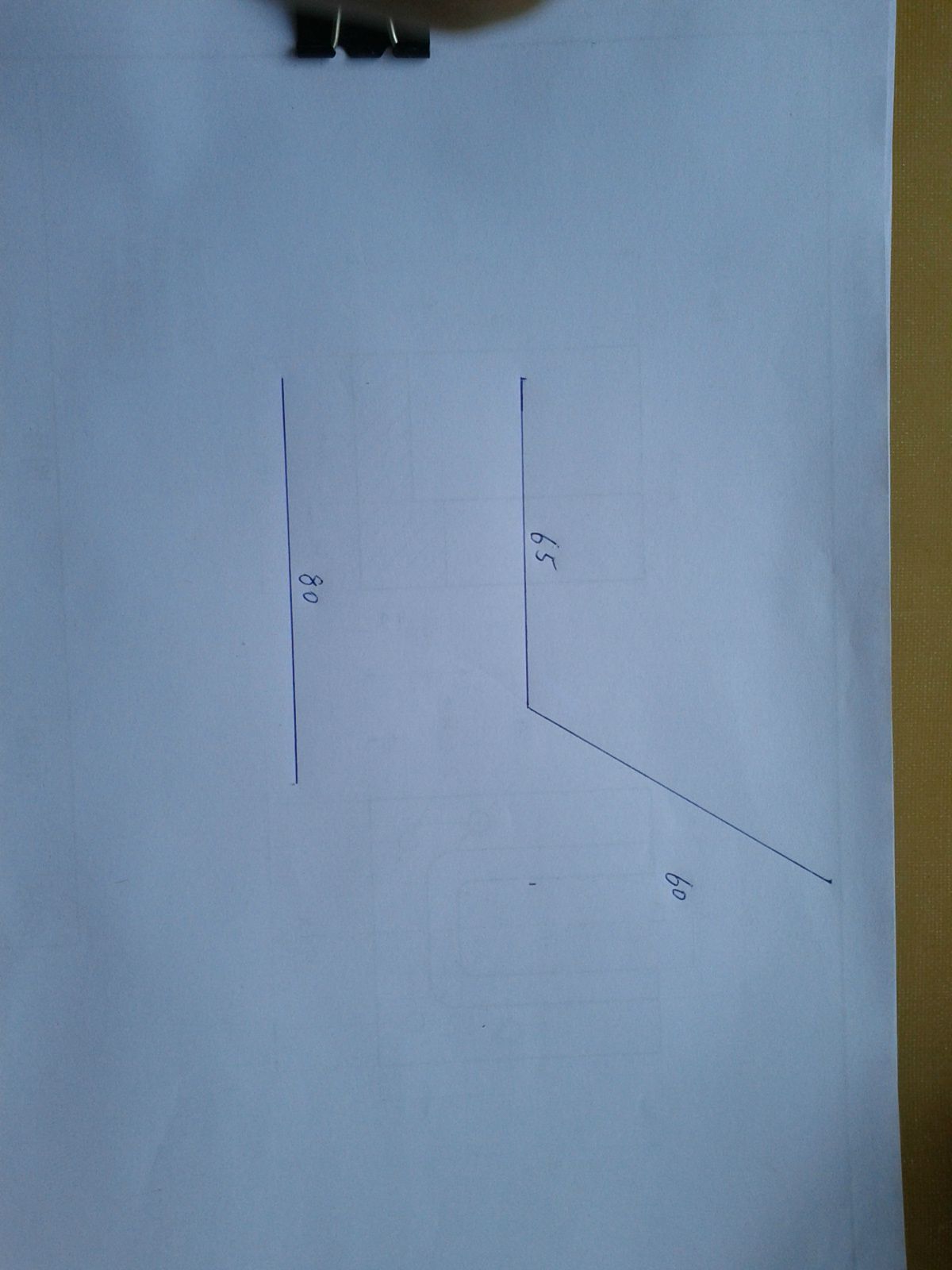

第一步--绘图

2013年08月20日 02点08分 3

level 9

tianhulang74 楼主

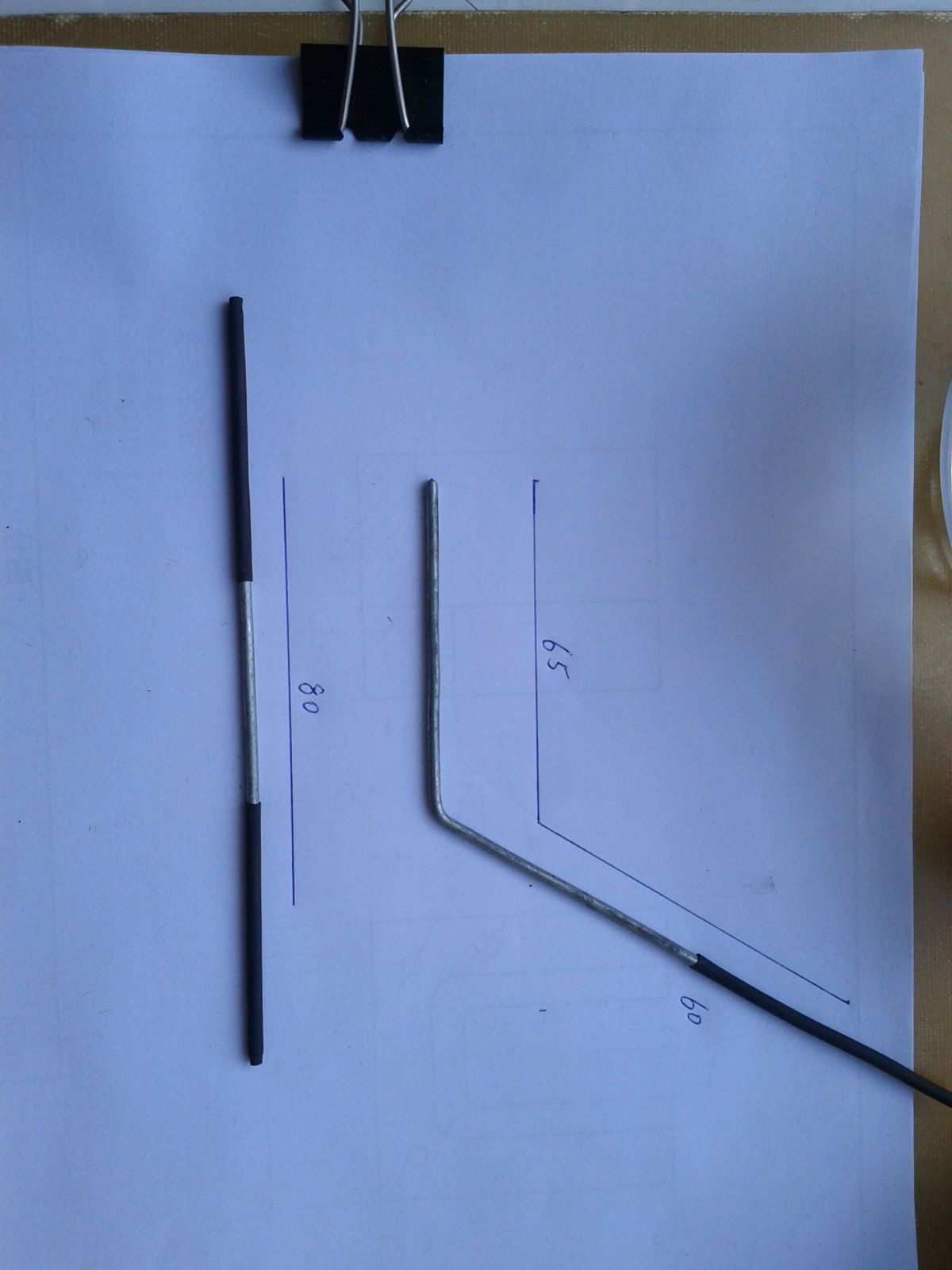

第三步--为了防止短路，在铁丝的灯头安装部分装上热缩管

2013年08月20日 02点08分 5

level 9

tianhulang74 楼主

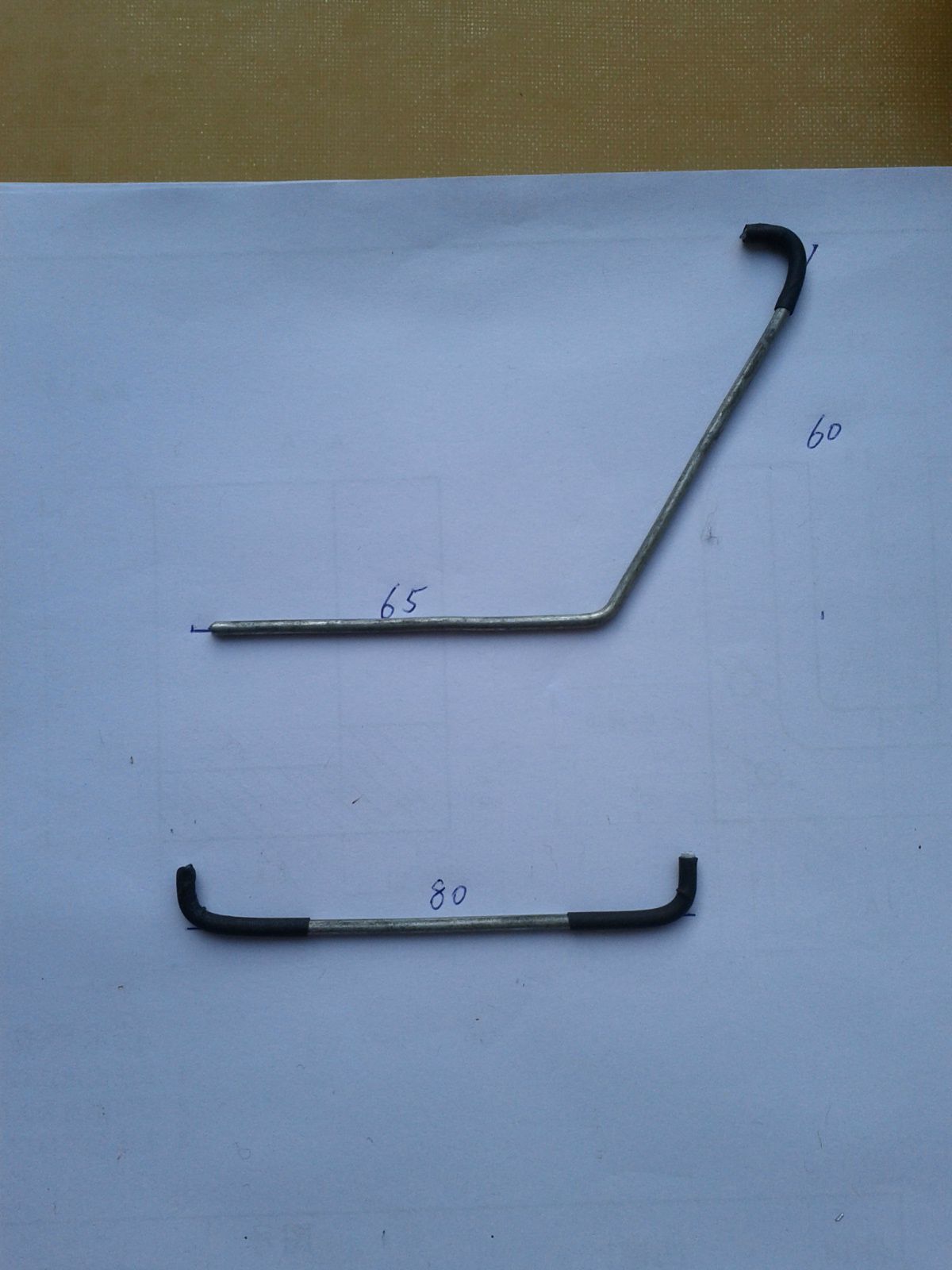

第四步--弯曲铁丝，弯出安装灯的灯座位置

2013年08月20日 03点08分 6

level 9

tianhulang74 楼主

第五步--将灯架的两部分铁丝焊接成一个整体，铁丝不太容易上锡，所以这里最好使用助焊剂，另外电烙铁要热一些

2013年08月20日 03点08分 7

level 9

tianhulang74 楼主

第七步--固定试验电路板，可以使用细铜丝之类，或者直接上胶水！

2013年08月20日 03点08分 9

level 9

tianhulang74 楼主

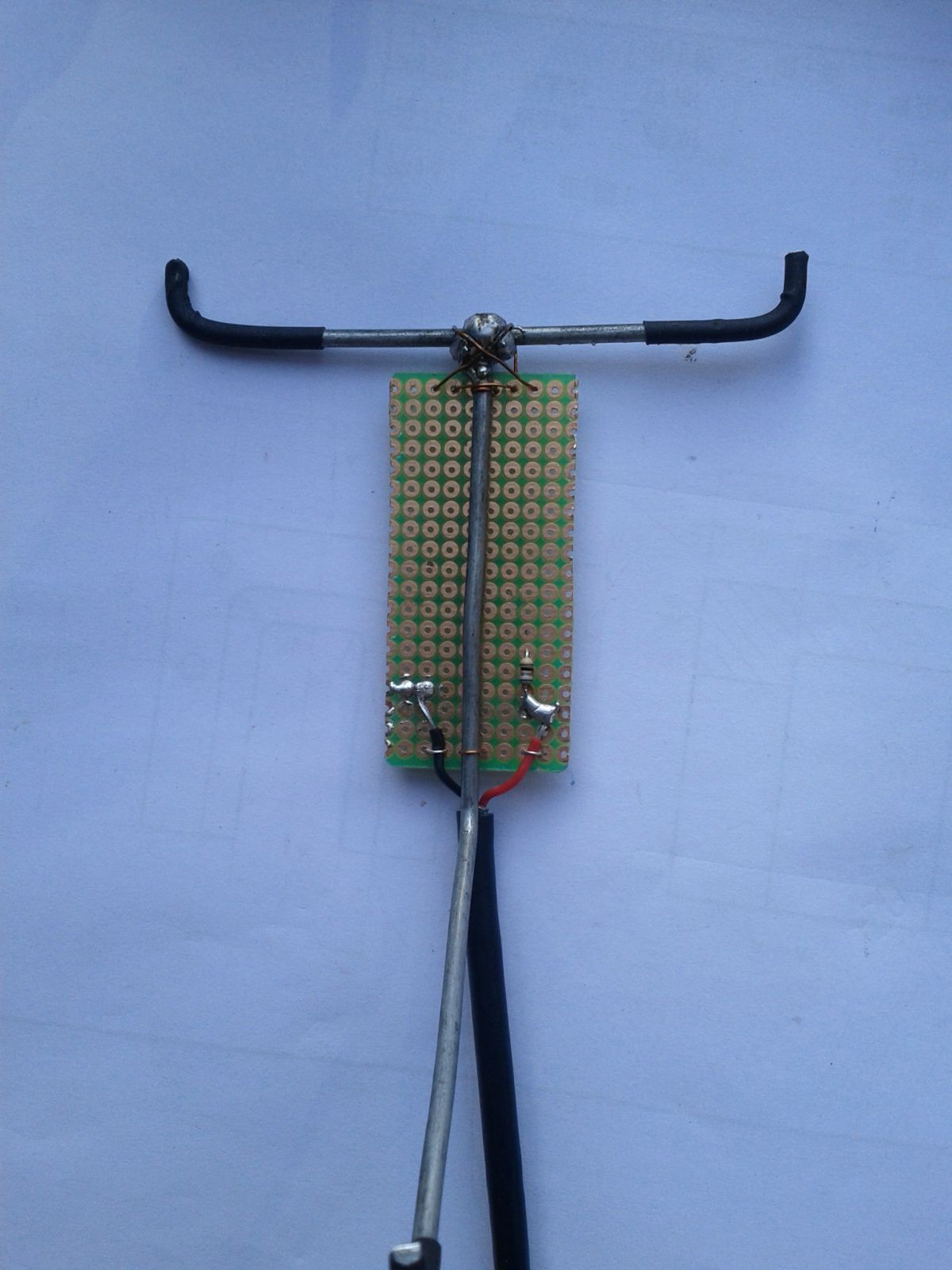

第八步--将USB线或者其他电源线焊接在电路板上，注意在正极的地方串上你准备好的电阻，50~100欧姆都可以

2013年08月20日 04点08分 10

level 9

tianhulang74 楼主

第九步--将红外发射管焊好导线，注意管脚的地方最好用热缩管封一下，这样可以避免短路，导线随意，我用的是小电机上拆下来的漆包线！然后将灯头用胶或者其他方法固定在灯架上，要确保牢固！

2013年08月20日 04点08分 11

level 9

tianhulang74 楼主

第十步--将导线按正负极接在USB线的正负极，同样注意正极的地方应该是有一个电阻串联的

2013年08月20日 05点08分 12

level 9

tianhulang74 楼主

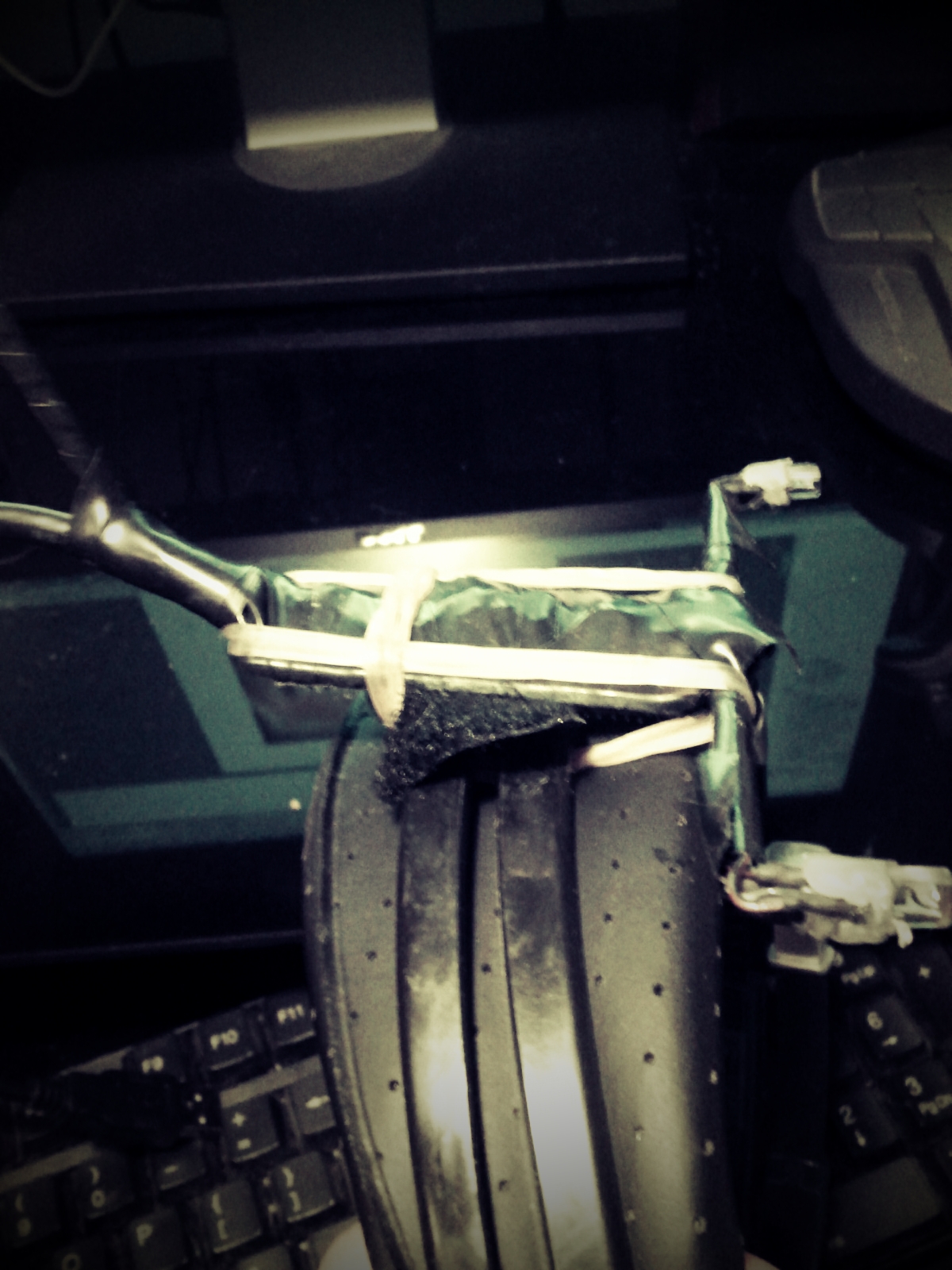

最后就是如何美化你的灯架了~可以用电工胶布或者别的什么包裹一下~我是这样包裹了一下，不过大家说还是很难看~哈哈哈~毕竟不是卖的~所以无所谓啦~

2013年08月20日 05点08分 13

level 9

tianhulang74 楼主

关于固定的问题~这个可以根据你打算把灯架安装在什么上面决定你的固定方法~我就比较偷懒，直接用皮筋
