最新作品，八木支架已经完成，可手动旋转可攀爬，制作时间两天，安装由于没有时间，所以正在安装过程将直播
吧材料和制作大概过程总结一下，欢迎大家一同讨论改进，砸鸡蛋
支架主要考虑是在7楼，安装和搬运不方便，所以使用多节组合，然后考虑成本和其他个人原因，到二手刚才市场找材料去，
支架使用了手调方式，没有架设铁塔和自动机控，下一步搬家打算做铁塔
材料，8毫米钢板3个平方，用于做法兰盘和顶部旋转及顶勾
7厘米直径的国标镀锌水管3节，每节3米左右，厚度在4毫米左右
4厘米直径的国标镀锌管一根，长度2-3米，顶部插入7厘米管固定八木和旋转使用
1.6厘米钢筋3-5米左右
螺丝8.8强度12毫米的若干颗。
先将钢板切为10厘米*15厘米的法兰盘材料，和直三角，固定法兰与立管，用机床均匀打孔每个法兰盘4孔使用14毫米转头，这个倒车床店搞，将做好的部件焊接起来
然后做一个圆盘，中间烙空，刚刚能插入4厘米的管最好，再将管焊接在4厘米的管上面，做一个手把，用钢筋，方便旋转
顶部切一块5CM*10CM的钢板，焊接在4厘米的钢管顶部，然后钢筋做个勾，方便安装滑轮
然后将第三节7厘米管打三个单边孔，以固定顶部旋转部件，并将螺母焊接在这里
将钢筋切为30厘米左右，每隔40-60厘米焊接一根在立杆上面，用于攀爬
左右基本的架子就完成了。下一步就是安装了，下回分解，我也还在安装过程中

下载 (145.85 KB)

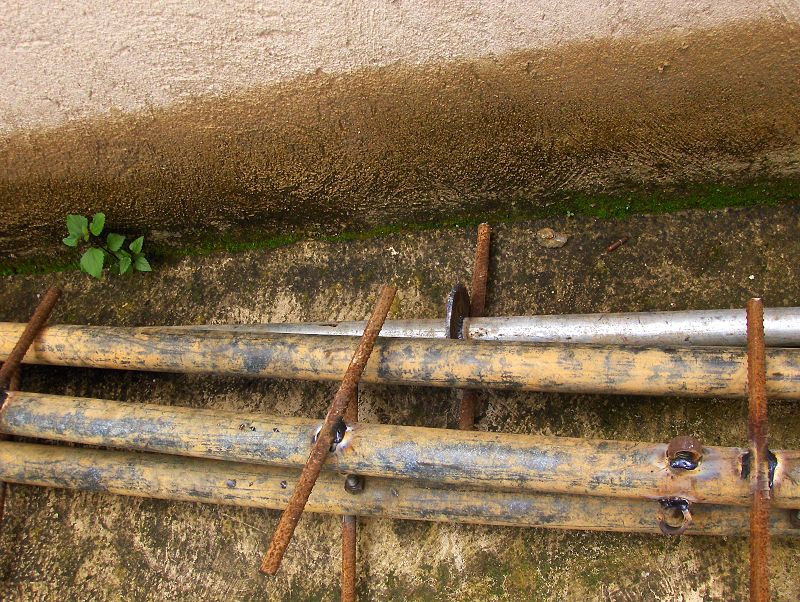

2013-8-15 14:46杆子的爬梯杆子的

下载 (158.3 KB)
2013-8-15 14:46法兰盘底座

下载 (166 KB)
2013-8-15 14:46三节底座

下载 (182.45 KB)
2013-8-15 14:46

下载 (145.91 KB)
2013-8-15 14:46钢绳的拉扣

下载 (160.25 KB)

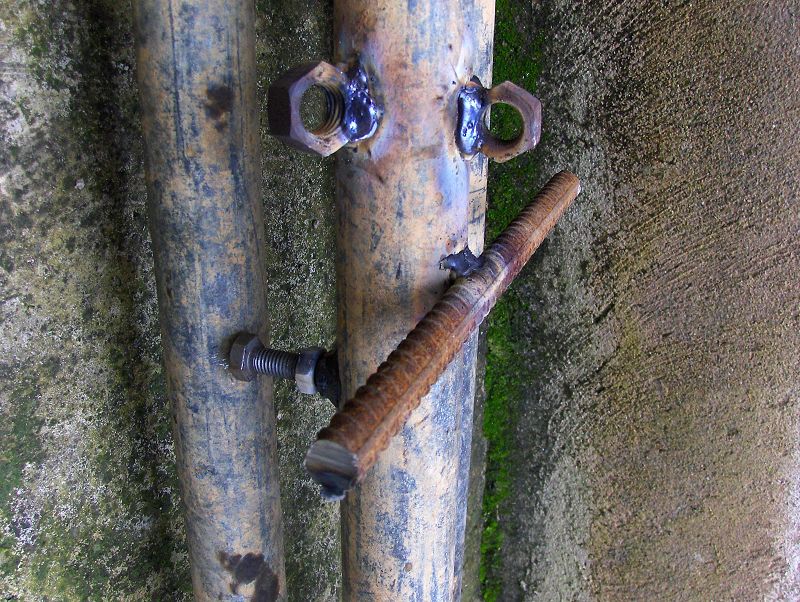

2013-8-15 14:46旋转杆锁定螺栓

下载 (132.62 KB)
2013-8-15 14:46顶部固定滑轮

下载 (171.72 KB)
2013-8-15 14:46

下载 (133.03 KB)
2013-8-15 14:46杆顶

下载 (145.86 KB)
2013-8-15 14:46顶部滑轮扣扣
杆顶倒钩

下载 (126.88 KB)
2013-8-15 14:46旋转卡扣和助力扳手

下载 (28.11 KB)

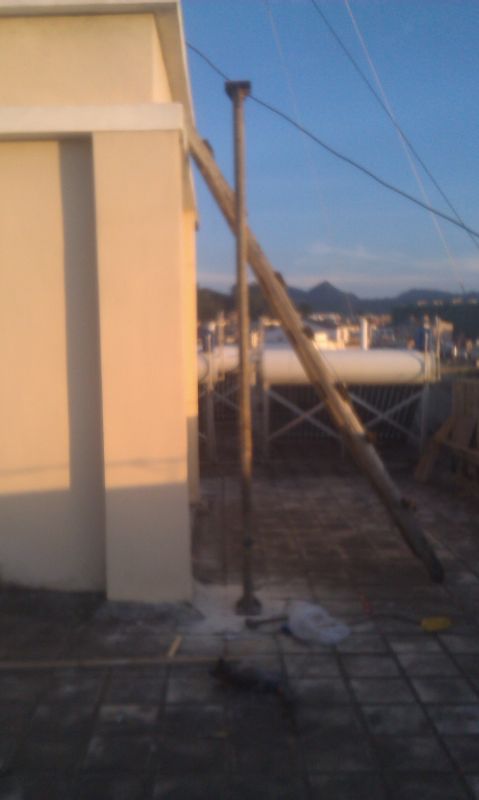

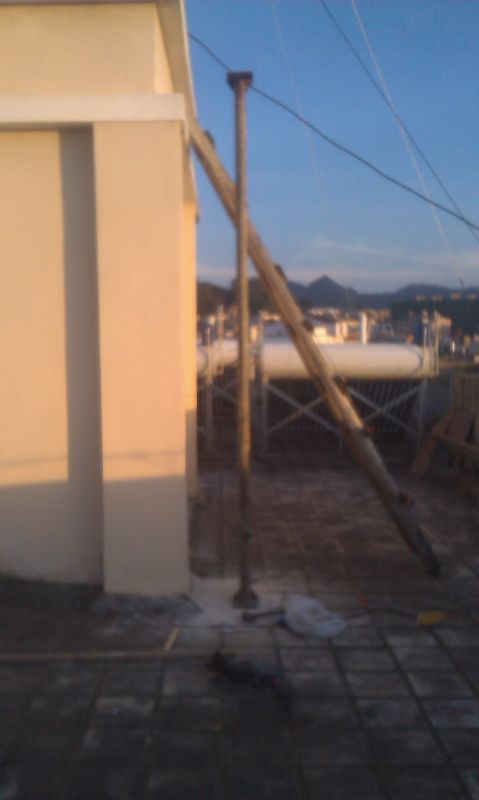

2013-8-15 14:46架设一截，待加水泥和横拉杆

下载 (43.75 KB)
2013-8-15 14:46底座膨胀

下载 (30.72 KB)
2013-8-15 14:46安装底部特写

下载 (28.36 KB)
2013-8-15 14:46

下载 (46.37 KB)
2013-8-15 14:46后加了垫片

下载 (28.29 KB)
2013-8-15 14:46



2013年08月15日 08点08分 1

level 13

遗憾就遗憾吧👦

屌炸天, 膜拜大神

2013年08月15日 09点08分 2

level 9

视觉生活眼镜

我知道你是哪位大神啦···

2013年08月15日 13点08分 3

loveniu520

我是大婶不是大神

2013年08月15日 13点08分

level 8

KamikazeYicoo

日本的八木天线你都会做。。奇才啊。。

2013年08月16日 08点08分 6

level 8

loveniu520 楼主

只要有图纸，做着不难，这些都是爱好者做的，没有避雷针有避雷器就是了

2013年08月16日 14点08分 7

level 12

ynligr

收啥信号？可以收电视还是电话那样呢。。。。。好强大啊

2013年08月16日 14点08分 8

loveniu520

应急短波，比电话远千数倍的距离，可以绕地球转圈圈，战争电视经常出现，或者是现代军事的，背着和远程部队通讯

2013年08月16日 17点08分

ynligr

回复 loveniu520 :哦，很厉害啊

2013年08月17日 02点08分

TBY3332

回复 loveniu520 :这个东西相关部门不允许安装的，

2013年08月21日 06点08分

loveniu520

回复 TBY3332 :相关部门已经批准，我们省直管的，本地是没有权利管的，而且我们是合法使用，有相应证书和批文，不准的是无证无文的黑玩家

2013年08月21日 11点08分

level 11

武璇她爹

好历害啊，，膜拜

2013年08月17日 00点08分 9

level 6

马米兰婚纱摄影

你是精神真够好的

2013年08月17日 09点08分 10

level 8

loveniu520 楼主

当运动，减肥，有追求

2013年08月17日 16点08分 11

level 8

loveniu520 楼主

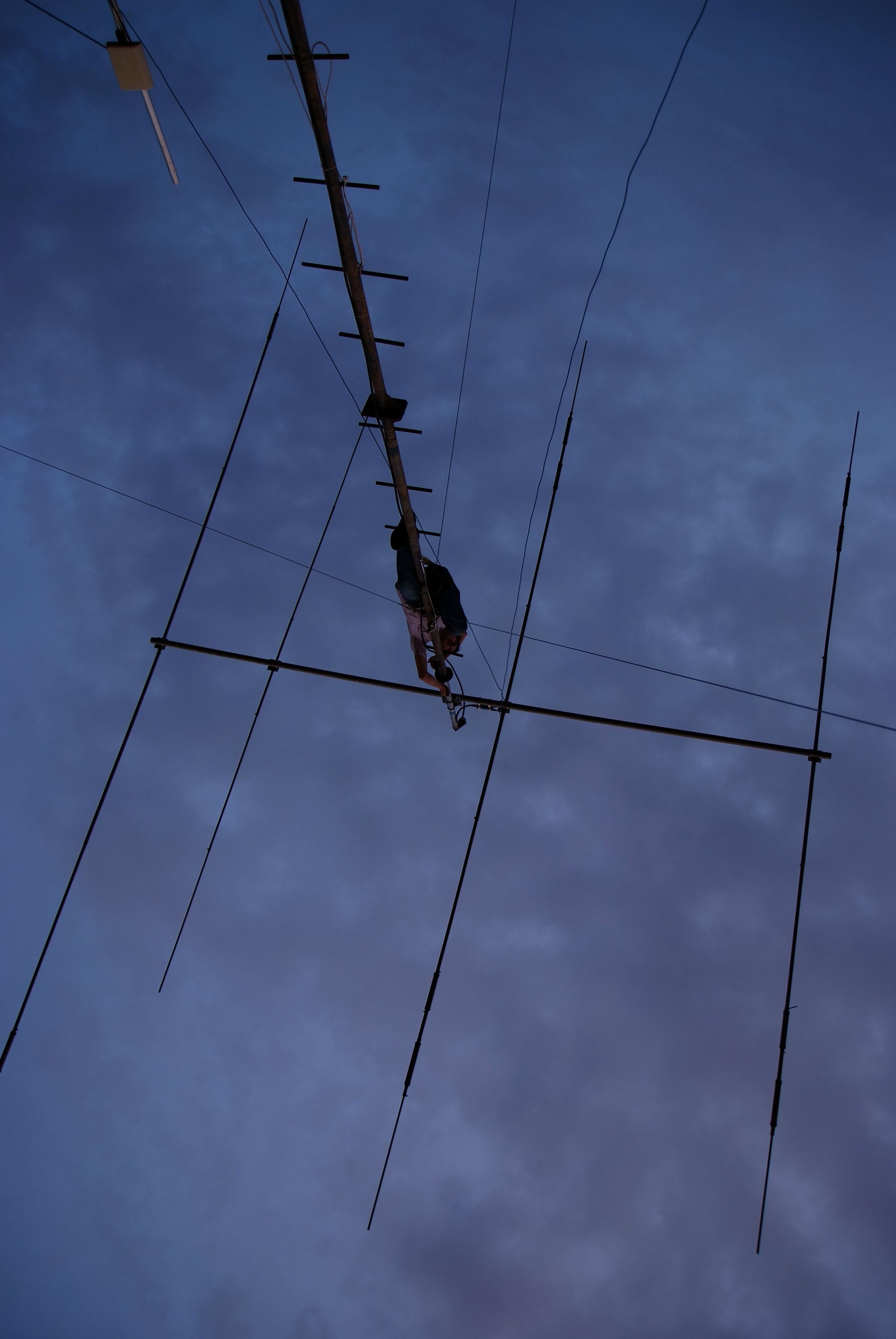

终于完成八木天线的安装，在家可以收半个地球短波通话了

2013年09月02日 14点09分 15
