【自制】音乐播放器
电子制作吧
全部回复
仅看楼主
level 12
wscykk 楼主
在 ZVS 吧发过了，在这吧分享一下。
2013年07月17日 11点07分 1
level 12
wscykk 楼主

制作时间：15-21/7/2012
2013年07月17日 11点07分 2
level 12
wscykk 楼主
2013年07月17日 11点07分 3
level 12
wscykk 楼主
自从 09 年本人自制的 MP3 播放器炸掉后，一直没时间做另一个，而且储存重要资料的硬盘也坏掉了，於是干脆重新设计一个。

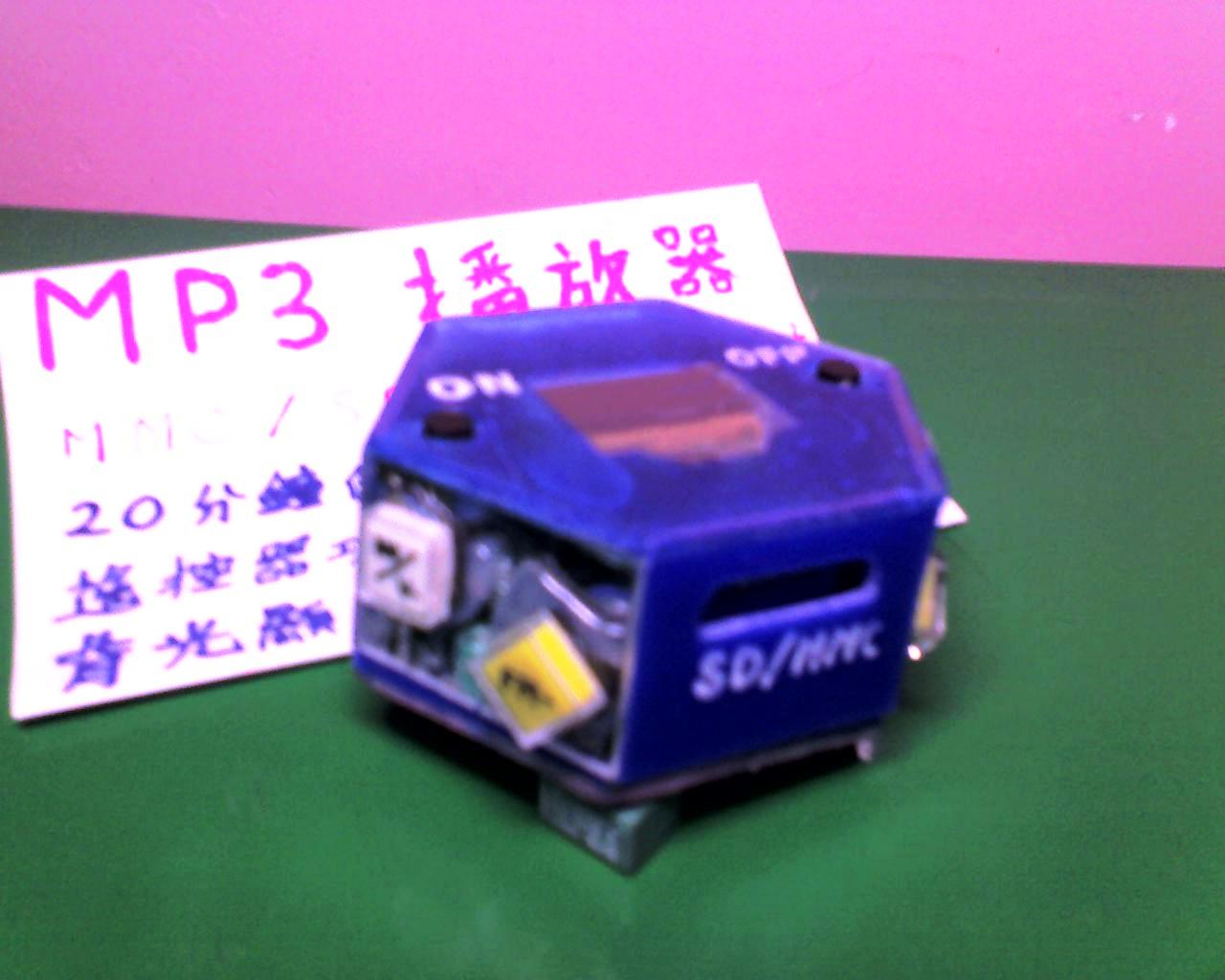

以前的播放器：
2013年07月17日 11点07分 4
level 12
wscykk 楼主
外形方面选用已报废的写字板外壳，而不是以前的六角形 PMMA 板，而且刚好有三个按钮。
写字板外壳（网上搜集）：
2013年07月17日 11点07分 5
level 12
wscykk 楼主
单片机方面选用了 ATmega8，这次制作的是一个输岀
PWM 32KHz 的纯 8 位 WAV 播放器。由於是 PWM 输出，所以听上去有点像以前卡式录音带的感觉，喜欢的吧友们不妨试试。
万用表测的输出波形：
2013年07月17日 11点07分 6
level 12
wscykk 楼主
经本人测试，最大支援
FAT32 2GB SD 记忆卡，实际容量
1.86GB 以上的不能播放（程序支援不了，因为 SD 卡工作在 SPI 模式下）。最高支援
44.1KHz 8 位 WAV 格式的音乐文件，而且
尽量不要以中文命名。
2013年07月17日 11点07分 7
level 12
wscykk 楼主
相关视频：


视频来自：优酷
2013年07月17日 11点07分 9
level 12
wscykk 楼主
这里只给出单片机及其外围的线路图，电源部份就省略了。

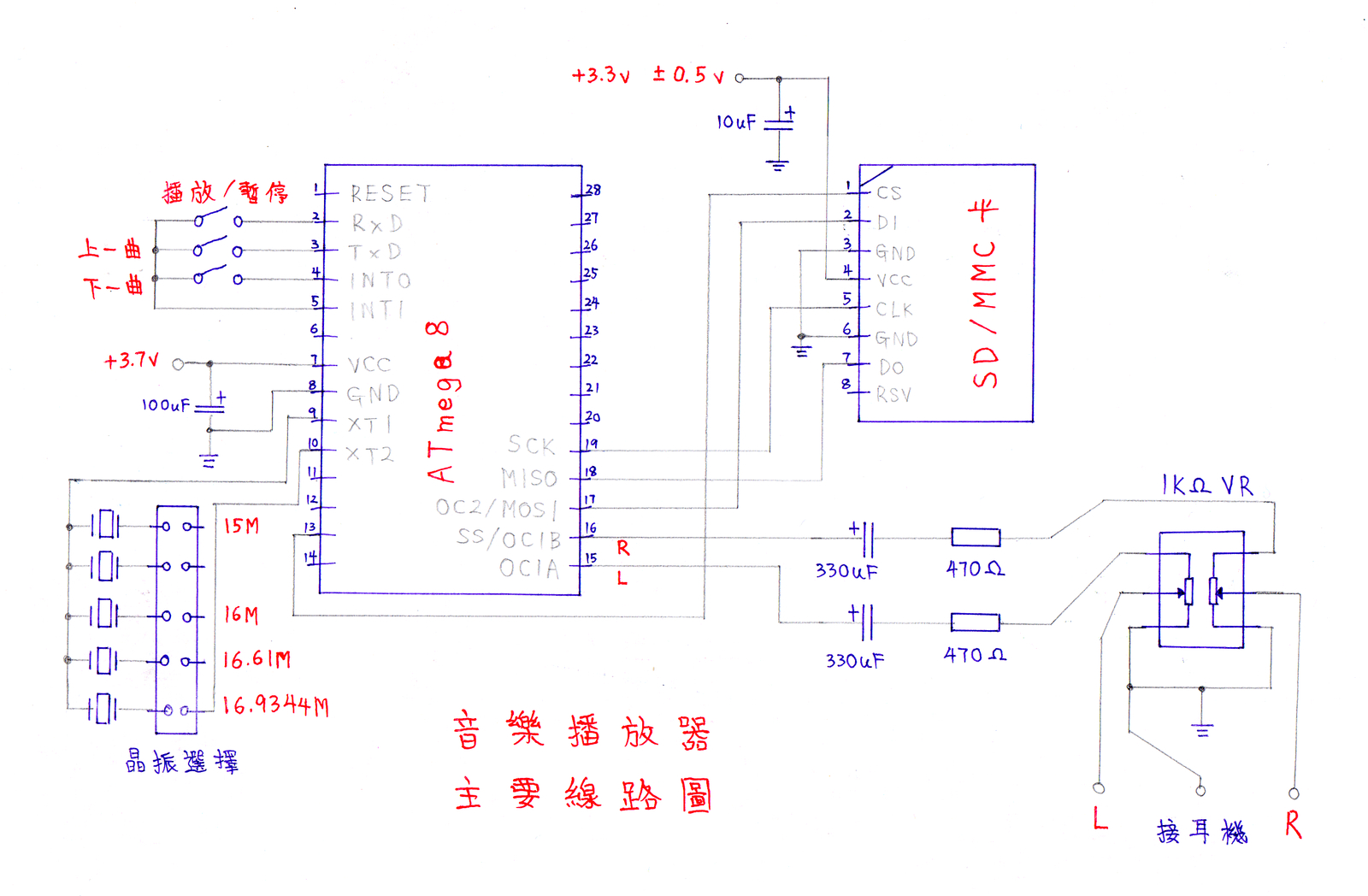

主要线路图（按图显示大图）：
2013年07月17日 11点07分 10
level 12
wscykk 楼主
程序 90% 是网上 COPY 的，就不在这里多讲了。
相关 Hex 文件下载：
[无效] http://pan.baidu.com/share/link?shareid=2584006273&uk=655336750
（连接 SD 卡与单片机之间的线一定要尽量短，否则识别不了记忆卡。）
2013年07月17日 11点07分 11
