【耳放电路】关于TDA1308还有一点不明白
zune吧
全部回复
仅看楼主
level 13
479773641 楼主
@shinichi404 @shinichikudou @逃亡的饭粒 求问。我没看懂电源接在哪？RL是什么电阻？它的阻值选多少？还有哦输入耦合电容才1μF够不够啊？另外，求一间发烧元器件（电容，线材，插座等等）比较齐全的店子！
2013年06月22日 03点06分 1
level 11
shinichikudou
8脚正电源，4脚接地。这个是单电源OTL输出模式。RL是负载（耳机或喇叭）的意思。
2013年06月22日 03点06分 2
479773641
已经接了RL那OutA和OutB干嘛用
2013年06月22日 03点06分
479773641
还有哦输入耦合电容才1μF够不够啊？另外，求一间发烧元器件（电容，线材，插座等等）比较齐全的店子！
2013年06月22日 03点06分
479773641
还有哦输入耦合电容才1μF够不够啊？另外，求一间发烧元器件（电容，线材，插座等等）比较齐全的店子！
2013年06月22日 03点06分
479773641
还有其他接法么？失真越小越好。双电源怎么接？
2013年06月22日 03点06分
level 13
479773641 楼主
2013年06月22日 04点06分 3
479773641
@shinichikudou 嗯。TDA1308能够驱动多大阻抗的负载？看数据，好像非常强劲，输出比JRC4556AD还要强劲。
2013年06月22日 04点06分
shinichikudou
回复@479773641 :这俩图是一模一样的……只不过上面图里的更详细，滤波电容和浮地分压电路都画上了。下面图的vref就是浮地（悬浮接低端，电位为电源电压的一半）
2013年06月22日 04点06分
shinichikudou
上面两个图的r1，r2和那个电容就是提供这个浮地电位的。
2013年06月22日 04点06分
shinichikudou
回复@479773641 :输出端单元上并联的电阻是下拉电阻，上电后即可使输出电容充好电，让输出端静态下对地为零电位。防止输出端没有电阻而直接悬空时插上耳机因为输出电容通过单元充电而产生“嘣”的冲击声。阻值取470欧即可。同时建议输出电容取值220uf。
2013年06月22日 04点06分
level 11
shinichikudou

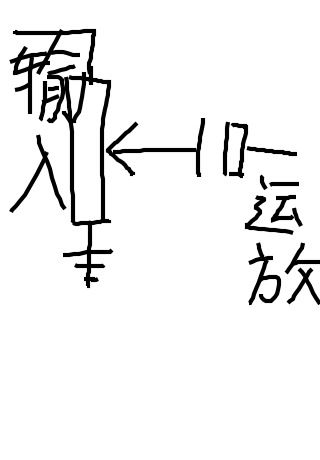

如图把电位器接成分压模式即可。这是一个声道的，另一个声道完全相同。电位器用50k的即可。
2013年06月22日 04点06分 4
shinichikudou
@479773641
2013年06月22日 04点06分
shinichikudou
电位器全阻值部分一头接音源，一头接地，滑动抽头通过耦合电容和电阻到运放即可。
2013年06月22日 04点06分
level 11
左眼皮跳三次
2013年06月22日 07点06分 6
479773641
╮(╯▽╰)╭
2013年06月23日 04点06分
level 9
素色记事簿
完全不懂。。
2013年06月22日 09点06分 7
479773641
╮(╯▽╰)╭
2013年06月23日 04点06分
level 12
烟丝烟灰
它认识我，我不认识它，完全看不懂
2013年06月23日 07点06分 8
level 9
会跑的昆虫
完全看不懂
2013年06月23日 09点06分 9
level 12
细风微草
不懂，想入门啊入门啊！
2013年06月25日 08点06分 10
level 1
ding200000
8脚为什么没有加电源正极，电路有问题
2025年10月08日 02点10分 12
