变更了全新的标志
第四代Core处理器
核心渲染图
架构图
CPU架构小幅度升级
Haswell架构最大的特色就是加入了AVX2指令集，它是在AVX指令集的基础上加入了256位矢量宽度、增强的数据排序、3/4个操作数、非对齐内存存取以及VEX编码方式，能够有效的提升处理器的浮点计算性能，另外对处理器的整数计算性能也会起到一定程度的帮助。
如此一来就能够给用户带来更强的多媒体图形处理能力以及更流畅的应用程序体验。
此外Haswell还对L3缓存性能进行了一定程度的优化，分离了数据访问和其他访问的操作，采用不同的流水线进行处理
。提高了系统内存写入的吞吐量，增加了内存写入队列的深度，可以更好的进行调度。
电压控制更加精准 如果说架构方面的改进亮点不是很大的话，那么下边这个电压控制的改进则可以说是一个非常重要的改变了。

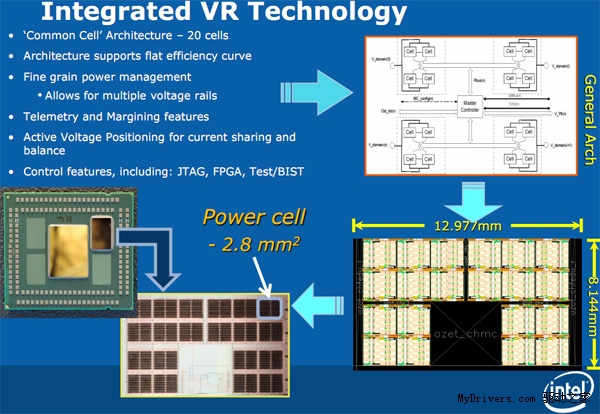

Haswell处理器在内部整合了FIVR电压调节模块，这一模块在此前都被整合在了主板上，而Haswell则把它收回处理器内部，如此一来虽然增加了处理器的晶体管数量，但相对来说能让处理器内部的
电压控制更加精准，电流也更加稳定，供电效率更高，理论上能够提升Haswell处理器的超频能力。 对主板的好处就是能够简化CPU的外部供电设计，能效控制起来更方便了。按照Intel官方的介绍，每路Power Cell支持25A的电流，并且每个Power Cell支持16相的供电，一颗完成的芯片最高可以容纳320相供电。

终于来了

HD5200有没有600GFLOPS？？

我擦，这cpu做的越来越长了

Peak Theoretical GPU Performance
Cores/EUs Peak FP ops per Core/EU Max GPU Frequency Peak GFLOPs
Intel Iris Pro 5100/5200 40 16 1300MHz 832 GFLOPS
Intel HD Graphics 5000 40 16 1100MHz 704 GFLOPS
NVIDIA GeForce GT 650M 384 2 900MHz 691.2 GFLOPS
Intel HD Graphics 4600 20 16 1350MHz 432 GFLOPS
Intel HD Graphics 4000 16 16 1150MHz 294.4 GFLOPS
Intel HD Graphics 3000 12 12 1350MHz 194.4 GFLOPS
Intel HD Graphics 2000 6 12 1350MHz 97.2 GFLOPS
Apple A6X 32 8 300MHz 76.8 GFLOPS

In Haswell, each graphics sub-slice features 10 EUs. Each EU is a dual-issue SIMD machine with two 4-wide vector ALUs:

IVB有四种核心版本，目测Haswell至少六种...

支持

@crayon嘻哈小新 不艾特一下，不出现。。。

@crayon嘻哈小新haswell有i3吗？还是根本就不出了
