求助 EPLAN 中有电压、电流互感器符号吗？为什么我找不到？

level 1

带友球04 楼主

RT 小白很多符号都要找半天

2013年06月02日 08点06分 1

level 1

我也找不到啊

2014年10月24日 01点10分 2

level 11

有电流互感器。

2014年10月24日 02点10分 3

level 8

ju1ius

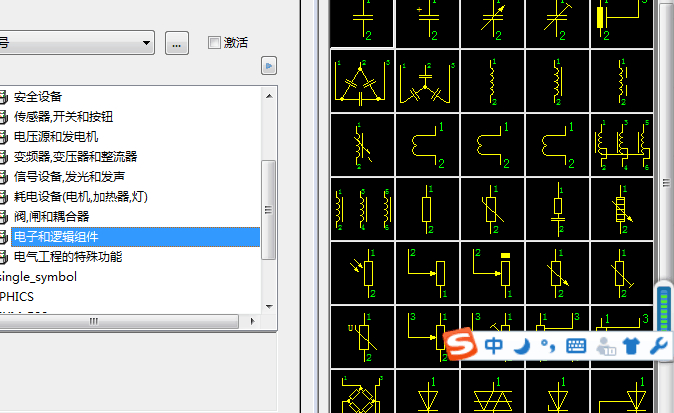

TV就用变压器符号好了啊，TA的话在“电气工程->变频器，变压器和整流器->变频器”下面的LSW1A、LSW2A、LSW3A。
我也找不到霍尔传感器的符号，用黑盒画的，你们都怎么办的？

2014年10月30日 02点10分 4

level 1

2015年09月14日 01点09分 5

KJBAO158

在插入符号时不行的,

2015年12月16日 08点12分

level 6

找不到的可以自己画一个，不是所有的符号都能找到的

2015年09月15日 04点09分 6

level 1

KJBAO158

在主数据打开符号库中能找到,但在插入符号库中找不到.

2015年12月16日 08点12分 8

10楼有答案。

2016年04月05日 06点04分

level 12

2016年02月25日 11点02分 9

level 2

在工具>主数据>符号>打开>属性，把阻止新放置的勾勾去掉就可以在原理图中放置了。

2016年04月05日 06点04分 10

阳光CC59

2.9版本没有这个啊

2024年03月20日 03点03分
