很抱歉，昨天出丑了~实在太不冷静了……
(抓狂)
幸亏被一帮子人栏了下来，要不后果不堪设想，现在想想后果还后怕着呢……
(暴走)
好了，这事终告一段落，今正儿八经的来看P375SM笔电拆机……
使用到的工具如下：
可惜，某公司搞活动的赠品工具没用上，配的两个六角形口都太大……可悲……

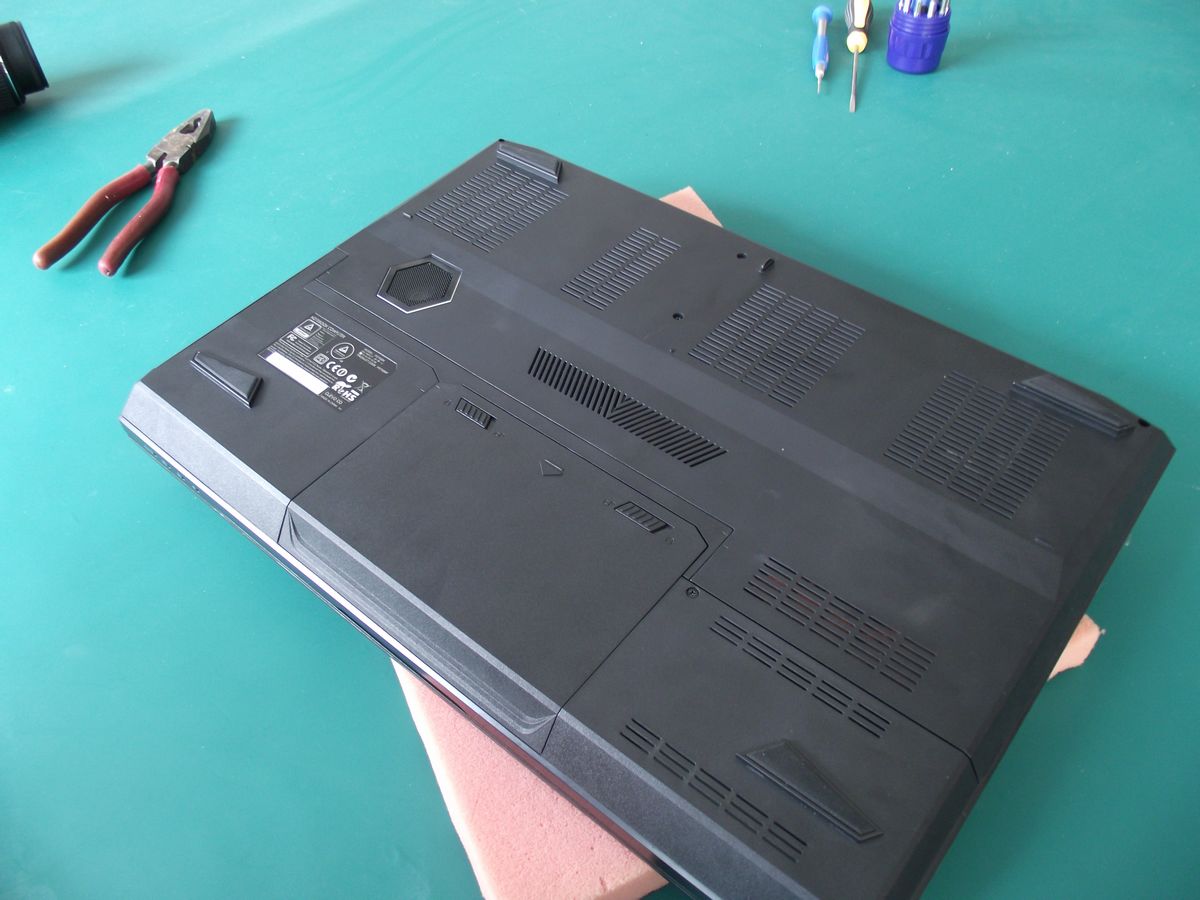

这是今天要拆机的P375SM笔记本电脑，不管多昂贵的笔电，到我手上，今天最终的结果，就是要四分五裂……
图片来自：goodbyte01的百度相册

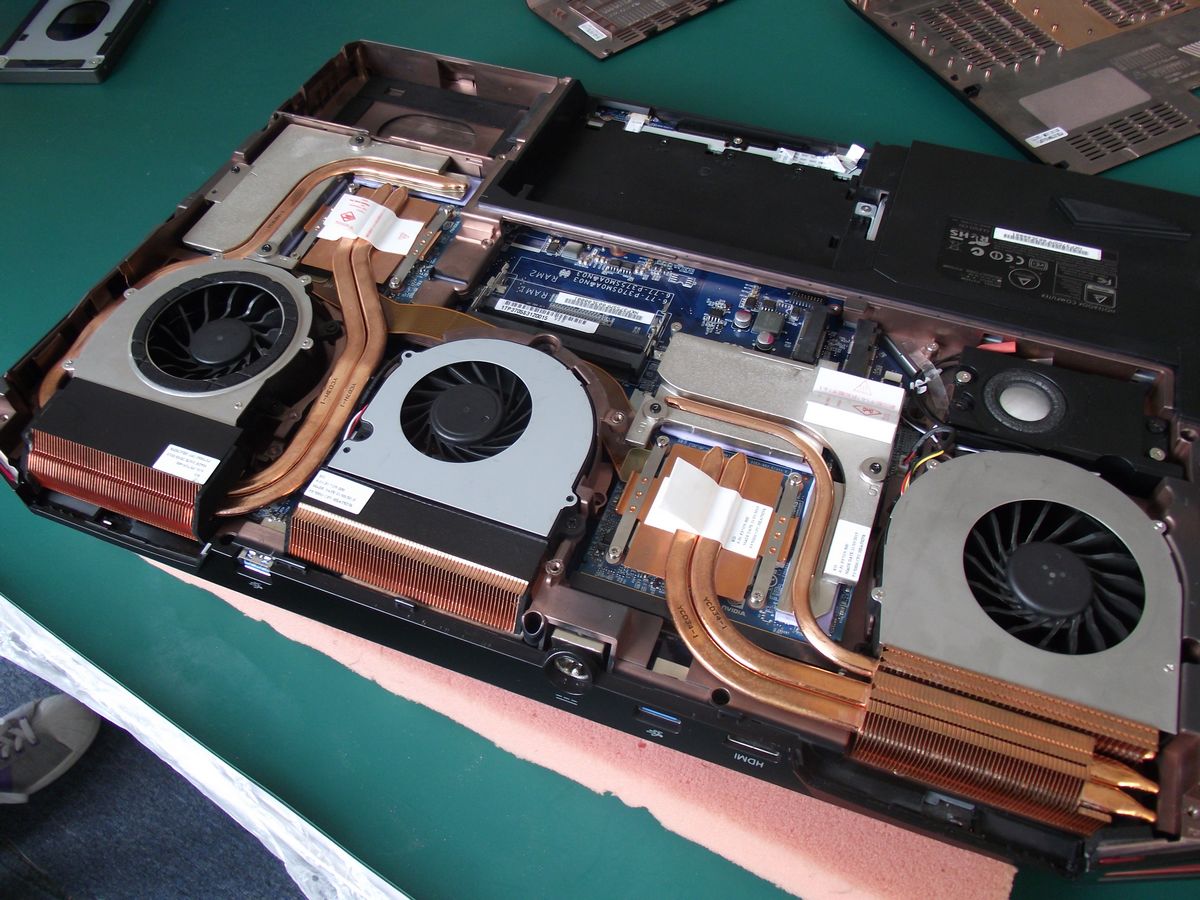

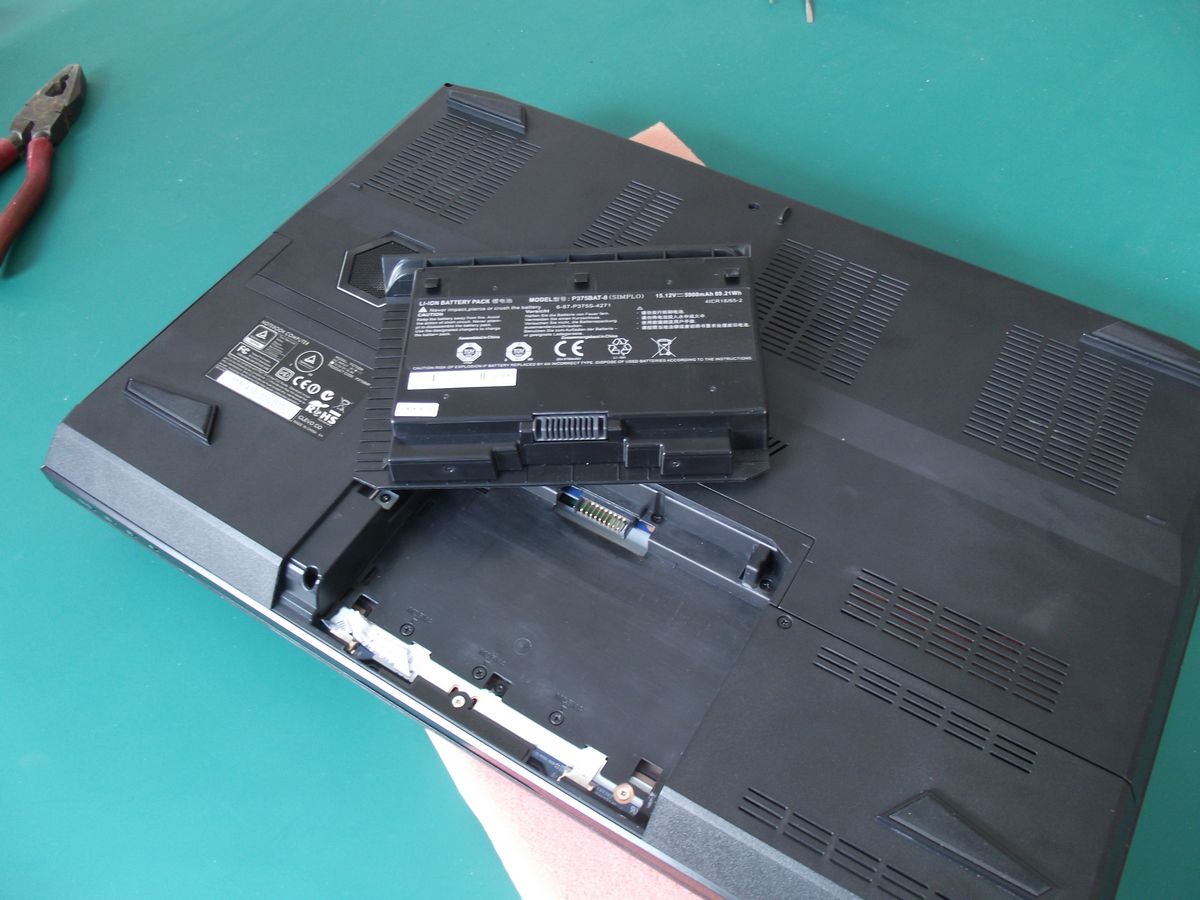

P375SM笔电后盖板有两块，一块是放置硬盘的，另一块……，大家一看就明白，如下图所示，拆开后盖，基本上笔记本电脑的内部架构是一目了然了……

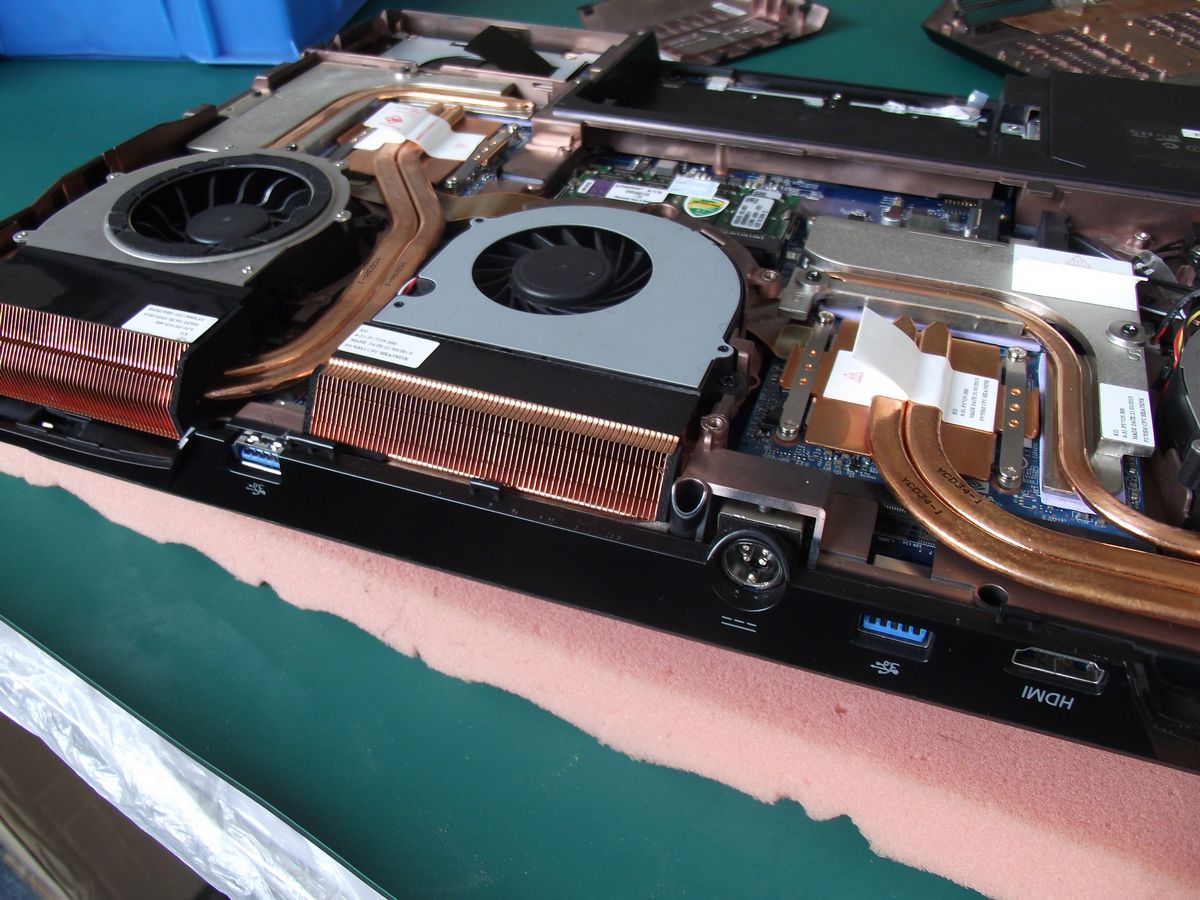

对比P370EM笔电，散热架构有所变化……
内存，硬盘取掉……
主显卡开始拆卸散热器……
副显卡拆除散热器……

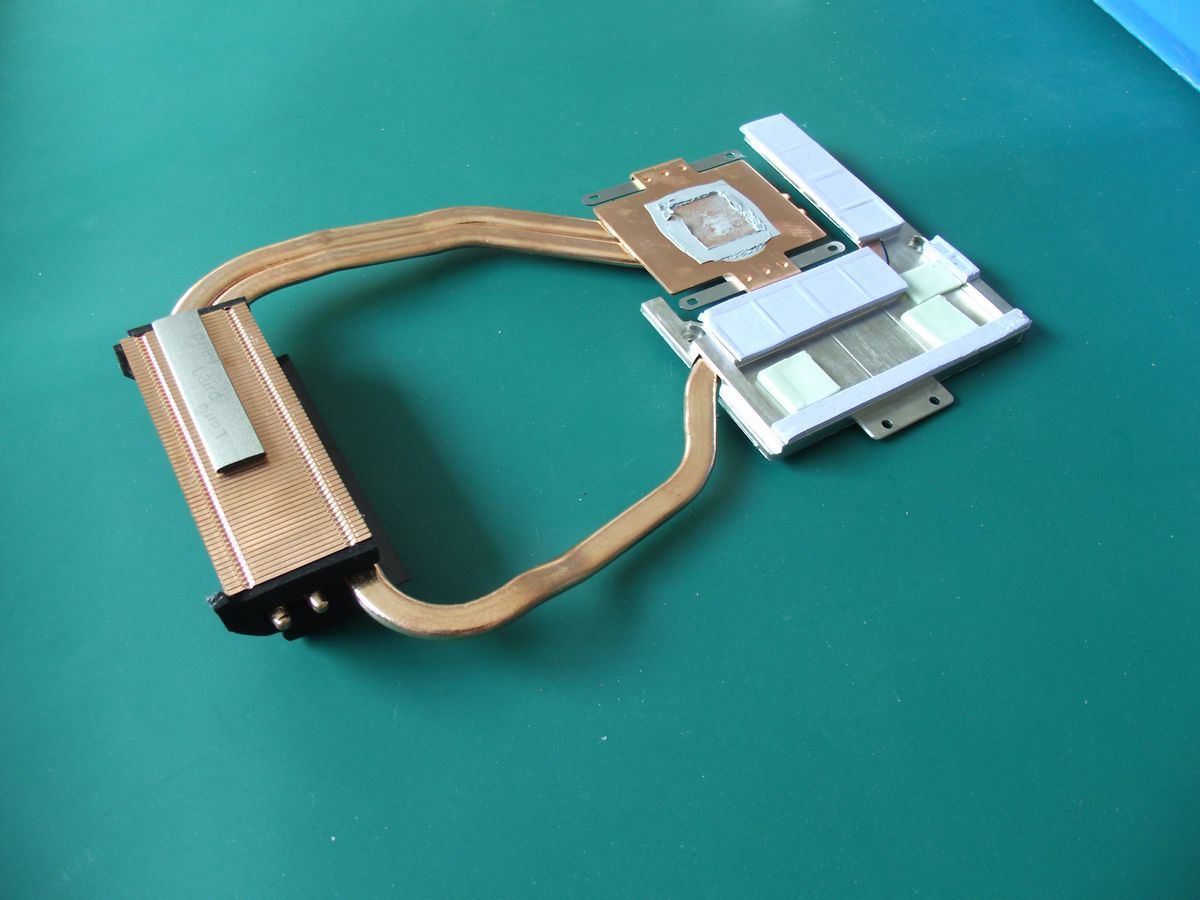

有意思，副显卡拆除散热器竟然是一体的……

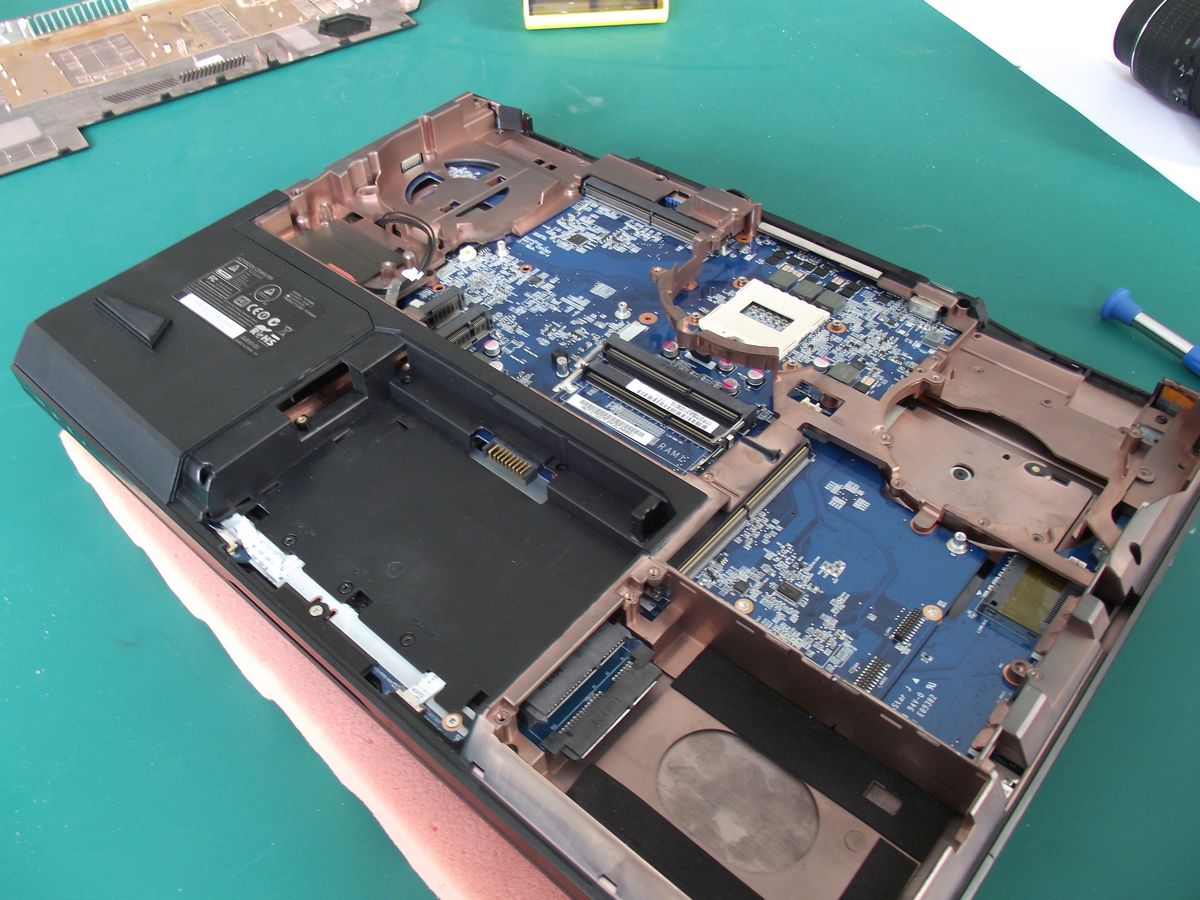

拆除散热风扇后……

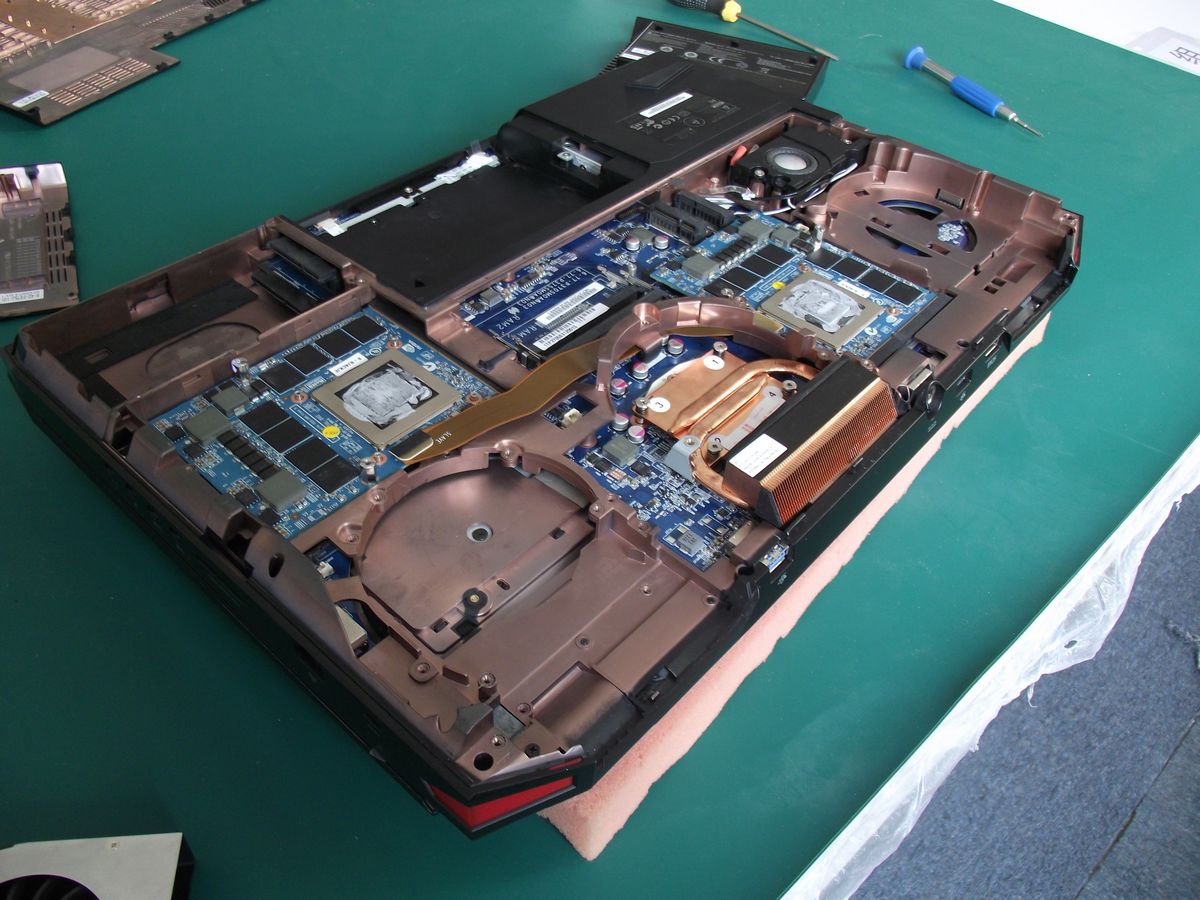

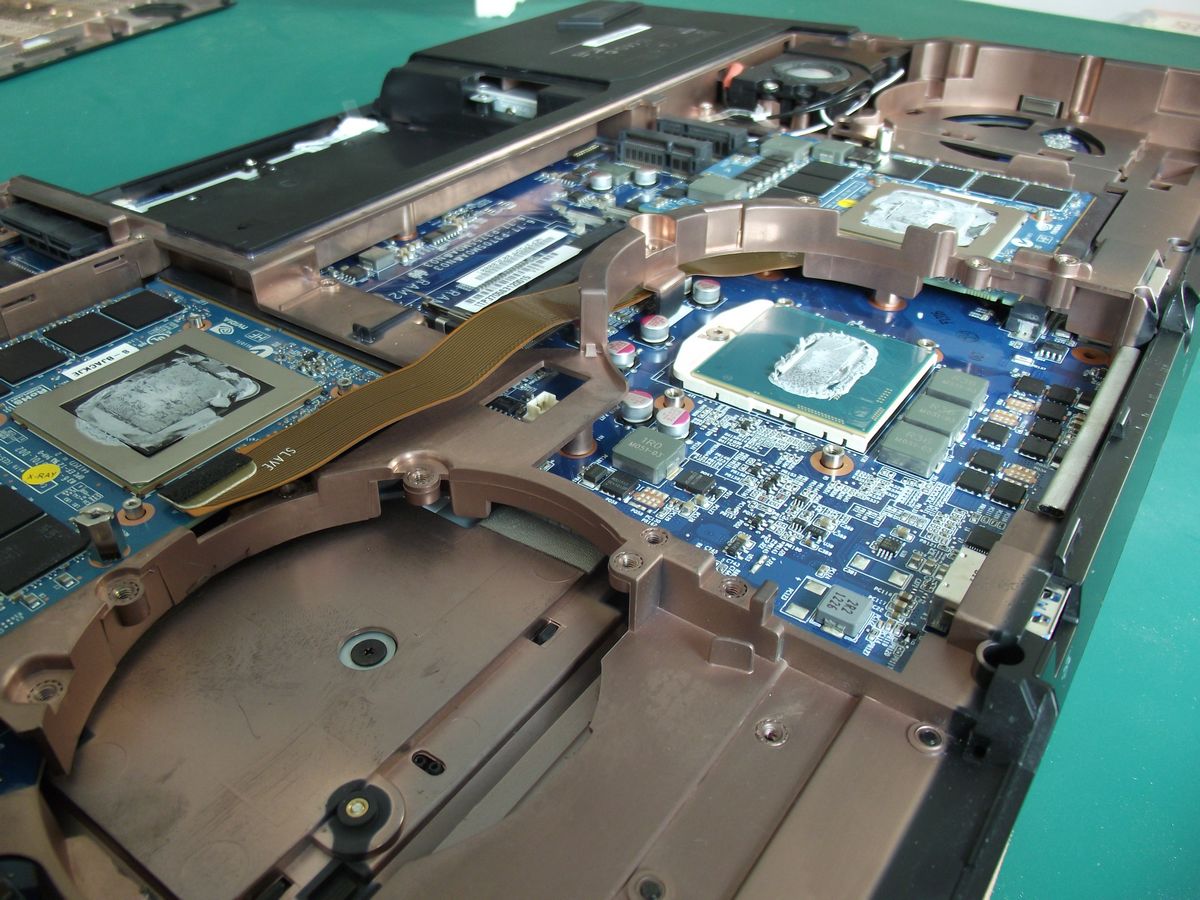

拆除CPU散热器……哦，CPU，CPU终于露出来了，怎么，现在有了这么一个啃爹的锁扣？
瞒背的，总共找了5次螺丝刀口，才把CPU取下……
散热器，风扇合影留念……
两块GTX 780M显卡，哥俩好！
现在开始拆正面：
键盘上方的档条拆掉……拧掉固定键盘的5个螺丝……
键盘拆开时注意力度，小心扯到键盘和主板连接的两根数据线

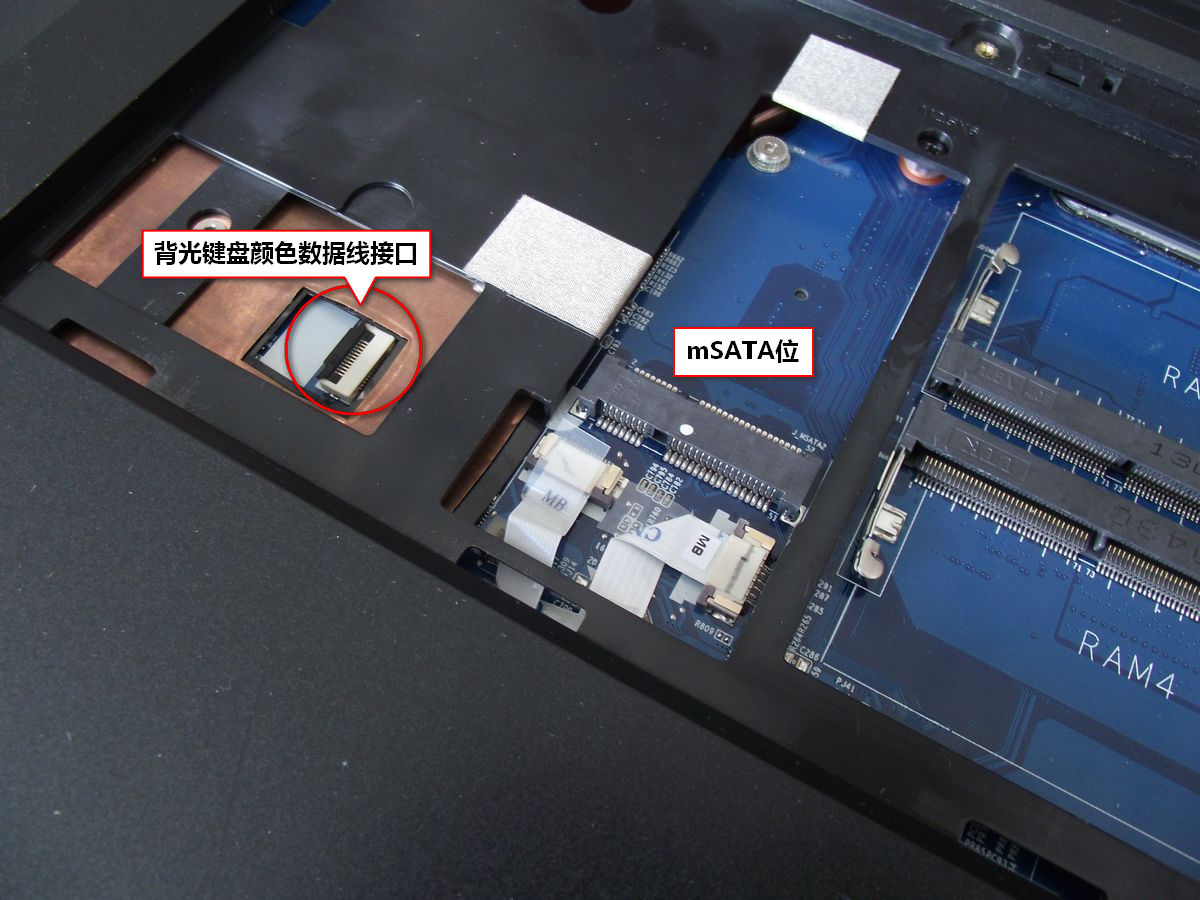

键盘卸载后……挺干爽的……把能见到的接口，数据线头都拔出来，分离C、D面的时候，要不会扯到这些数据线……
拆C面，当然需要把背面的螺丝，能看到的所有螺丝都拧掉，其实有两颗，后证实是固定屏轴的，可以不拧掉……
这里说的螺丝都是黑色的螺丝，只有一颗是白色的吧……
对比早期型号的笔电，感觉P375SM笔电有很多类似的隐藏式螺丝，感慨一大堆的螺丝呦……
这里应该是一颗小白螺丝……

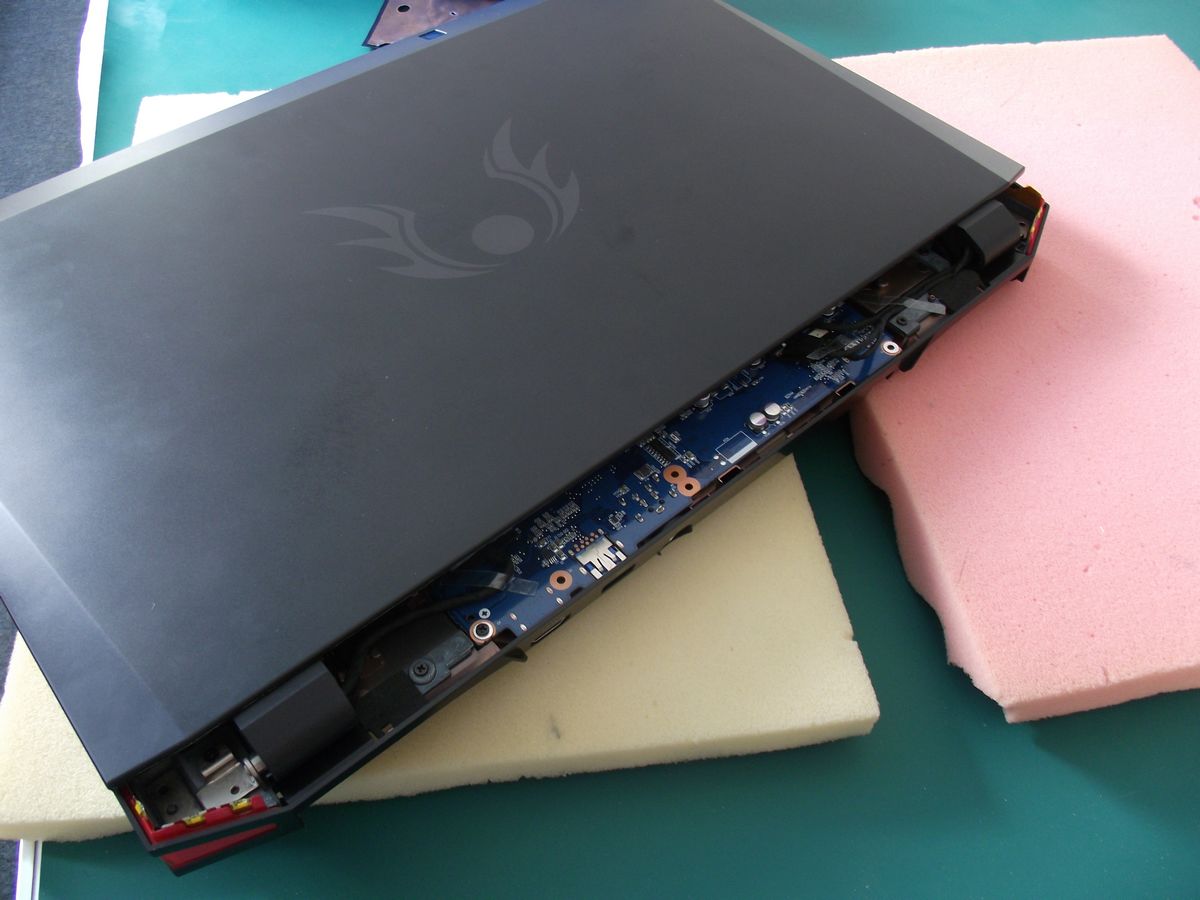

螺丝拧掉后，C面很好取下，感觉没暗扣，因为整个C面是镶嵌在D壳中……
来个C面背面照……线头有点多
指纹模块：
触控板：
触控板就不拆了，留个悬念给大家……呵呵
电源开关和喇叭：

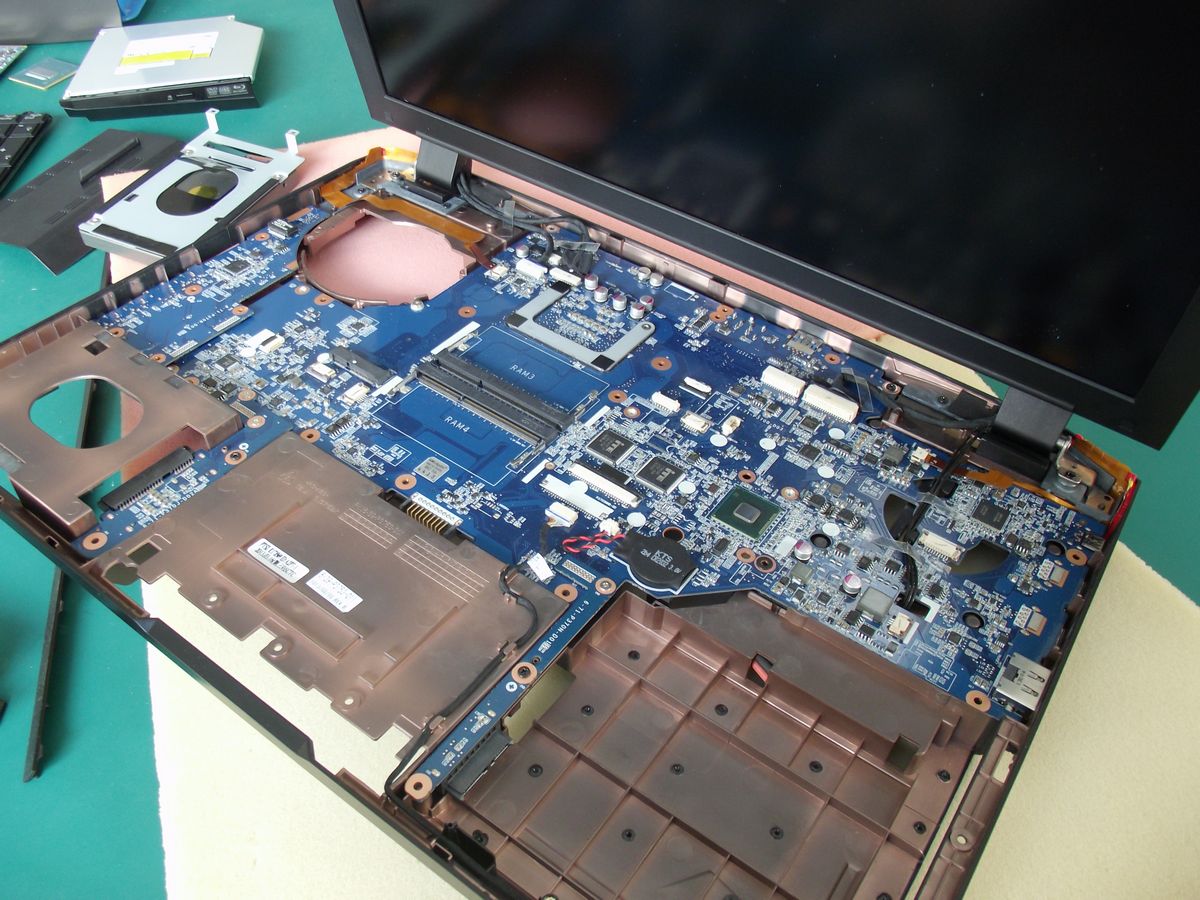

没有了C面，主板一览无余……

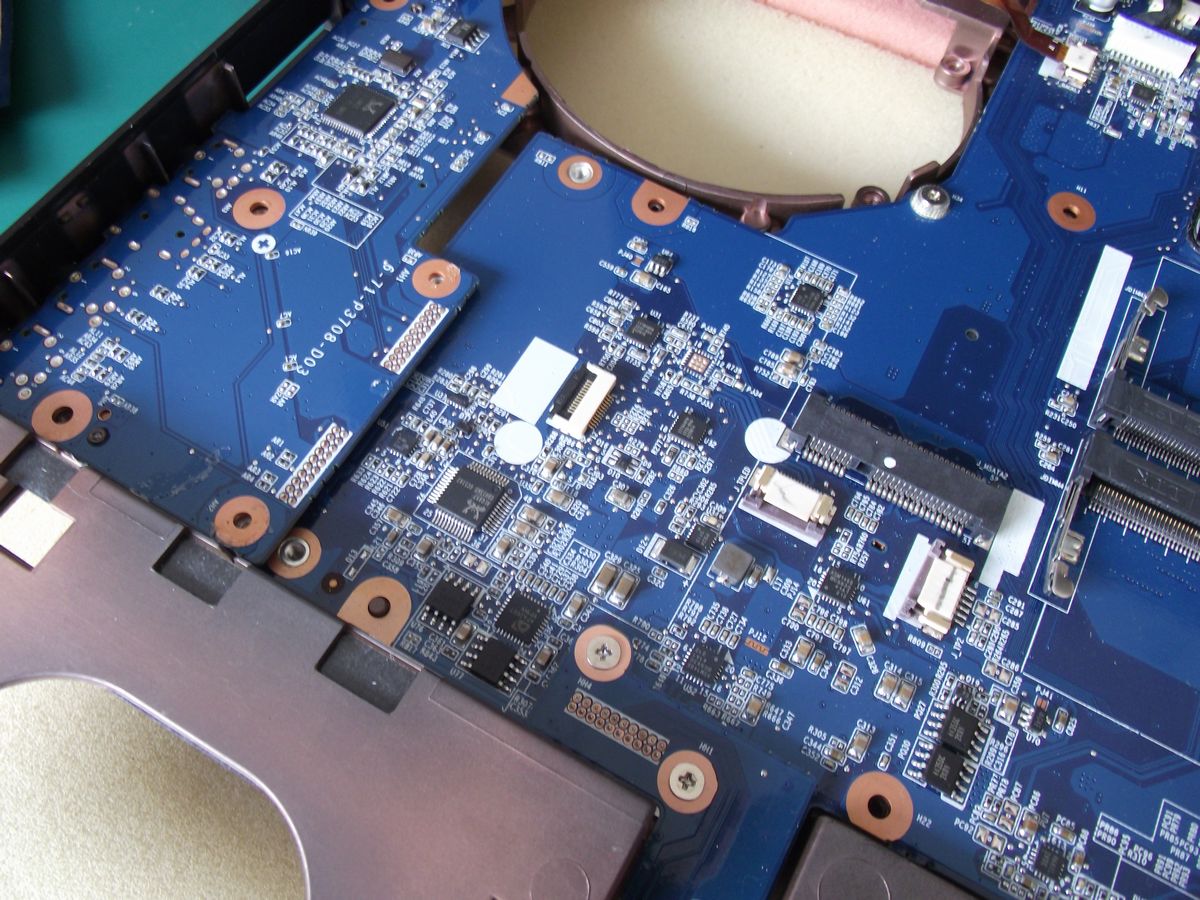

爽喽，近距离曝光，灯光线路……
一块神奇的隔层……
猜猜这个主板的后面是什么位置呢？
再来张俯视图，说真的，内部结构也瞒简单的……
大家都喜欢看的，来张……“全家福”，真被拆得七零八落的，可悲……可叹……
当然装起来就简单得很，远比拆机花的时间少，不过，一般来说，经过我双手拆过的机器，原则上是点不亮的，这次到是个意外，意外亮了……
