新手求助
protel吧
全部回复
仅看楼主
level 1
舞风醉 楼主

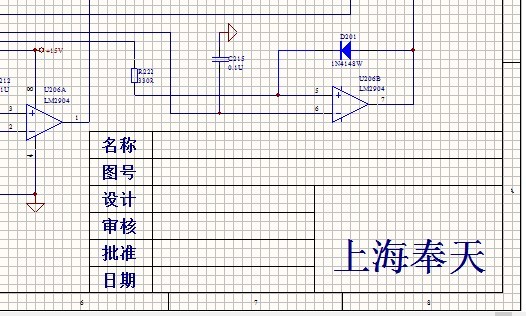

图里的上海那些字怎么去掉、、、
下面那个T101是什么东西
2013年05月29日 19点05分 1
level 12
电子二课堂
点原理图菜单中的 编辑/选项/ 在弹出的对话框中将标题选项勾选取消，有的是用的文本框，可直接在原理图中选中并删除，若不行发到TX20050417@163.COM 我给你去掉。
T101还真不知是什么东东，本想说是整流堆的，但看到前面也是直流电。
2013年05月30日 00点05分 2
level 8
浮_____萍
稳压吧，弄清实际封装尺寸就行
2013年06月04日 01点06分 3
level 5
yanchengzho

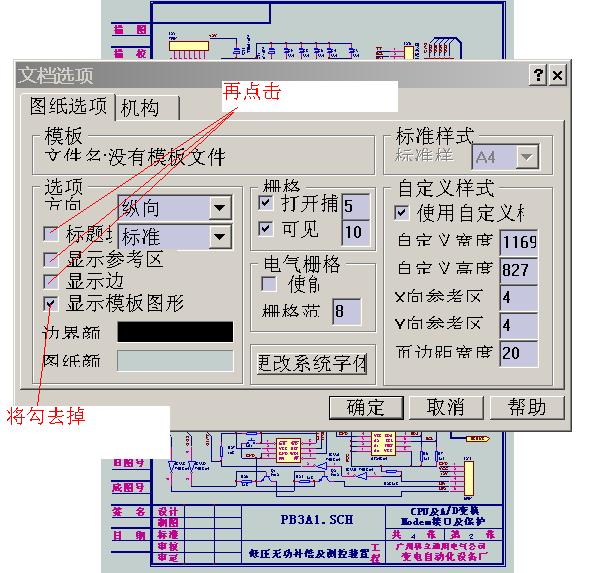

点“设计”再点“选项”如图：
如下图：
2013年06月10日 13点06分 4
电子二课堂
很好！！
2013年06月10日 13点06分
level 5
yanchengzho
2013年06月10日 13点06分 5
level 5
yanchengzho
T101应该是一个直流/直流变换元件，在一个复杂的控制系统中每个子系统都用自己独立的供电，但又接受总系统的控制，其信号输出（包括通訉）都用光藕隔离，这是通用的抗干扰方法。
2013年06月10日 16点06分 6
yanchengzho
补充：确切地说应该叫直流/直流变换模块，很多厂家生产，厂家不同引脚不同。
2013年06月10日 17点06分
level 12
电子二课堂
哦，6楼提醒了我，那种用在汽车上将12V转5V的供手机充电的电路即与此类似。
2013年06月11日 00点06分 7
