一楼先上图
2013年05月18日 14点05分 1
level 12
ajdhajdh 楼主
最近做了一下精铸，也遇到了不少问题，把我做的过程发上来，希望大家探讨一下。学生党时间不充裕，不定期更新……
2013年05月18日 14点05分 2
level 12
ajdhajdh 楼主
模型吗，网上找的（我不会建模[乖]），没有侵犯原作者劳动成果的意思……好了，下面开始。
2013年05月18日 14点05分 3
level 12
ajdhajdh 楼主
用的是stl文件，要在meshcast里面用STL meshing读入，读入后设置单位为mm.
2013年05月18日 14点05分 4
level 12
ajdhajdh 楼主

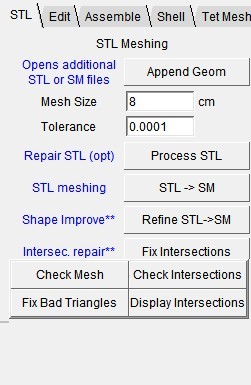

stl文件的各种处理都在这
如图中是参数设置，process stl,stl-sm，check mesh等必要几何修复。
2013年05月18日 14点05分 5
ajdhajdh
参数根据具体模型而定，没有什么标准。
2013年05月18日 14点05分
level 12
865644368
[蜷]
2013年05月18日 14点05分 6
level 12
ajdhajdh 楼主
选shell
这个就是生成壳体网格的地方，选择不生成体网格的面用这个：

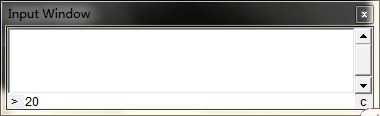

至少选中一个单元，然后定义角度，
这个大家很熟悉……在这个范围内的都要被选中，最后点击这个
最后的效果：
2013年05月18日 14点05分 7
ajdhajdh
都好了的话，就apply！如果没有特殊的要求，不需要选什么gap hole（好像是这个吧）那些。由于电脑分辨率问题，没有图。[哈哈]
2013年05月18日 14点05分
level 12
ajdhajdh 楼主
综合效果
2013年05月18日 14点05分 9
ajdhajdh
其他参数设置，请参考重力铸造[瞌睡]不知道对不对呀。请指正。
2013年05月18日 14点05分
ajdhajdh
今天先到这，不定期更新模拟结果~见谅。
2013年05月18日 14点05分
寂寞的烟卷丶
熔模铸造需要的扣箱呢？
2013年05月24日 05点05分
ajdhajdh
回复 寂寞的烟卷丶 :那是建模的时候加上去的吧？
2013年05月26日 06点05分
level 4
段寻桖0iw
楼主好人，先告诉我背景色怎么弄成白的？
2013年05月28日 08点05分 10
level 1
贴吧用户_7JN4473
熔模的芯和壳分别用什么材料啊，谢谢楼主
