本人大学狗一枚，同时也算一个商人，有些老人也认识我，
因为我也是学计算机科学的，在芯片设计和应用上，算是略微有所了解，故而发此科普贴，如有错误或疏漏，欢迎指正
下面插播一条广告先

x

前排

乔帮主去仙山开发CPU了？

各位对BGA平台稍有了解的吧友，都知道一些BGA转针U的传统的问题，比如说脱焊，掉针。
其实脱焊很难，cpu的发热量远远不足以让焊锡融化
，真正怕的是虚焊，这种问题靠良好的焊接技术就能避免。
掉针也是，断了抖出来就好，而且只要你不经常拆装，很难出现断针的情况。
所以，黑断针，虚焊，只是低级黑，BGA的封装的CPU的本质，并非只是简单的封装形式与PGA不同，下面，开始知识部分，各位欢迎指正

前排卖零食

写在前面：
关于楼主我，是HKU大学狗一枚，在发帖前已和教授详细沟通，并且研究了相当数量的书籍，资料与图纸，再发的帖子。
延续一句各位小学时就说烂的老话：“知识，是枯燥无味，但是却有用的”；尤其是专业知识，大多是晦涩，形容委婉的一些操蛋玩意，所以，还请各位有求知欲的基佬们耐心跟着我，一起来研究下这个课题，我会尽量绕开晦涩的部分，用更加轻松简洁的形容来表达我这几个月的研究结果（这个期末的Assessment就决定搞这个了），部分太学术的地方会尽量绕开，那么，开始，欢迎各位指正，诸位小白酱还请仔细审题哦~太初级的问题我不会回答的哈~
但愿各位不要嫌弃太长，不看

前排码

顶技术贴，楼主好好发

很看好LZ，这才是真正的技术贴。某些装装机评评硬件跑跑分的所谓技术贴，技术帝趁早洗洗睡吧。不是搞专业的能发出什么技术贴来？还整天叫着禁水，真一群crying babies

火前留

我就有个BGA加针的T7400。。发热量确实不一般，待机70多度，满载90度

好帖!支持了

额....有点不得体...刚刚那图片我们改一下...
这样子：
【红色部分是运算单元】
注意看，图中的运算单元被分割成很多个块。
因为呢，制造产品就像是在游戏里打造装备一样，是有这么个良品率的问题存在的，
如果做的是整体化设计的话，就会出现坏了一小部分而导致整个都废掉的情况发生。
而如果我们在设计上就把各个运算单元分隔开，之间保留信道保证能协同运算，就能很方便的把其中扑街了的单元封禁掉，让好的单元继续工作，这样子就能避免浪费，降低成本。
（补充：实际上设计师会故意设计多一些多的运算单元，因为这些损耗都会有，晶片里面的晶体管单位以亿记，从概率学上说，完美芯片的出现率为无穷小，那些多余的单元本来就是损耗用的，这里我们不详谈，顺口一提，不把问题搞得更复杂，下文中的无损伤芯片指损坏数量在备用损耗范围内的芯片）
继续：
如果有一个晶片，它的运算单元很完整，如下图：
那么，这枚晶片就会被做成I7 3940xm这种高段数的CPU
那么，接下来，如果有这么一枚芯片，它的运算单元扑街了两个：
这种，坏了两个的，就把坏的关闭掉，然后intel把它做成3920xm。
但是因为少了一部分运算单元，所以就会让频率下降一点点，就是这样子
另外顺便一提，所谓的芯片体质：
体质是看坏区分布的，如果好的区域是连续又集中的话，那么这个芯片的体质就高，反之就是低体质
好了，继续：
现在诸位知道了，cpu的良品率问题，以及intel的解决方案：屏蔽，然后分成不同等级的cpu

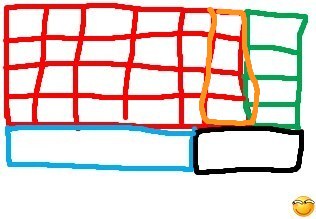

那么，接下来呢，在这个cpu工程模板里面，，运算单元里面有一个特殊的部分（黄色）
【绿色部分为内存控制器】
这一部分的运算单元是协从运算单元，为什么叫他协从运算单元呢？（以下部分名词我不知道解释的得不得体，因为我的资料都是英文....直译的....中文学名可能不是这样子，大家见谅，但是字如其意，不会很难理解哈~）
其实CPU核心运算单元很多，大部分都是主逻辑运算单元，而协从运算单元的作用就是辅佐一些功能单元的工作，比如上图的黄色部分

马克

那么，在CPU的功能模块里面，是这样子一个工作体系：
“协运算单元”-“控制器总成”-“逻辑单元”
以上，是三个部分协同工作完成的，我们称之为电子工程体系的“黄金三角组合”
其中逻辑单元就是内存控制器这种功能单位，他本身的运算都依赖于协运算单元来完成，这也是为什么你超频cpu，内存也会自动超频的原因，因为人家的时钟本来就是跟着核心走的。
（控制器总成将在下文提及，这里先挂起不说）
好的，回来，现在诸位知道了紧挨着内存控制器的那些运算单元的重要性了吧？我们可以举个例子：
还是这个工程模板

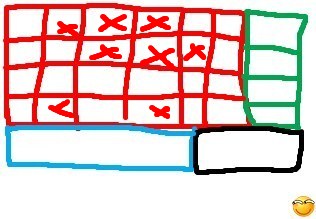

我们假设：坏8个运算单元的晶片用来做了3610QM
在这里，坏的单元的位置都是随机的，我们看看几个例子：
如上图
我们不难得出结论，这个U的体质一般般，因为完好的逻辑单元虽然连续，但是却不集中；
恩，好的，那么接下来我们来看另一种情况：
这样子，如果很不走运，内存控制器的协处理器扑街了，那么“黄金三角组合”的体系就被打破了，这也就意味着其中的一组内存控制器不能工作。
另外，还有可能是内存控制器直接扑街了，如图：
但是丢掉有点可惜是不是？蛮浪费的，毕竟其他单元可能很完好。
所以呢，intel就把内存控制器挂掉的（为了方便，我们叫他A组），还有协处理器挂掉的（我们叫他B组）这两批，取其中只挂了一个或者两个的晶片（三个的都丢掉了），放入仓库

好，A组和B组的晶元先放在仓库里吧，我们来娱乐下，广告时间：

额tj了还是今天继续更新?还是先标记再说吧

对了，补充一下，
这里给的工程模板，是指在设计初期的最早期工程模板，因为步进只是微调，即使是A到D，变动的量也绝对不可能到改变布局的程度。
所以，前面也说了，为了让问题更加简单好理解，我们只论述BGA与PGA的最关键问题，繁杂的学术先放下，用简单直观的方法来讨论问题
